Manuels Connexes pour Victron energy SKYLLA-TG 24/30
Sommaire des Matières pour Victron energy SKYLLA-TG 24/30
- Page 1 MANUEL D'UTILISATION SKYLLA-TG 24/30 avec Entrée universelle SKYLLA-TG 24/50 avec Entrée universelle SKYLLA-TG 24/100-G avec Entrée universelle...
- Page 3 Manuel Skylla avec entrée universelle...
- Page 4 Victron Energy B.V. se réserve le droit de modifier et d'améliorer ses produits à sa convenance. Cette publication décrit l'état de ce produit au moment de sa publication et peut ne pas refléter ce produit dans ses futures versions.
-
Page 5: Table Des Matières
MANUEL D'UTILISATION DU SKYLLA AVEC ENTRÉE UNIVERSELLE INTRODUCTION Victron Energy Les chargeurs de génération Skylla Avertissements DESCRIPTION Le chargeur de batterie Skylla-TG La batterie Protection MODE D'EMPLOI Installation Fonctionnement Maintenance OPTIONS Charge-Boost permanente Réglage de la tension de charge Ajuster la durée du mode de charge-égalisation Compensation de la tension de charge par répartiteur à... -
Page 7: Introduction
Un système de fourniture d'énergie fonctionnant de manière autonome est composé d'un convertisseur Victron Energy, un chargeur de batterie Victron Energy, et le cas échéant, un gestionnaire de secteur Victron Energy et de batteries ayant suffisamment de capacité. -
Page 8: Avertissements
Avertissements Le cache du chargeur de batterie ne peut être retiré que par un technicien qualifié. Avant d'accéder au chargeur de batterie, le circuit d'alimentation du secteur doit être déconnecté. Des gaz explosifs peuvent se libérer pendant la charge d’une batterie au plomb. -
Page 9: Description
DESCRIPTION Le chargeur de batterie Skylla-TG Le chargeur Skylla-TG est un chargeur entièrement automatique pour des batteries de 24 V. Il accepte les alimentations de secteur délivrant 90-265 VCA, avec des fréquences allant de 45 à 65 Hz. Le Skylla-TG prend également en charge une alimentation CC allant de 90 à... -
Page 10: La Batterie
Il est possible de charger différents types de batteries comme des batteries de traction. Pour charger ces batteries, les tensions de charge du chargeur doivent être modifiées. Contactez votre revendeur de batterie ou votre revendeur Victron Energy pour davantage de détails concernant les tensions de charge recommandées. -
Page 11: Protection
Dans cette condition, la tension de sortie se rapproche de 0 V. Le chargeur de batterie reprend son fonctionnement normal si le court-circuit est supprimé. Le courant de court-circuit peut également être réduit par le tableau de commande COV Victron Energy, Protection de l'entrée L'entrée-secteur du chargeur est protégée par un fusible. ... - Page 12 Protection relative à la température La température interne du chargeur est mesurée continuellement. Cependant, en raison d'une température ambiante élevée à l'extérieur de l'armoire, la température à l'intérieur du chargeur de batterie peut augmenter. Lorsque la température externe du chargeur de batterie devient supérieure à 40 ºC, le courant de sortie diminue et le voyant LED de Failure (Défaillance) clignote.
-
Page 13: Mode D'emploi
MODE D'EMPLOI Installation Trouvez une zone sèche et bien aérée pour monter le chargeur Skylla et la batterie. Gardez une distance de câble inférieure à 6 mètres entre le chargeur et la batterie. Le chargeur peut être monté au mur ou au sol. Le montage mural améliore la circulation de l'air à... - Page 14 Séquence de connexion de la batterie Le Skylla n'est PAS protégé contre la polarité inversée de la batterie. (« + » connecté à « - » et « - » connecté à « + »). Veuillez suivre la procédure d'installation. La garantie s'annule si le Skylla est endommagé...
-
Page 15: Connexion Du Secteur
Connexion de la batterie de démarrage La batterie de démarrage doit être connectée en utilisant une âme de câble d'au moins 1,5 mm Connectez le pôle de batterie positif (+) sur le côté droit du connecteur de la batterie de démarrage. Voir Illustration 3. Connectez le pôle de batterie négatif (-) au côté... -
Page 16: Fonctionnement

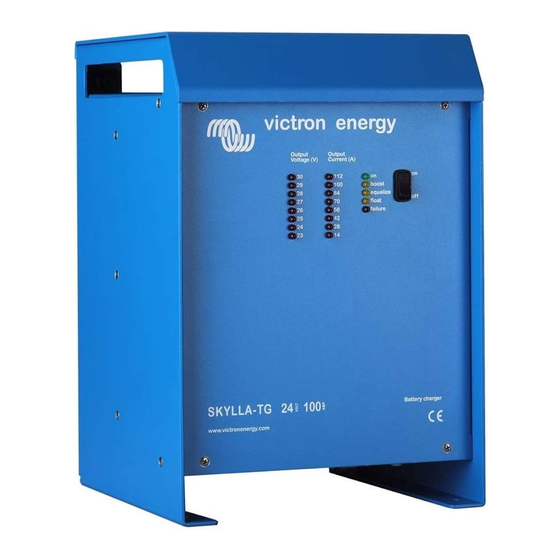

Fonctionnement Sur la face avant du chargeur Skylla se trouvent un interrupteur d'allumage/arrêt et trois files de voyants. Voir l'Illustration 5. Le chargeur de batterie peut être allumé et éteint avec l'interrupteur d'allumage/arrêt. Les voyants LED « tension de sortie » indiquent la valeur de tension de sortie. Les voyants LED «... -
Page 17: Maintenance
Si la tension de la batterie a atteint la tension Boost, le chargeur passera en mode de charge-égalisation, et le voyant LED « equalize » s'allumera. Ce mode durera une durée prédéfinie de 4, 8 ou 12 heures. Une fois ce délai passé, le chargeur passera en mode de charge-Float et le ... -
Page 18: Options
OPTIONS Le chargeur Skylla est défini en usine aux valeurs standards. Certaines de ces valeurs standards peuvent être modifiées par un électricien qualifié en fonction de valeurs personnalisées. Ce chapitre décrit quelles valeurs peuvent être modifiées et comment procéder. Le cache du Skylla ne peut être retiré que par un technicien qualifié. Avant d'accéder au Skylla, le circuit d'alimentation du secteur doit être déconnecté. -
Page 19: Charge-Boost Permanente
10 heures. Ne pas charger les batteries au plomb sans entretien en mode Boost permanent. Contactez votre revendeur de batterie ou votre revendeur Victron Energy pour davantage de renseignements sur les processus de charge des batteries. -
Page 20: Ajuster La Durée Du Mode De Charge-Égalisation
Compensation de la tension de charge par répartiteur à diode. Si un répartiteur à diode (Victron Energy Argo) est connecté au chargeur Skylla, la tension de charge doit être élevée pour compenser la perte de tension sur le répartiteur à diode. -
Page 21: Compensation De La Batterie De Traction
Avec la procédure susmentionnée, la plage de tension de sortie est limitée. Lorsque la plage de tension de sortie complète est requise, veuillez contactez votre revendeur Victron Energy. Voir le chapitre 6.3 pour davantage de détails. Utilisation d'une sonde de température. -
Page 22: Charger Des Batteries Avec Une Sonde De Tension
Connectez le fil rouge (+) de la sonde de température au connecteur « +tmp ». Voir l'Illustration 8. Allumez le secteur. Si la sonde de température est correctement connectée, le voyant LED « TMP OK » sur le circuit imprimé s'allume. Si ce voyant ne s'allume pas, ou si il clignote, la sonde n'est pas connectée correctement. -
Page 23: Connexion De L'alarme De La Tension De Sortie
Le courant de charge maximal de 30, 50 ou 100 A, selon le modèle, peut être limité à l'aide d'un tableau de commande externe. Ce tableau de commande, le COV de Victron Energy, contient un potentiomètre réglable. Il peut être utile de limiter le courant de charge maximal pour répondre aux spécifications des batteries, ou pour s'assurer que le fusible de quai ne saute pas. -
Page 24: Connecter Un Interrupteur D'allumage/Arrêt
Connectez le voyant LED Float au connecteur « L_FL ». Connectez le voyant LED de défaillance au connecteur « L_FA ». Connectez la mise à la terre du tableau de commande au connecteur « GND ». Le tableau de commande CSV : Le chargeur peut être allumé... -
Page 25: Connecter Un Commutateur Boost À Distance
4.13 Connecter un commutateur Boost à distance Un commutateur à distance peut être connecté au chargeur afin que le chargeur commute en permanence en mode de charge-Boost. En raison des charges parallèles connectées à la batterie, il est conseillé de commuter le chargeur en mode de charge-Boost permanente. -
Page 26: Connectez Un Ampèremètre
Connectez un ampèremètre Déconnectez la tension secteur. Branchez un fil noir entre la connexion « - » de l'ampèremètre et le « -AM » sur le connecteur à distance. Branchez un fil rouge entre la connexion « + » de l'ampèremètre et le « +AM » ... -
Page 27: Rechercher Une Défaillance
Avant de vérifier le Skylla, assurez-vous que tous les appareils connectés au chargeur de la batterie ont été retirés. Si l'erreur ne peut pas être résolue, veuillez contacter votre revendeur Victron Energy. Problème Cause possible... -
Page 28: Spéecifications Techniques
SPÉECIFICATIONS TECHNIQUES Généralités Procédure d'allumage Le chargeur peut s'allumer quelle que soit la charge Plage de température -40 °C jusqu'à +50 °C, réduction de la puissance de sortie si la température est > +40ºC Conformément à la Directive du conseil 89/336 EEG Émission EN 55014 (1993) EN 61000-3-2 (1995) -
Page 29: Sortie
≤ 3,2 mA ≤ 6,4 mA ≤ 6,4 mA batterie est éteint * Fusible de 30 A lent 6,3 mm x 32 mm Contactez votre revendeur Victron Energy pour cette option. Manuel Skylla avec entrée universelle... -
Page 30: Mécanique
Mécanique TG24/30 et TG24/50 TG24/100 Armoire Aluminium Résistante à l'eau de Aluminium Résistante à l'eau de Protection IP 21 IP 21 Couleur Bleu (RAL5012), enduit en époxy Bleu (RAL5012), enduit en époxy Dimensions 365 x 250 x 147 mm 368 x 250 x 257 mm Dimension avec 435 x 320 x 217 mm 438 x 320 x 330 mm... - Page 31 Ø 6 Ø 8 All measurements in mm. Pallas-TG 12/50, Skylla-TG 24/30, 24/30 110Vac drawing no.: TI010000 © victron energy b.v. date: 120204 Skylla -TG 24/50 and Titan 48/25 dimensions revision.: 0002 Manuel Skylla avec entrée universelle...
- Page 32 Ø 6 Ø 8 All measurements in mm. drawing no.: TI020000 Skylla-TG 24/80, 24/100 and Titan 48/50 dimensions © victron energy b.v. date: 220703 revision.: 01 Manuel Skylla avec entrée universelle...
- Page 33 Victron Energy B.V. Pays-Bas Téléphone : +31 (0) 36 535 97 00 E-mail : sales@victronenergy.com Site Internet : http://www.victronenergy.com Version : rev06 Date : 03-07-2019 Manuel Skylla avec entrée universelle...
