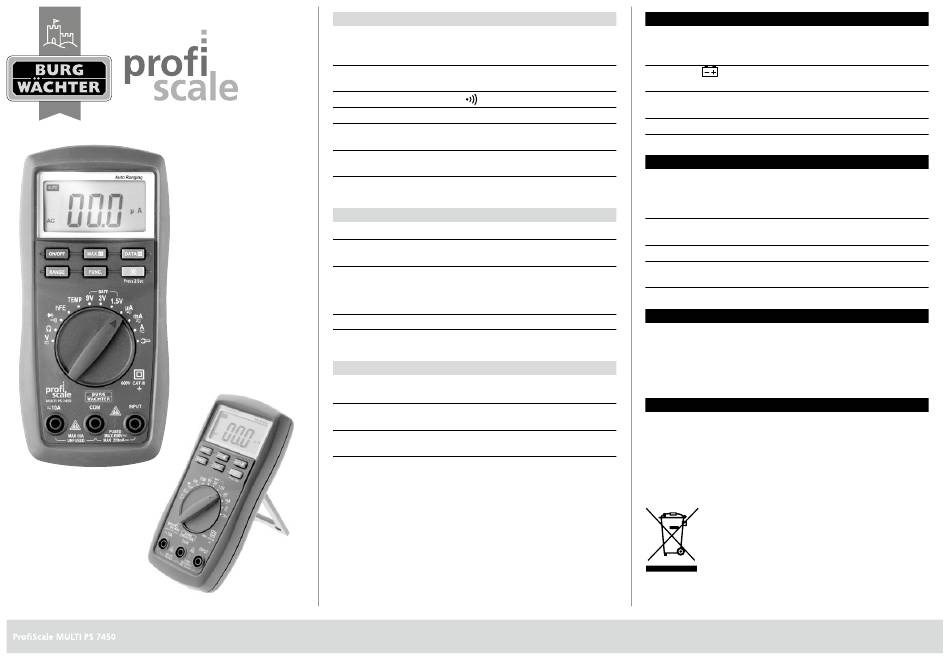

Vérifier la continuité
Attention ! Lorsque vous mesurez la continuité d'un circuit, veillez à ce
que ce circuit testé soit éteint et à ce que tous ses condensateurs se soient
entièrement déchargés.
Raccordez le fil de mesure noir à la prise de masse et le fil de mesure rouge
à la prise d'entrée.
Réglez le sélecteur sur la position «
».
Appuyez sur la touche « FUNC » pour lancer la vérification de la continuité.
Pour réaliser la vérification de continuité, montez les deux fils de mesure en
parallèle entre le multimètre et le circuit électrique.
S'il y a continuité du circuit (résistance inférieure p. ex. à 50
intégré se met à retentir.
En l'absence de continuité (ou si le circuit présente une résistance
Ω
supérieure à 200
), la mention « OL » s'affiche.
Vérification d'un transistor
Réglez le sélecteur sur la position « hFE ».
Branchez les deux fiches « - » et « + » respectivement dans les prises de
masse et d'entrée du bandeau multifonctions.
Pour tester le transistor, commencez par déterminer s'il s'agit d'un NPN
ou d'un PNP puis introduisez les broches respectivement de l'émetteur,
de la base et du collecteur dans les trous prévus à cet effet dans la partie
Transistor du bandeau multifonctions.
Les valeurs apparaissent à l'écran LCD.
Veillez bien à introduire chaque broche du transistor dans la prise qui lui
correspond.
Tester une pile/batterie
Raccordez le fil de mesure noir à la prise de masse et le fil de mesure rouge
à la prise d'entrée.
Réglez le sélecteur sur l'une des plages de mesure voulue (1,5 V, 3 V ou
9 V).
Pour vérifier la pile/batterie, montez les fils de mesure en parallèle entre le
multimètre et la pile/batterie.
Les valeurs à l'écran LCD renseignent sur l'état actuel de la pile/batterie.
Changer les piles
Attention ! Avant d'ouvrir le compartiment à piles du multimètre, veillez
bien, pour éviter tout risque d'électrocution, à débrancher préalablement
tous les fils de mesure et à débrayer le multimètre.
Si le symbole «
» s'affiche, cela signifie que le moment est venu de
changer les piles.
Dévissez les vis retenant le couvercle du compartiment à piles puis retirez le
couvercle.
Remplacez les piles vides par des neuves.
Refermez le compartiment à piles : remettez son couvercle en place.
Ω
), le vibreur
Remplacer les fusibles
Attention ! Avant d'ouvrir le compartiment à piles du multimètre, veillez
bien, pour éviter tout risque d'électrocution, à débrancher préalablement
tous les fils de mesure. Pour vous protéger contre le risque de feu, n'utilisez
que des fusibles conformes aux valeurs prescrites : F 200 mA / 250 V.
Vous n'aurez que rarement à remplacer les fusibles.
Un fusible grille à la suite d'une erreur de manipulation.
Dévissez les vis retenant le boîtier puis retirez ce dernier.
Remplacez les fusibles grillés par un fusible neuf supportant l'ampérage et
la tension prescrits.
Refermez le boîtier.
Changer les fils de mesure
Attention ! Il n'est possible d'octroyer de garantie que si les fils de
mesure d'origine ont été utilisés conformément aux normes de sécurité.
Si nécessaire, il faudra remplacer ces fils par le même modèle ou un des
fils respectant les mêmes contraintes prescrites. Contraintes prescrites
supportables par les fils de mesure: 600 V 10 A.
Si l´isolation a été endommagée, vous devrez remplacer les fils de mesure.
Élimination de l'appareil
Cher client,
Aidez-nous à éviter de produire des déchets. Si, à un certain moment,
vous envisagez d'éliminer l'appareil, veuillez alors vous rappeler que de
nombreux organes de cet appareil contiennent des matériaux de valeur
qu'il est possible de recycler.
Ne jetez pas cet appareil à la poubelle des déchets résiduels. Renseignez-
vous auprès du service compétent de votre commune pour connaître les
centres de collecte des déchets électr(on)iques.
Sous réserve de fautes d'impression, d'erreurs de composition et de modifications techniques.
