4. Guide des fonctions de la XV-iP
4.6 Lire le journal des évènements
Quand un utilisateur désarme le système, le
clavier affiche le dernier événement.
Si l'utilisateur a besoin de lire l'ensemble
du journal, utilisez un clavier déporté pour
aller dans JOURNAL DES ÉVÉNEMENTS,
appuyez sur OK ou YES quand VOIR DERNIERS
ÉVÉNEMENTS s'affiche et utilisez la flèche de
gauche pour parcourir la liste des événements.
4.7 Entrées & Sorties programmables
La centrale XV-iP intègre 2 entrées programmables et 1 sortie programmable. Ces fonctions permettent de lier au système de
sécurité Videofied® des équipements annexes tels que des boutons panique, un girophare, un fumigène, un contact de porte
filaire, une barrière infrarouge, etc.
Les entrées programmables ENTREE PROG. 1 et ENTREE PROG. 2 sont déclenchées par l'application d'une tension comprise
entre 9V et 15V et d'un courant compris entre 1,5mA (@9V) et 3mA (@15V). Si un contact sec est utilisé pour déclencher les
entrées programmables, la sortie REF+ peut être utilisée pour alimenter les entrées Prog. Input 1, 2 ou 3.
La sortie programmables SORTIE 1 peut être déclenchée soit par un événement lié à la centrale ou à ces périphériques, ou bien
également par un événement extérieur comme par exemple une entrée programmable ou une entrée d'armement.
La centrale XV-iP propose également la fonction Mapping, cette fonction permet de générer une prise de vidéo via un
détecteur caméra sur le déclenchement d'une entrée programmable et/ou de certains événements.
Prog. Out. COM
Prog. Output2
Prog. Output1
Ref GND
Prog. Input3
Prog. Input2
Prog. Input1
Ref+
Ref GND
Arming Input2
Arming Input1
Ref+
PWR AC2/DC-
PWR AC1/DC+

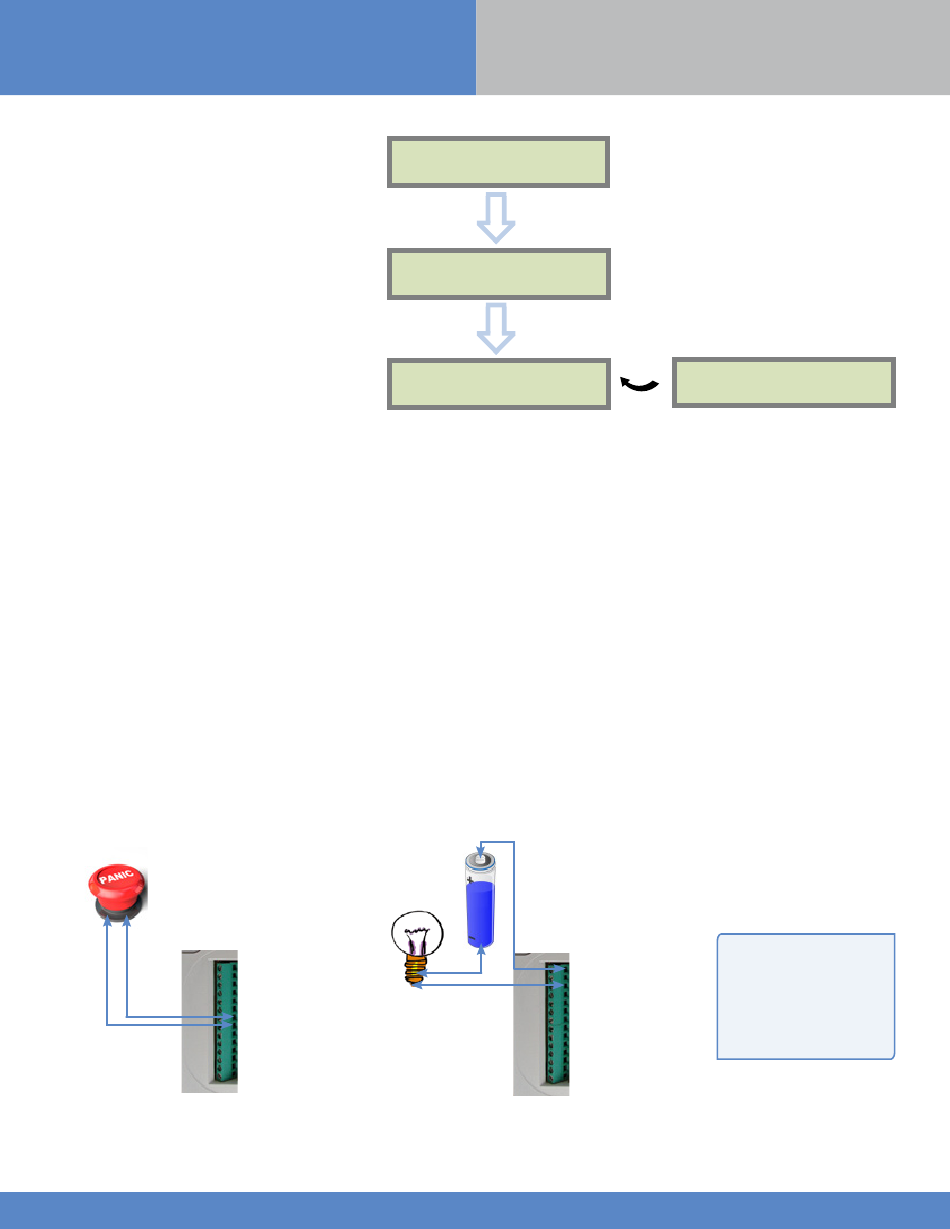

140-XV-XT - PROG INPUTS - APP NOTE
