Cercle gradué d'ascension
droite (RA)
Échelle de latitude
Boulon en T de réglage
de la latitude
Molette de blocage d'azimut
3. Mettez le trépied et la monture debout et écartez les montants
du trépied le plus possible, jusqu'à ce que le support du plateau
d'accessoires soit déplié. Fixez le plateau d'accessoires sur
son support avec les trois vis à ailettes déjà montées sur le
plateau. Pour ce faire, poussez les vis à ailettes à travers les
trous situés dans le support du plateau d'accessoires, en les
insérant dans les trous du plateau d'accessoires.
4. Ensuite, serrez les vis du sommet des montants du trépied, de
sorte que les montants soient solidement fixés à la monture.
Pour ce faire, utilisez le tournevis cruciforme et vos mains.
5. Orientez la monture équatoriale comme sur la figure 2, à une
latitude d'environ 40°, de manière à ce que le pointeur à côté
de l'échelle de latitude indique la marque « 40 ». Pour ce faire,
desserrez le boulon en T de blocage de latitude et tournez-
le jusqu'à aligner le pointeur et la ligne « 40 ». Resserrez
ensuite le boulon en T de blocage de latitude. Il convient
éventuellement de repositionner (par rotation) également
les axes de déclinaison (Dec) et d'ascension droite (RA).
Veillez à desserrer préalablement les boutons de blocage de
l'ascension droite et de la déclinaison. Resserrez les boutons
de blocage de l'ascension droite et de la déclinaison une fois
la monture équatoriale correctement orientée.
6. Vissez la barre de contrepoids dans la monture équatoriale à la
base de l'axe de déclinaison jusqu'à ce qu'elle soit bien serrée.
7. Retirez la vis et la rondelle sur la partie inférieure de la barre
de contrepoids et faites glisser le contrepoids sur la barre.
Assurez-vous que le bouton de blocage du contrepoids
est suffisamment desserré pour permettre à la barre de
contrepoids de passer à travers le trou. Placez le contrepoids
à mi-hauteur de la barre et serrez le bouton de blocage.
Replacez la vis et la rondelle sur l'extrémité de la barre.
8. Retirez les deux vis à ailettes du tube optique. Placez le tube
optique sur le dessus de la monture équatoriale et fixez-le avec
les vis à ailettes. Reportez-vous à la Figure 1 pour l'orientation
du tube.
9. Fixez les deux câbles de commande de ralenti aux vis sans fin
des axes d'ascension droite et de déclinaison de la monture
équatoriale, en positionnant la vis papillon sur l'extrémité du
4

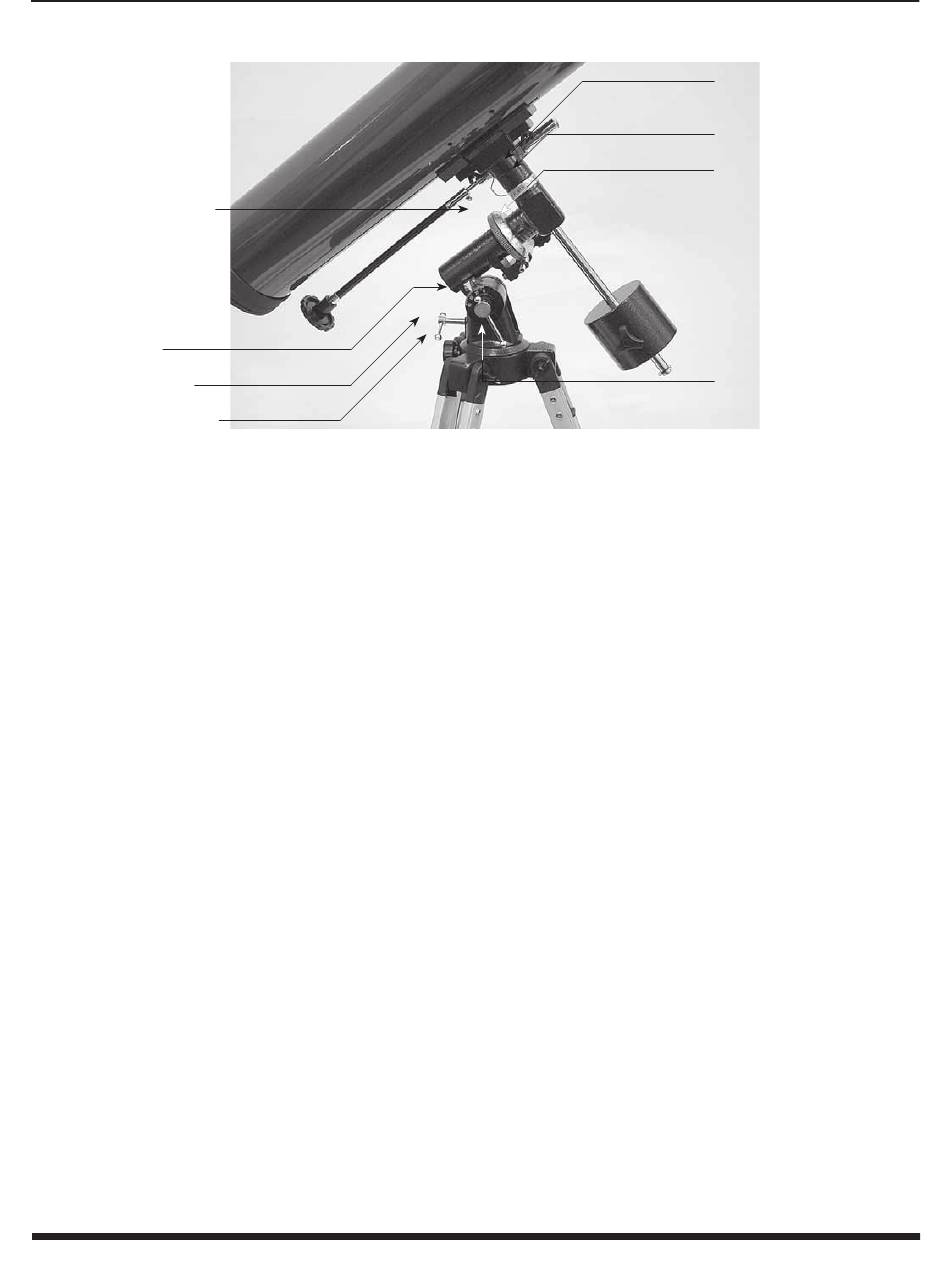

Figure 2.
La monture équatoriale du SpaceProbe 3 EQ.
câble au-dessus de la fente prévue à cet effet sur la vis sans
fin. Serrez alors la vis papillon. Nous recommandons le câble
plus court pour la barre de vis sans fin d'ascension droite et le
câble plus long pour la barre de vis sans fin de la déclinaison.
10. Retirez les deux écrous métalliques moletés situés à proximité
du porte-oculaire à l'avant du tube optique. Placez le support
du chercheur EZ Finder II sur le tube de sorte que les trous du
support glissent le long les deux tiges filetées du tube. Le EZ
Finder doit être orienté comme indiqué sur la figure 1. Replacez
les écrous sur les tiges pour fixer le chercheur EZ Finder II.
11. Insérez l'oculaire 25 mm Explorer II dans le tube télescopique
du porte-oculaire et fixez-le avec la vis.
Votre télescope est maintenant entièrement assemblé et devrait
ressembler à la Figure 1.
4. pour commencer
Équilibrage du télescope
Pour assurer la fluidité du mouvement du télescope, il doit être
bien équilibré. Cela se fait en positionnant le contrepoids sur son
axe au point d'équilibre sur l'axe d'ascension droite.
1. Avec une main sur le tube optique du télescope, desserrez
le bouton de blocage de la déclinaison. Assurez-vous que le
bouton de blocage de la déclinaison est verrouillé. Le télescope
devrait maintenant être en mesure de tourner librement autour
de l'axe d'ascension droite. Faites-le tourner jusqu'à ce que
la barre de contrepoids soit parallèle au sol (c'est-à-dire,
horizontale)
2. À présent, desserrez le bouton de blocage du contrepoids et
glissez le poids le long de la barre jusqu'à ce qu'il contrebalance
exactement le télescope (figure 3a). C'est le point d'équilibre
où la barre reste horizontale lorsque vous lâchez le télescope
(figure 3b).
3. Resserrez le bouton de blocage du contrepoids. Le télescope
est maintenant en équilibre sur l'axe d'ascension droite. Le
télescope est déjà équilibré sur l'axe de déclinaison.
Bouton de blocage de
l'azimut (non représenté)
Cercle gradué de déclinaison
Bouton de blocage RA
Boulon en T de blocage
de latitude
