ANNEXE B : PARAMETRAGE DES CAVALIERS INTERNES
Ces paramétrages doivent être effectués uniquement par du personnel qualifié !
Outils requis:
•
un tournevis Pozidriv n°1
•
un bracelet antistatique
•
un petit tournevis plat
Une décharge électrostatique (ESD) peut endommager plusieurs composants sur la carte. Pour
éviter de tels dommages en manipulant la carte, prenez les précautions suivantes:
Mettez le dispositif et tout ce qui entre en contact avec lui au potentiel de masse en présentant
une surface conductrice et des chemins de décharge. Au minimum, observez ces
précautions:
•
Débranchez toutes les sources d'alimentation et de signal.
•
Placez l'équipement sur une surface de travail conductrice mise à la masse.
•
Mettez-vous au potentiel de masse à l'aide d'un bracelet antistatique ou en tenant un objet
mis à la masse.
•
Mettez à la masse tous les outils qui entreront en contact avec l'équipement.
•
Dévissez les huit vis à tête Pozidriv (quatre sur le dessus,
quatre sur le dessous) dans le sens contraire des aiguilles
d'une montre et ouvrez le coffret.

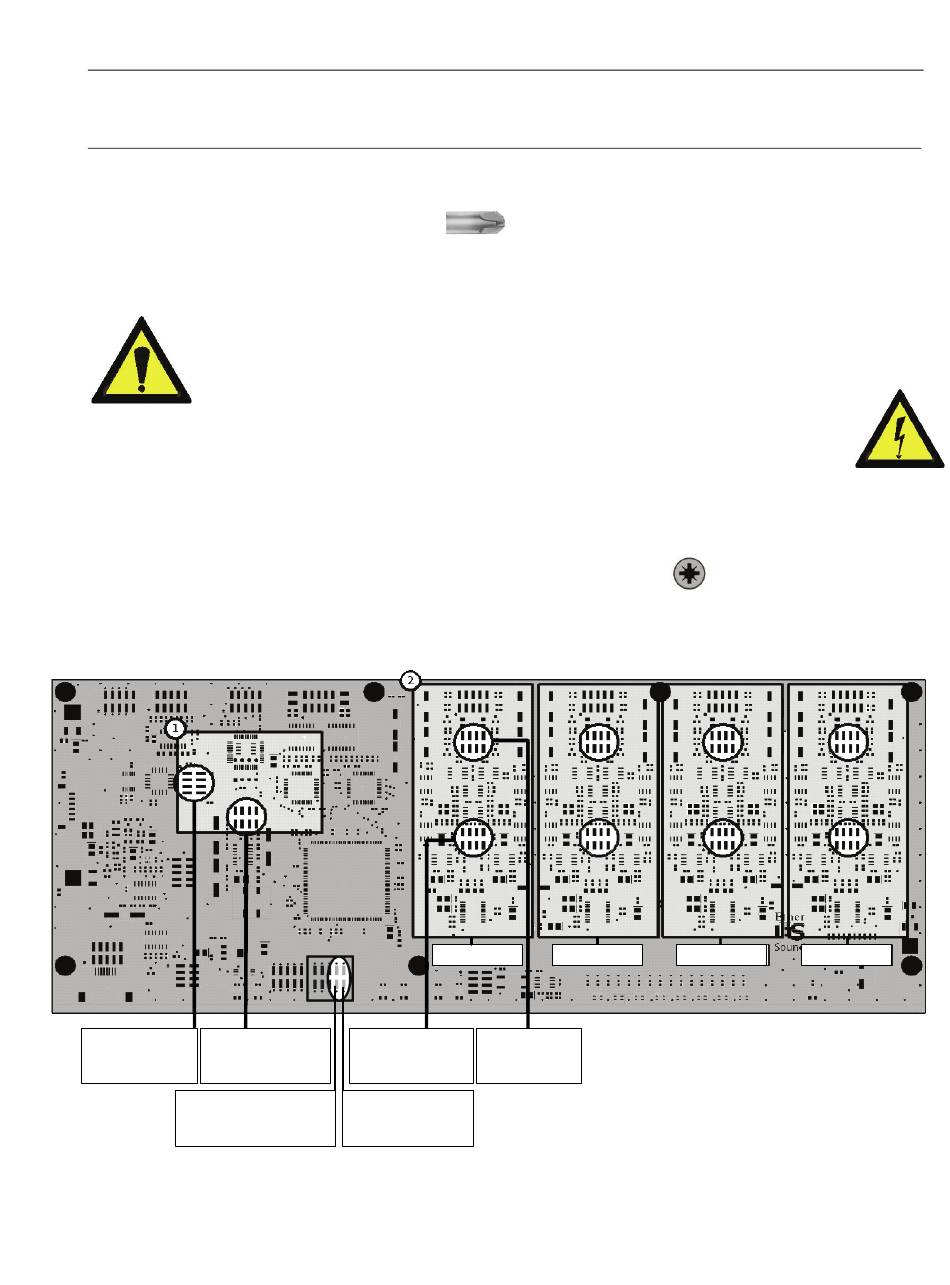

Localisation des cavaliers sur la carte principale
Mode de
Fréquence
fonctionnement
d'échantillonnage
Extraction audio
"downstream/upstream"
(ES8in & ES8out uniquement)
EtherSound ES8in, ES8mic & ES8out
Audio 8 - 7
Niveau nominal
Impedance
d'entrée
d'entrée
(ES8in uniquement)
(ES8in only)
Fin de boucle
bi-directionnelle
Passerelles Audio Ethernet
Audio 6 - 5
Audio 4 - 3
Audio 2 - 1
