2.4.3 Modèle encastrable
2.4.4 Siphon et ventilateur
16
Installez l'appareil de la manière suivante :
1.
Installez le siphon sur la sortie de vidange :
•
Le siphon peut être raccordé à l'arrière (siphon P) ou
vers le bas (siphon S).
•
Le tuyau mesure 90 ou 110 mm de diamètre et devrait
être en mesure de traiter 1 litre par seconde.
Remarque !
Installez le tuyau en provenance du ventilateur (option).
2.
Mettez l'appareil en place.
3.
Mettez la machine de niveau :
•
Aidez-vous d'un niveau à bulle placé verticalement
contre le côté de l'appareil.
•
Au besoin, réglez les pieds à l'avant de l'appareil.

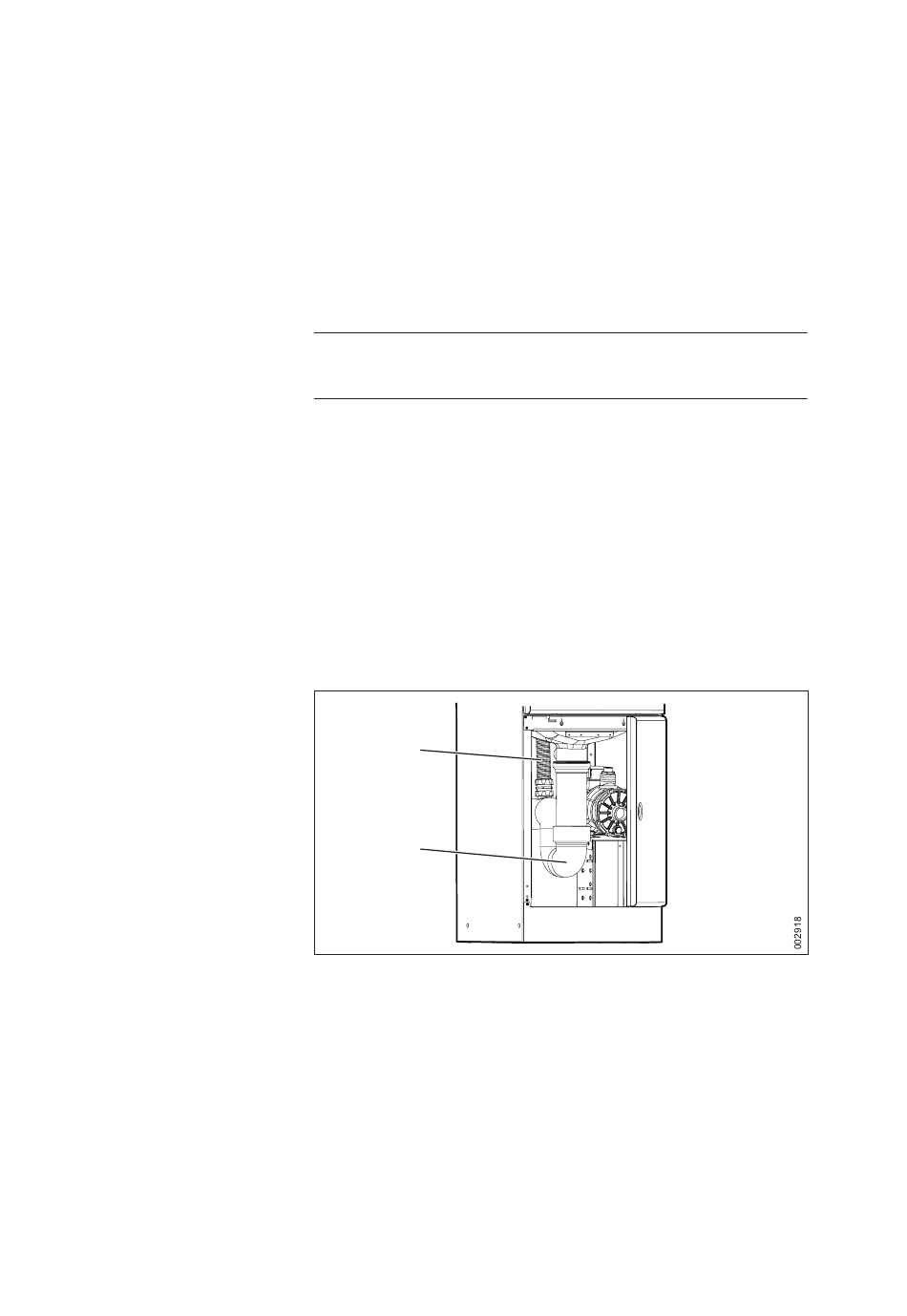

L'illustration suivante montre un exemple de montage d'un siphon
et d'un ventilateur. L'exemple représente le modèle colonne doté
du verrou P.
1
2
Figure 7. Exemple de montage d'un siphon et d'un ventilateur
1.
Tuyau fixé en provenance du ventilateur (option)
2.
Siphon fixé
