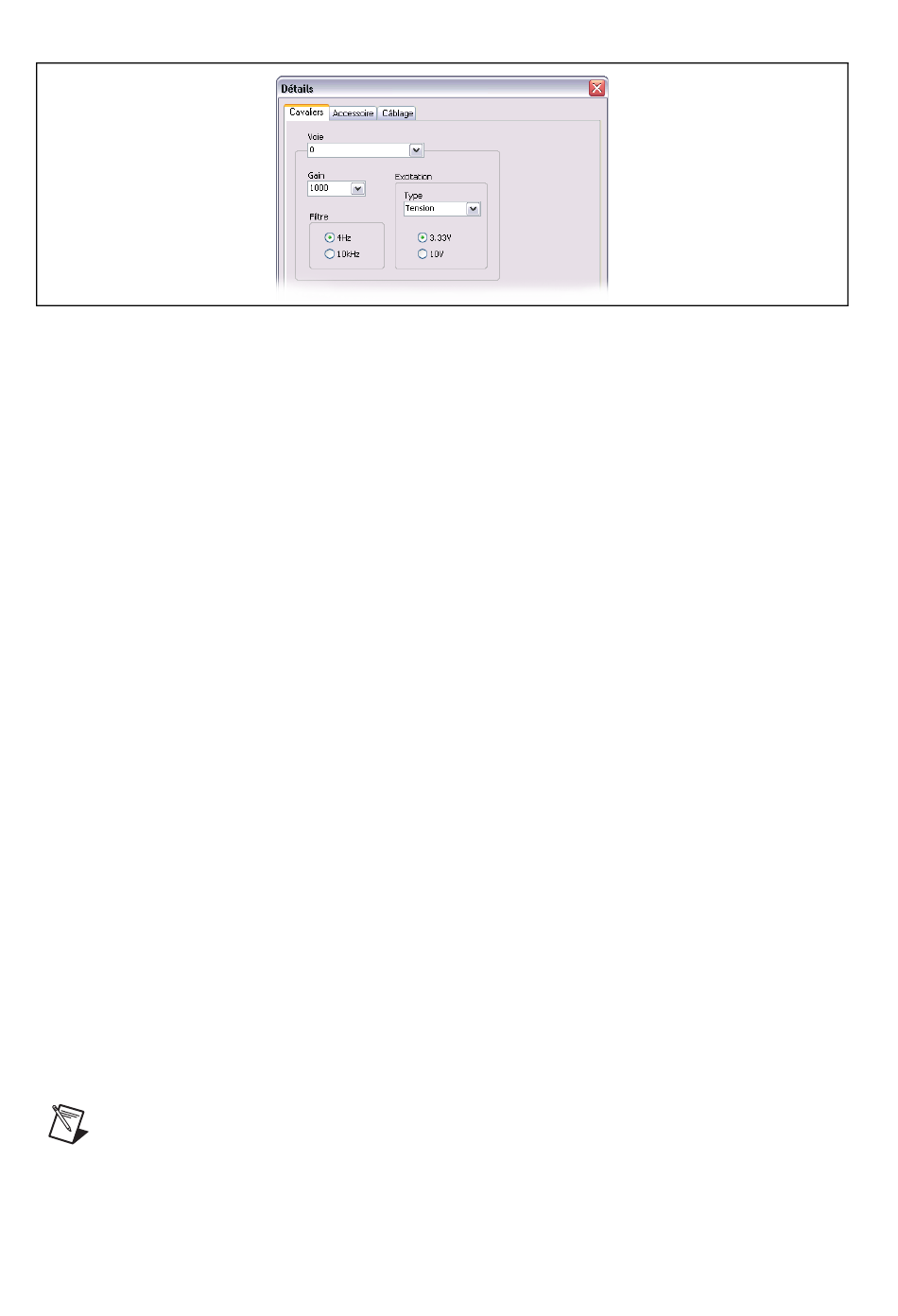

Sélectionnez l'option Détails. La fenêtre Détails s'ouvre.
10. Si vous configurez un module SCXI doté de paramètres définis par des cavaliers, cliquez
sur l'onglet Cavaliers et entrez les paramètres sélectionnés au niveau matériel.
11. Cliquez sur l'onglet Accessoire. Sélectionnez un accessoire de module compatible dans la
liste déroulante Accessoire.
12. Cliquez sur Configurer pour éditer les paramètres de l'accessoire. Certains accessoires
n'ont pas de paramètre. Reportez-vous à la documentation de l'accessoire pour obtenir de
plus amples informations.
13. Si vous utilisez un module d'entrée analogique en mode parallèle dans une configuration
multichâssis ou une autre configuration spéciale, cliquez sur l'onglet Câblage pour ajuster
les paramètres de câblage. Si vous utilisez le module en mode multiplexé standard, il n'est
pas nécessaire de modifier ces paramètres.
14. Sélectionnez le périphérique DAQ connecté au module SCXI dans la liste de Périphérique
connecté à ce module.
15. Sélectionnez un périphérique DAQ dans la liste Module de numérisation.
•
En mode multiplexé, vous pouvez sélectionner un autre module comme numériseur de
module. Si le module fonctionne en mode multiplexé, vérifiez que le mode de
numérisation Multiplexé est sélectionné.
•
En mode parallèle, le périphérique connecté au module et le numériseur de module ne
font qu'un. Si le module fonctionne en mode parallèle, vérifiez que le mode de
numérisation Parallèle est sélectionné.
16. Sélectionnez un Mode de numérisation.
•
Pour le mode multiplexé, sélectionnez un numéro d'indice dans la liste déroulante
intitulée Indice de chaîne en série multichâssis.
•
Pour le mode parallèle, sélectionnez une gamme de voies dans la liste déroulante
intitulée Voies du numériseur. Si le périphérique câblé ne possède qu'un seul
connecteur, la gamme de voies est automatiquement sélectionnée.
Remarque
Vous devez sélectionner la gamme de voies qui correspond au connecteur relié au
module. Les voies 0 à 7 correspondent au connecteur 0. Les voies 16 à 23
correspondent au connecteur 1.
Guide de démarrage SCXI
Certains périphériques de la série M sont munis de deux connecteurs.
40
