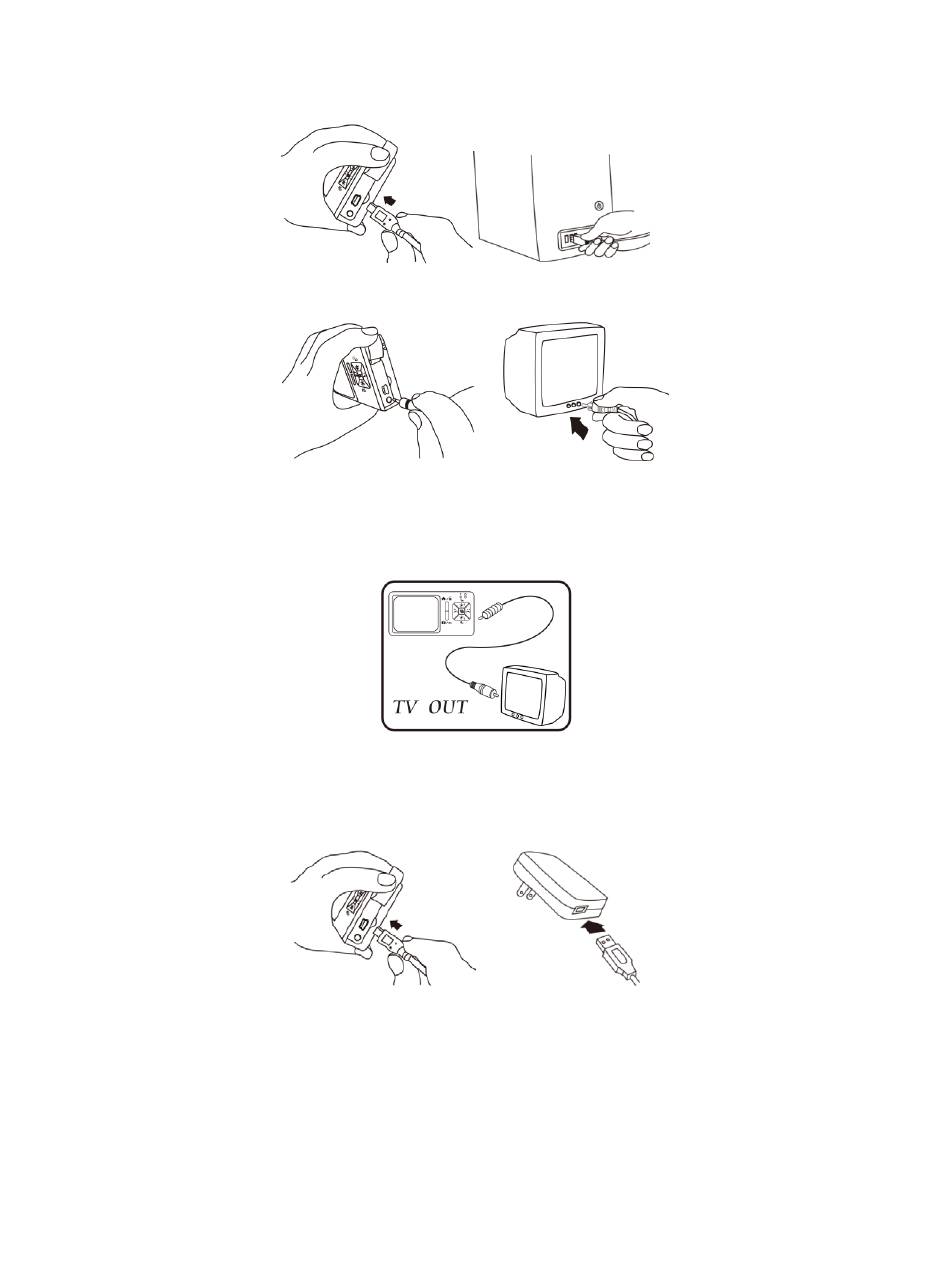

(1) Branchement du câble USB : La plus petite extrémité du connecteur du câble sert au
branchement au microscope MC200, et la plus grande extrémité du connecteur sert au
branchement au port USB d'un PC. Lorsque le microscope MC200 est relié au PC, le
PC peut alimenter et recharger le microscope MC200 tout en transférant des images
(Caméra PC). Référez-vous aux schémas suivants pour le branchement du câble USB.
(2) Branchez le câble d'interface AV (audiovisuel) : Référez-vous au schéma ci-dessous :
Branchez la plus petite extrémité du connecteur au microscope MC200 et la plus grande
extrémité du connecteur (jaune) à un écran de télévision. Une fois le branchement
effectué, passez au menu principal du microscope MC200 ou au mode de caméra. Le
système transfère l'image vers le téléviseur automatiquement. Visualisez l'écran de
télévision pour opérer et observer. Référez-vous au schéma suivant :
(3) Alimentation USB : Ce branchement alimente l'instrument via le câble USB et
l'alimentation USB. La plus petite extrémité du connecteur se branche au microscope
MC200 et la plus grande extrémité du connecteur à l'alimentation USB (n'oubliez pas
que le branchement USB à un PC peut également fournir l'alimentation). Reportez-vous
aux schémas de branchement ci-dessous :
