Sommaire des Matières pour Extech Instruments MC200

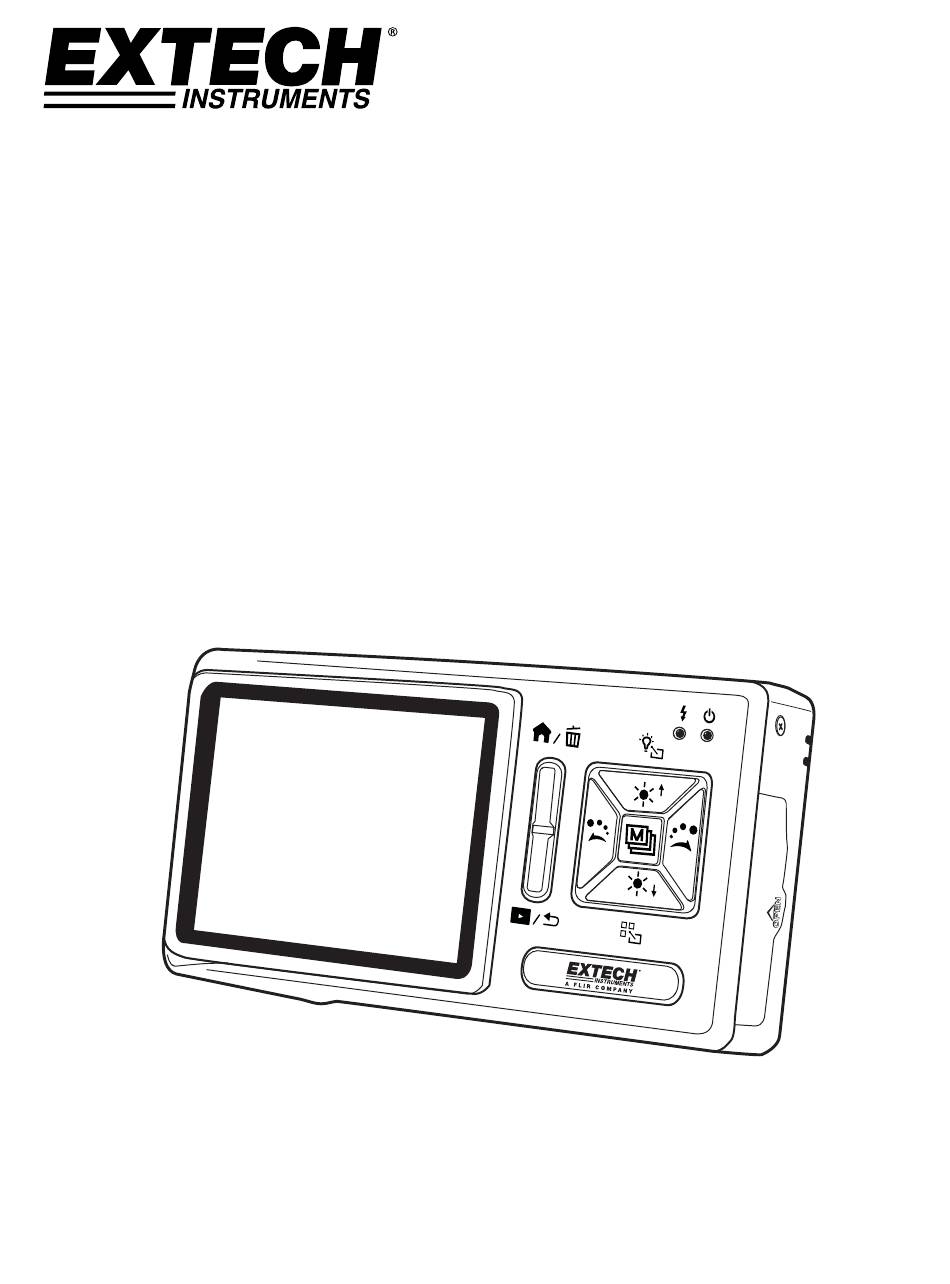

- Page 1 Manuel d’utilisation Microscope numérique Modèle MC200...
-
Page 2: Table Des Matières
3.2 Fenêtre de prévisualisation de photos 3.3 Menu principal 3.4 Bouton principal. 3.4 Liste des fichiers (Type) 3.6 Modes de fonctions spéciales 4. Entretien et sécurité 4.1 Entretien 4.2 Spécifications 4.3 Profondeur de champ 4.4 Consignes de sécurité MC200-EU-FR V2.1 07/13... -
Page 3: Présentation Du Produit
[veuillez vous référer au point (2) de la section 1.4]. En mode d’enregistrement vidéo (Video REC) [veuillez vous référer au point (3) de la section 1.4], le bouton sert à démarrer et à arrêter l’enregistrement de vidéos. MC200-EU-FR V2.1 07/13... - Page 4 (K) du point (1) de la section 1.4]. Ce bouton sert également à lire rapidement des vidéos en mode de lecture vidéo. Ce bouton est également utilisé les étapes avancées de programmation décrites ultérieurement dans ce manuel. MC200-EU-FR V2.1 07/13...
- Page 5 Emplacement pour carte SD [veuillez vous référer au point (4) de la section 1.5 et au paragraphe (F) du point (1) de la section 1.4]. (23) Trépied [veuillez vous référer au point (7) de la section 1.5]. MC200-EU-FR V2.1 07/13...
-
Page 6: Fonctionnement Du Microscope
Après la mise au point, prenez la photo. Pour un plan d’ensemble standard, le mode caméra peut être sélectionné [veuillez vous référer au paragraphe (C) du point (1) de la section 1.4]. MC200-EU-FR V2.1 07/13... -
Page 7: Fonctions De Programmation Du Microscope
à l’image suivante. Appuyez et maintenez enfoncé le bouton pour accéder à l’écran de sélection des 6 modes d’éclairage, puis utilisez les boutons pour sélectionner le mode souhaité. Appuyez sur le bouton pour confirmer. MC200-EU-FR V2.1 07/13... - Page 8 : Appuyez et maintenez enfoncé le bouton pour basculer entre les six modes de scène, puis utilisez les boutons pour faire une sélection. : Mode automatique (par défaut) : Mode de caméra. Les LED s’éteignent automatiquement sous ce mode. En cas MC200-EU-FR V2.1 07/13...
- Page 9 : Représente le taux de grossissement actuel. Le grossissement du zoom optique change en cours de réglage du bouton rotatif de mise au point. Référez-vous à ce qui suit : Plan d’ensemble ( ) Grossissement faible (L) Grossissement élevé (H) MC200-EU-FR V2.1 07/13...
- Page 10 105 70,5 52,5 42,0 35,0 30,0 26,5 23,5 21,0 Echelle Taux 40 x 60 x 80 x 100 x 120 x 140 x 160 x 180 x 200 x 26,5 17,6 13,2 10,6 8,88 7,60 6,52 5,76 5,32 Echelle MC200-EU-FR V2.1 07/13...
- Page 11 (M) Mode de prévisualisation : Appuyez sur le bouton pour accéder au mode de parcours des photos. Visualisation des photos enregistrées dans la fenêtre du MC200. Le numéro de série de la photo actuelle est affiché dans la partie supérieure gauche de l’écran.
- Page 12 à quitter le mode de lecture. (3) Enregistrement vidéo : Mode d’enregistrement vidéo. Référez-vous à ce qui suit : Mode d’enregistrement : En mode d’enregistrement, l’icône d’enregistrement s’affiche. Appuyez sur le bouton (enregistrement vidéo) pour enregistrer, et MC200-EU-FR V2.1 07/13...
- Page 13 (5) Lecteur USB Mode de stockage USB. Installez une carte SD à utiliser comme périphérique de stockage USB. Pour l’installation du câble d’interface USB, veuillez vous référer au point (1) de section 1.5 et à l’image suivante. MC200-EU-FR V2.1 07/13...
-
Page 14: Interfaces Externes
1.5 Interfaces externes du microscope Le microscope MC200 offre plusieurs options d’interfaces externes. Les informations suivantes présentent en détail les accessoires fournis liés à la fonctionnalité d’interface externe. Utilisez uniquement le câblage d’interface et les accessoires livrés avec le mètre. - Page 15 MC200, et la plus grande extrémité du connecteur sert au branchement au port USB d’un PC. Lorsque le microscope MC200 est relié au PC, le PC peut alimenter et recharger le microscope MC200 tout en transférant des images (Caméra PC).
- Page 16 Référez-vous au schéma suivant : (6) Installation de la lanière : Retirez le couvercle du compartiment de batterie, puis fixez la lanière tel qu’illustré dans le schéma ci-dessous : (7) Trépied : Référez-vous au schéma suivant pour la fixation du trépied. MC200-EU-FR V2.1 07/13...
-
Page 17: Installation Du Programme
5 Liste des fichiers 3.1 Fenêtre de prévisualisation de vidéos Référez-vous au schéma ci-dessus. Après le branchement du microscope MC200 à un PC et l’exécution du logiciel, des informations vidéo, des vidéos, des fichiers, ainsi que des icônes de fonctionnement et des fonctions spéciales s’affichent. -
Page 18: Bouton Principal
3.4 Bouton principal. Le bouton principal offre les fonctions générales suivantes : (1) En ligne /Hors connexion : Connexion au microscope MC200 et déconnexion de celui-ci. Une image vidéo s’affiche dans la fenêtre de prévisualisation des informations vidéo lorsqu’une connexion est établie. -
Page 19: Liste Des Fichiers (Type)
N’exposez pas l’instrument à un environnement présentant une température inférieure à -5 C ou supérieure à 50 (8) Rangez le microscope MC200 dans sa housse de protection ou dans son emballage d’origine lorsque vous ne l’utilisez pas. MC200-EU-FR V2.1 07/13... -
Page 20: Spécifications
129 × 67 × 28 mm (5.1 x 2.6 x 1.1”) Poids 120 g (4.2 oz.);160 g (5.6 oz.) avec batterie) Conditions de Température : - 5 à + 50 °C (23 F to 122 F) ; HR : 85 % fonctionnement (sans condensation) MC200-EU-FR V2.1 07/13... -
Page 21: Profondeur De Champ
4.3 Profondeur de champ Grossissement Icône de 'MC200' Distance de travail FOV (Champ de optique vue) 0mm (0.00”) 1.54mm (0.06”) 5mm (0.20”) 5.4mm (0.21”) 20mm (0.79”) 20mm (0.79”) 4.4 Instructions de sécurité (1) N’utilisez pas cet instrument dans des zones où l’utilisation de tout équipement électronique/électrique est interdite.
