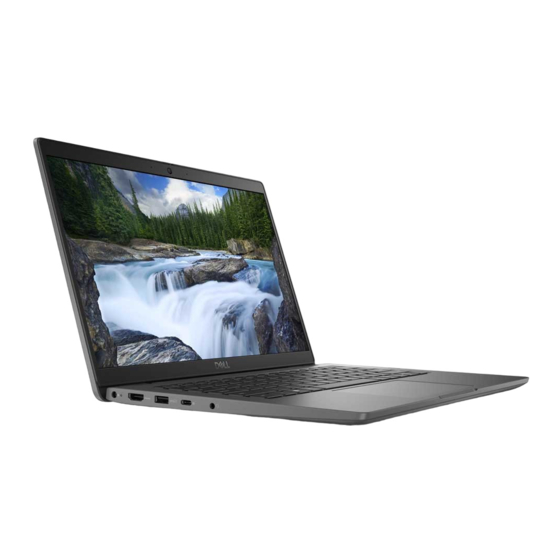

Dell Latitude 3440
Manuel du propriétaire
Modèle réglementaire: P37G
Type réglementaire: P37G004

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Latitude 3440

Sommaire des Matières pour Dell Latitude 3440

  • Page 1 Dell Latitude 3440 Manuel du propriétaire Modèle réglementaire: P37G Type réglementaire: P37G004...

  • Page 2: Remarques, Précautions Et Avertissements

    AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. Copyright © 2014 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois sur les droits d'auteur et la propriété intellectuelle des États-Unis et des autres pays. Dell et le logo Dell sont des marques de Dell Inc.

  • Page 3: Table Des Matières

    Table des matières 1 Intervention à l'intérieur de votre ordinateur................. 5 ......................... 5 Avant d’intervenir dans l’ordinateur ..........................6 Mise hors tension de l’ordinateur ....................6 Après intervention à l'intérieur de votre ordinateur 2 Retrait et installation des composants..................8 ............................8 Présentation du système ..............................9 Outils recommandés...
  • Page 4 .......... 42 Suppression ou modification d'un mot de passe système et/ou de configuration 4 Diagnostics..........................43 ................43 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) ............................ 43 Voyants d’état de l’appareil ...........................44 Voyants d'état de la batterie 5 Caractéristiques........................45 6 Contacter Dell..........................50...

  • Page 5: Intervention À L'intérieur De Votre Ordinateur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 6: Mise Hors Tension De L'ordinateur

    REMARQUE : Pour éviter d’endommager la carte système, vous devez retirer la batterie principale avant de dépanner l’ordinateur. Retirez la batterie principale. Remettez l’ordinateur à l’endroit. Ouvrez l'écran. 10. Appuyez sur le bouton d’alimentation pour raccorder la carte système à la terre. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours l’ordinateur de la prise électrique avant d’ouvrir l’écran.
  • Page 7 PRÉCAUTION : Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant.

  • Page 8: Retrait Et Installation Des Composants

    Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Présentation du système Figure 1. Vue interne – arrière barrettes de mémoire logement de la carte SD la carte WLAN disque dur lecteur optique baie de batterie...

  • Page 9: Outils Recommandés

    Figure 2. Vue interne – Avant carte système la carte d'E/S les haut-parleurs pile bouton ensemble dissipateur thermique connecteur d'alimentation écran Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate •...

  • Page 10: Retrait De La Batterie

    Retrait de la batterie Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Faites glisser les loquets vers l’extérieur pour déverrouiller la batterie. Soulevez la batterie pour la retirer de l'ordinateur.

  • Page 11: Installation De La Batterie

    Installation de la batterie Faites glisser la batterie dans son emplacement jusqu’à ce que vous l’entendiez s’enclencher. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du panneau d'accès Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur . Retirez : a.

  • Page 12: Installation Du Panneau D'accès

    Installation du panneau d'accès Faites glisser le panneau d'accès dans son logement. Serrez la vis de fixation du panneau d'accès à l'ordinateur. Installez : a. la batterie b. la carte SD Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du module de mémoire Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur .

  • Page 13: Installation Du Module De Mémoire

    Installation du module de mémoire Insérez le module de mémoire dans le connecteur de mémoire et appuyez dessus jusqu'à ce qu'il se clique en place. Installez : a. le panneau d'accès b. la carte SD c. la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du disque dur Avant d’intervenir sur l’ordinateur .

  • Page 14: Installation Du Disque Dur

    Installation du disque dur Faites glisser le disque dur dans son emplacement dans l’ordinateur. Serrez la vis qui fixe le disque dur à l’ordinateur. Installez : a. le panneau d'accès b. la carte SD c. la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du lecteur optique Avant d’intervenir sur l’ordinateur .

  • Page 15: Installation Du Lecteur Optique

    Retirez la vis qui fixe le support du lecteur optique à ce dernier et retirez le support. Installation du lecteur optique Placez son support sur le lecteur optique. Serrez les vis qui fixent le support sur le lecteur optique. Faites glisser le lecteur optique dans sa baie. Serrez la vis pour fixer le lecteur optique à...
  • Page 16 Libérez le clavier en appuyant sur les languettes situées sur l’ensemble repose-mains. Faites glisser le clavier vers l’ensemble écran pour pouvoir accéder au câble du clavier. Débranchez de la carte système le câble du clavier et soulevez-le pour le retirer de l’ordinateur.

  • Page 17: Installation Du Clavier

    Installation du clavier Branchez le câble du clavier à son connecteur sur la carte système. Faites glisser le clavier en place sur l'ordinateur et enclenchez-le. Retournez l'ordinateur et serrez les vis qui fixent le clavier à l’ordinateur. Installez la batterie. Après une intervention à...

  • Page 18: Installation De La Carte De Réseau Sans Fil Wlan

    Installation de la carte de réseau sans fil WLAN Faire coulisser la carte WLAN dans son logement. Enfoncez sur la carte WLAN et serrez la vis qui fixe cette carte à l’ordinateur. Branchez les câbles d'antenne sur leurs connecteurs respectifs marqués sur la carte WLAN. Installez : a.
  • Page 19 Déconnectez le câble du pavé tactile et du bouton d'alimentation de la carte système. Retournez l’ordinateur et poussez sur les crochets situés à l’intérieur de la baie de la batterie pour libérer le repose-mains.

  • Page 20: Installation Du Repose-Mains

    Retournez l'ordinateur et débloquez les languettes sur les côtés pour soulever le repose-mains de l'ordinateur. Installation du repose-mains Alignez le repose-mains et appuyez dessus sur l'ordinateur jusqu'à ce qu'il soit clipsé en place de tous les côtés. Connectez les câbles du pavé tactile et du bouton d'alimentation à la carte système. Serrez les vis pour fixer le repose-mains à...

  • Page 21: Retrait De La Carte D'e/S

    Retournez l'ordinateur et serrez les vis qui fixent le repose-mains à l'ordinateur. Installez : a. clavier b. le panneau d'accès c. la carte SD d. la batterie Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur . Retrait de la carte d'E/S Avant d’intervenir sur l’ordinateur .

  • Page 22: Retrait De La Pile Bouton

    c. le panneau d'accès d. la carte SD e. la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de la pile bouton Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a.
  • Page 23 Débranchez les câbles suivants : a. Port DC-In b. le haut-parleur c. la carte d'E/S Retirez la vis fixant la carte système à l'ordinateur et soulevez la carte système de l'ordinateur.

  • Page 24: Installation De La Carte Système

    Installation de la carte système Alignez la carte système en place dans l’ordinateur. Serrez les vis qui fixent la carte système à l’ordinateur. Branchez les câbles suivants : a. écran b. Port DC-In c. le haut-parleur d. la carte d'E/S Appliquez le ruban adhésif pour fixer le câble d'écran à...

  • Page 25: Installation De L'ensemble Dissipateur Thermique

    a. la batterie b. la carte SD c. le panneau d'accès d. barrette de mémoire e. la carte WLAN disque dur g. lecteur optique h. clavier le repose-mains carte système Retournez la carte système et placez-la sur une surface plane. Débranchez le câble du ventilateur et retirez les vis qui fixent le dissipateur thermique à...

  • Page 26: Retrait Des Haut-Parleurs

    h. le panneau d'accès la carte SD la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait des haut-parleurs Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a. la batterie b.

  • Page 27: Retrait De L'ensemble Écran

    e. disque dur barrette de mémoire g. la carte WLAN h. le panneau d'accès la carte SD la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de l’ensemble écran Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a.

  • Page 28: Installation De L'ensemble Écran

    Soulevez l’ensemble écran et retirez-le de l’ordinateur. Installation de l’ensemble écran Mettez en place l'ensemble écran dans l'ordinateur. Serrez les vis qui fixent l’ensemble écran. Acheminez le câble de l’écran et les câbles d'antenne WLAN. Installez : a. carte système b.

  • Page 29: Retrait Du Cadre D'écran

    Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du cadre d'écran Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a. la batterie b. la carte SD c. le panneau d'accès d.

  • Page 30: Installation Du Cadre D'écran

    Installation du cadre d'écran Alignez le cadre d'écran et clipsez-le en place. Alignez les caches de charnière sur l'ensemble écran et clipsez ces caches en place. Installez : a. l'ensemble écran b. carte système c. le repose-mains d. clavier e. lecteur optique disque dur g.
  • Page 31 g. lecteur optique h. clavier le repose-mains carte système k. l'ensemble écran le cadre de l'écran m. les charnières de l'écran Retirez les vis qui fixent le panneau d’écran à l’ensemble écran. Soulevez le panneau et retournez-le pour pouvoir accéder au câble d'écran. Retirez l'adhésif qui fixe le câble de l'écran et déconnectez le câble du connecteur.

  • Page 32: Installation Du Panneau D'écran

    Installation du panneau d’écran Connectez le câble à l'écran. Collez la bande adhésive pour fixer le câble d’écran. Placez l'écran sur l'ensemble de l'écran. Serrez les vis pour fixer le panneau d'écran à l'ensemble écran. Installez : a. les charnières de l'écran b.

  • Page 33: Installation Des Charnières D'écran

    Installation des charnières d’écran Mettez en place les charnières d'écran. Serrez les vis pour fixer les charnières d'écran à l'ensemble de l'écran. Installez : a. le cadre de l'écran b. l'ensemble écran c. carte système d. le repose-mains e. clavier lecteur optique g.
  • Page 34 disque dur g. lecteur optique h. clavier le repose-mains carte système k. l'ensemble écran le cadre de l'écran Déconnectez le câble de la caméra de son connecteur sur le module de caméra. Soulevez la caméra et retirez-la de l’ensemble écran.

  • Page 35: Installation Du Module De Caméra

    Installation du module de caméra. Connectez le câble de la caméra au connecteur sur le module de caméra. Alignez le module de caméra en place sur l’ordinateur. Installez : a. le cadre de l'écran b. l'ensemble écran c. carte système d.

  • Page 36: Configuration Du Système

    La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •...

  • Page 37: Options De Configuration Du Système

    Touches Navigation <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. Barre d'espacement Développe ou réduit une liste déroulante, si applicable. <Tab> Passe à l'objectif suivant. REMARQUE : Seulement pour le navigateur de graphiques standard. <Échap>...
  • Page 38 Option Description L3 Cache Ce champ affiche la taille du cache L3 du processeur. Fixed HDD Affiche le numéro de modèle et la capacité du disque dur. SATA ODD Affiche le numéro de modèle et la capacité du lecteur optique. AC Adapter Type Affiche le type de l'adaptateur secteur.
  • Page 39 Option Description External USB Ports Active ou désactive les ports USB externes L’option par défaut est Enabled (Activé). Microphone Active ou désactive le microphone. L’option par défaut est Enabled (Activé). USB debug Active ou désactive le débogage USB. L’option par défaut est Disabled (Désactivé).

  • Page 40: Mise À Jour Du Bios

    à jour est disponible. Pour les ordinateurs portables, vérifiez que la batterie est complètement chargée et que l'ordinateur est connecté au secteur. Redémarrez l'ordinateur. Rendez-vous sur dell.com/support. Entrez le Service Tag (Numéro de service) ou le Express Service Code (Code de service express), puis cliquez sur Submit (Envoyer).

  • Page 41: Mot De Passe Système Et De Configuration

    Suivez les instructions qui s’affichent. Mot de passe système et de configuration Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l’ordinateur. Type de mot de Description passe Mot de passe Mot de passe que vous devez entrer pour ouvrir un session sur le système. système Mot de passe de Mot de passe que vous devez entrer pour accéder aux paramètres du BIOS de l’ordinateur et...

  • Page 42: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration

    Suppression ou modification d'un mot de passe système et/ou de configuration Vérifiez que l'état de mot de passe est Déverrouillé (dans la configuration du système) avant de supprimer ou de changer un mot de passe système et/ou de configuration. Vous ne pouvez pas supprimer ou changer un mot de passe système et/ou de configuration si l'état de mot de passe est Déverrouillé.

  • Page 43: Diagnostics

    Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à...

  • Page 44: Voyants D'état De La Batterie

    Si l'ordinateur est branché à une prise secteur, le voyant d'état de la batterie fonctionne de la manière suivante : Alternativement un Un adaptateur secteur non pris en charge par Dell est fixé sur votre portable. voyant ambre clignotant et un...

  • Page 45: Caractéristiques

    Caractéristiques REMARQUE : Les offres proposées peuvent dépendre de la région. Pour plus d’informations sur la configuration de l’ordinateur, cliquez sur Démarrer (icône Démarrer) → Aide et support, puis sélectionnez l’option permettant d’afficher les informations sur l’ordinateur. Tableau 7. System Information (Informations système) Fonctionnalité...
  • Page 46 Description Type Intégré sur la carte système/dédié </Z2> Intel HD Graphics 4400 (mémoire partagée) Dédiée Latitude 3440 NVIDIA GeForce GT740M (DDR3 2 Go) Latitude 3540 AMD Radeon HD 8850M (DDR5 2 Go) Bus de données : Latitude 3440 64 bits...
  • Page 47 REMARQUE : Le connecteur USB 3.0 alimenté prend également en charge le débogage de noyau Microsoft. Les ports sont identifiés dans la documentation fournie avec votre ordinateur. Lecteur de carte mémoire un emplacement 4-en-1 Tableau 15. Affichage Fonctionnalité Latitude 3440 Latitude 3540 Type HD WLED 14 pouces HD WLED 15,6 pouces Hauteur...
  • Page 48 Fonctionnalité Description • Batterie lithium-ion intelligente à 6 cellules (65 Wh) Dimensions : Hauteur • 4 cellules : 20,00 mm (0,79") • 6 cellules : 35,40 mm (1,39") Largeur 46,30 mm (1,82 pouce) Profondeur 272,40 mm (10,72 pouces) Poids • 4 cellules : 260 g •...
  • Page 49 Tableau 20. Spécifications physiques Spécifications Latitude 3440 Latitude 3540 physiques Non tactile Tactile Non tactile Tactile Hauteur : avec une 25,00 mm (0,98 pouce) 27,90 mm (1,10 pouce) 25,30 mm (1,00 pouce) 27,85 mm (1,10 pouce) batterie à 4 cellules...

  • Page 50: Contacter Dell

    Dell. Dell propose plusieurs options de services et support en ligne et par téléphone. Leur disponibilité variant selon le pays et le produit, il est possible que certains services ne soient pas proposés dans votre région. Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service à...
