Montage des portillons doubles et ressorts
OUTILLAGE NÉCESSAIRE
•
Marqueur indélébile
•
Mètre ruban
•
1 clé plate 24 mm
•
1 douille de 13 mm
•
1 douille de 17 mm
•
1 douille de 24 mm
•
Embout 6mm
•
Embout ¼"
•
Clé à cliquet
•
Clé dynamométrique 10 - 60 Nm
•
Scie à métaux ou similaire
•
Petit niveau à bulle aimanté
•
Bombe galvanisation à froid (type Galvafroid) en cas de
coupe

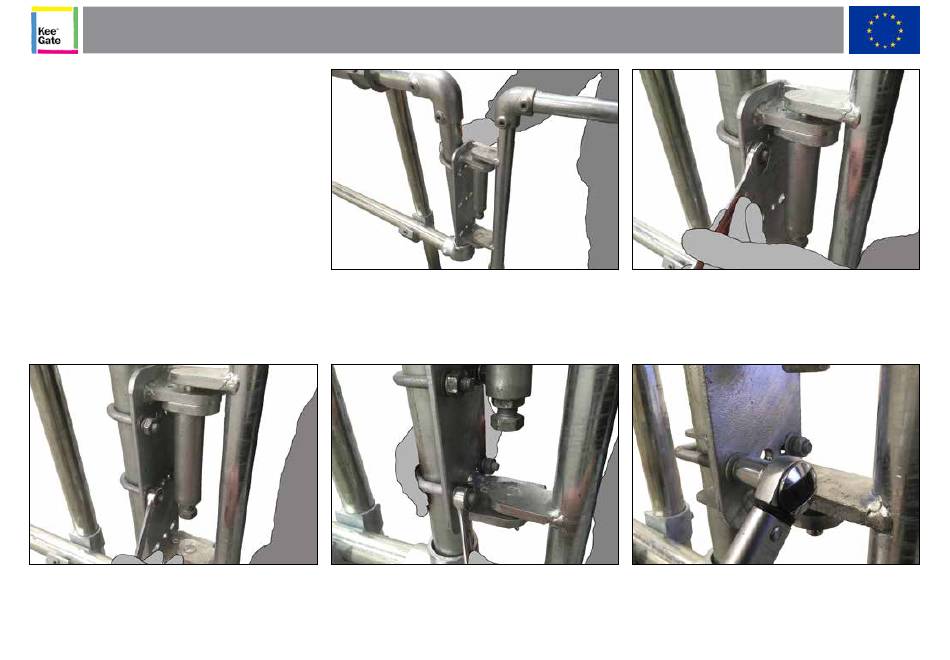

MONTAGE DU PORTILLON AU MONTANT:
Déterminez le sens de fermeture du portillon en fonction du
sens du danger! Toute erreur d'orientation comporte un risque
de blessure grave ou mortelle.
C. Faites passer l'étrier fileté autour du montant / structure
d'appui, puis à travers les trous du milieu de la plaque de
fixation. Assemblez l'étrier fileté à la plaque de fixation à l'aide
d'une rondelle élastique, d'une rondelle plate et d'un écrou.
A. Alignez la plaque de fixation sur la face interne de l'ouverture,
de manière à ce que la main courante du portillon de sécurité
s'aligne sur la partie supérieure du système de garde-corps.
Sélectionnez un étrier fileté à la bonne taille et faites-le passer
autour du montant / structure d'appui, puis à travers les trous
supérieurs de la plaque de fixation..
D. Faites passer l'étrier fileté autour du montant / structure
d'appui, puis à travers les trous inférieurs de la plaque de
fixation. Assemblez l'étrier fileté à la plaque de fixation à l'aide
d'une rondelle élastique, d'une rondelle plate et d'un écrou.
11
B. À l'aide d'une rondelle plate M8 ou M10 et d'un écrou,
assemblez l'étrier fileté au montant / structure d'appui puis
serrez.
E. Serrez les écrous / étriers filetés au couple de 39 Nm, à l'aide
d'une douille de 13 ou 17 mm et d'une clé dynamométrique.
Répétez les étapes A à D pour le portillon de droite.
