SHIFT et SAVE/VIEW. Appuyer encore une fois sur SHIFT pour revenir au mode
ALPHA
Mode NUMERIQUE- Entrer le code approprié à la fonction de 1 à 3 chiffre comme
listé dans l'ANNEXE A. Appuyer sur ENTER puis appuyer sur SHIFT et SAVE/VIEW
pour enregistrer.

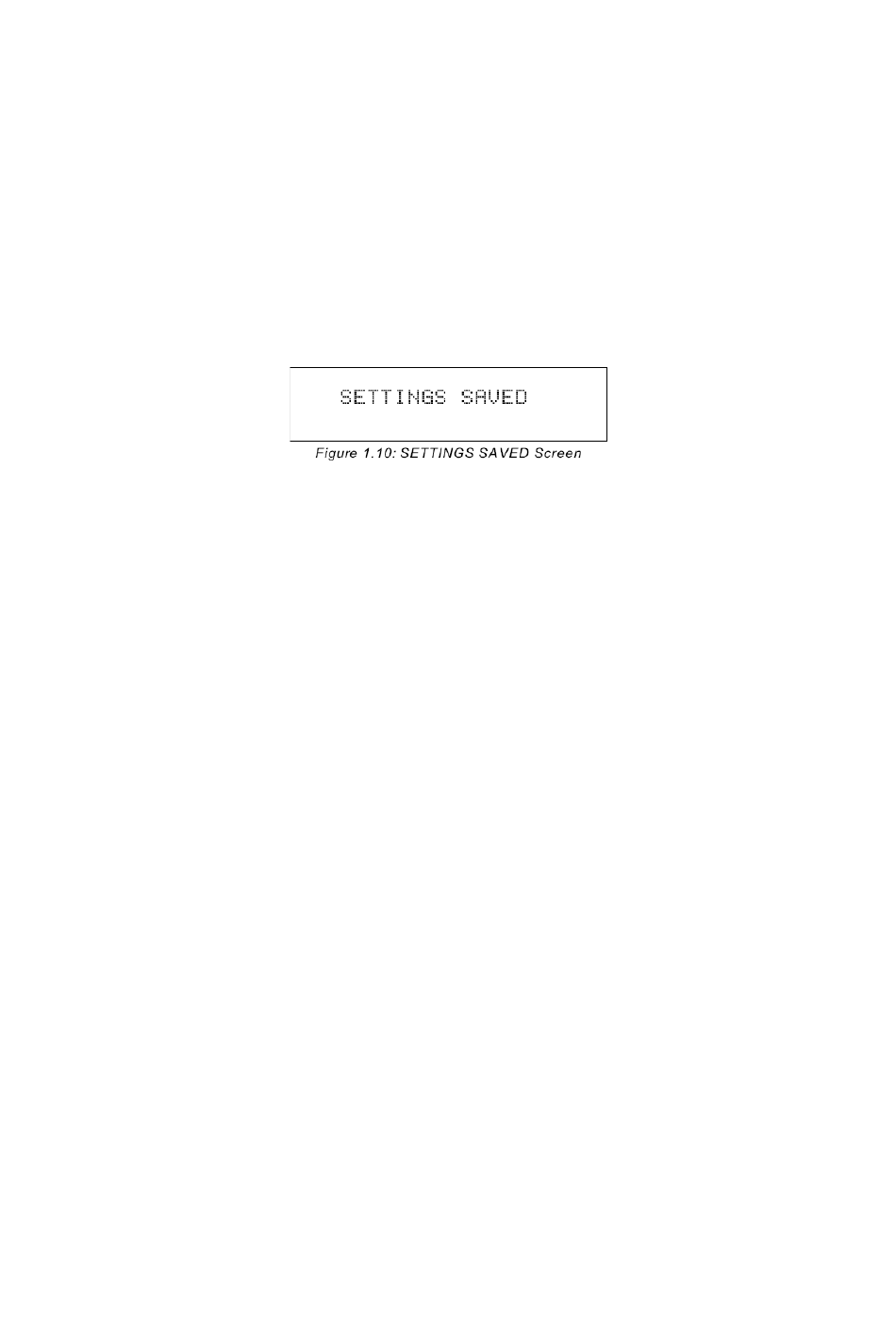

De l'un ou l'autre mode l'écran suivant Figure 1.10 s'affichera et l'AMPS-1 reviendra
en mode NUMERIQUE.

1.5 Connexions AMPS-1

Le côté supérieur de l'Amps-1 comporte un ensemble complet pour fiches banane
universelles et des plots ECG, permettant la connexion de moniteurs ECG de 3, 5, ou
12 brins. Les codes couleurs AHA et CEI entourent des connexions d'ECG.
La position alternée des différents adaptateurs permet une connexion vraiment facile et
maintient parfaitement les brins. Les adaptateurs bananes sont prévus pour recevoir
des fiches de 3 ou 4 mm
Sur le côté inférieur vous trouverez les connexions pour l'alimentation secteur, le port
de communication bidirectionnel RS-232, la pression Invasive (BP), le débit cardiaque
(CO cardiac Output) la température. Une connexion auxiliaire est prévue pour une
utilisation ultérieure. Un bouton poussoir permet de changer la référence pour la
respiration (LA or LL).
De nombreux cordons pour les fonctions BP, IUP, Température sont disponibles et
listés dans l'annexe B.
Une prise mini-jack située sur le côté droit permet une sortie ECG amplifiée et une
entrée Defib.
