D
D. Compartiment de
stockage des boues
20. Pompe de vidange des boues
21. Niveau de boues
22. Tuyau de vidange des boues
23. Sortie de l'eau traitée (+ by-
pass en mode fosse toutes eaux)

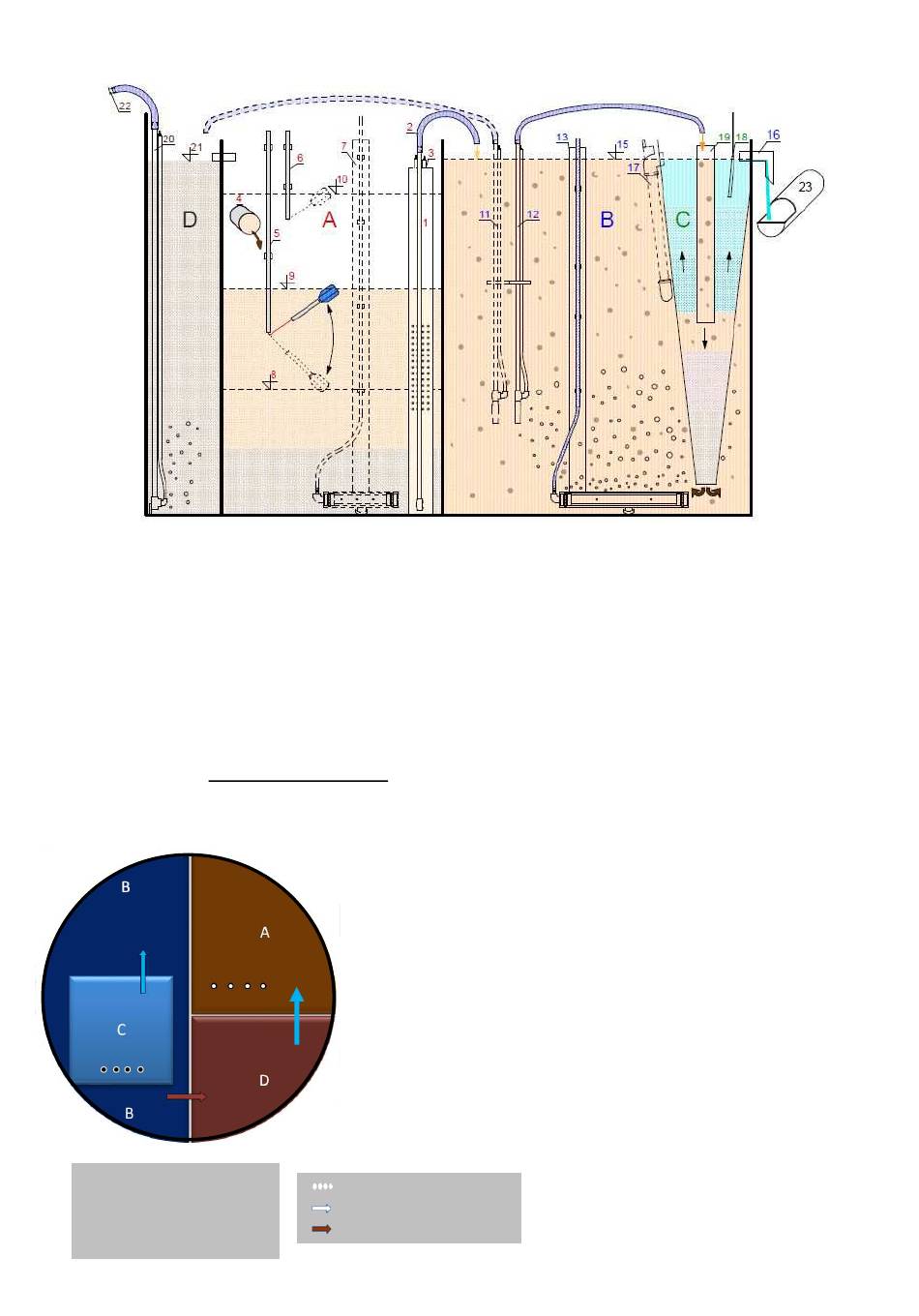

3.5.2. Phase de recirculation
Pour un bon fonctionnement de la mini station, une recirculation est nécessaire 1 à 4 fois par jour (ceci
est automatique).
Légende :
A.
Bassin d'accumulation
B.
Bassin d'aération
C.
Clarificateur
D.
Stockage des boues
ANC-ENT Topaze T5-T8-T12-T16 ANNEAU juin 2013
A. Bassin d'accumulation
1. Crépine
2. Tuyau de refoulement des eaux usées
3. Pompe primaire airlift n°1
4. Arrivée des eaux usées
5. Poire de régulation
6. Poire d'alarme
7. Diffuseur fines bulles
8. Niveau de déclenchement de la
recirculation
9. Niveau de déclenchement du transfert de
l'effluent
10. Niveau d'alarme
Dans le cas d'une alimentation réduite en eaux usées de la mini station,
l'électrovanne commandée par un contact à flotteur de niveau minimum
dans le bassin d'accumulation met la station en phase de recirculation.
Cette phase consiste à couper l'alimentation en air du bassin d'aération,
à effectuer un auto-nettoyage du clarificateur et à extraire les boues du
bassin d'aération vers le compartiment de stockage des boues par la
pompe n°3. Les surnageants provenant du stockage des boues
retournent dans le bassin d'accumulation par débordement.
Ce système de recirculation permet de maintenir une concentration
optimale de boues dans le bassin d'aération et une dégradation des eaux
usées dans le bassin d'accumulation (par aération) réduisant ainsi les
nuisances olfactives.
Dès que l'eau dans le bassin d'accumulation atteint un niveau suffisant,
le contact à flotteur actionne l'électrovanne et rétablit les conditions
normales de fonctionnement (phase d'aération).
Aération
Transfert de l'effluent
Transfert des boues
E
B. Bassin d'aération
11. Pompe airlift n°3
12. Pompe airlift n°2
13. Diffuseur fines bulles
14. Niveau des boues
15. Niveau maximal dans ce compartiment
C. Clarificateur
16. Sortie de l'eau traitée
17. Système d'aspiration
des surnageants du
clarificateur
18. Aération du clarificateur
19. Clifford
6
