Installation de l'appareil extérieur
• Installez l'appareil extérieur sur une base rigide (p. ex.
une dalle de béton) afin d'éviter les bruits et vibrations
nuisibles.
• Utilisez une dalle de béton ou des blocs de béton
constituant une base solide et parfaitement horizontale.
Fixez solidement l'appareil avec des boulons.

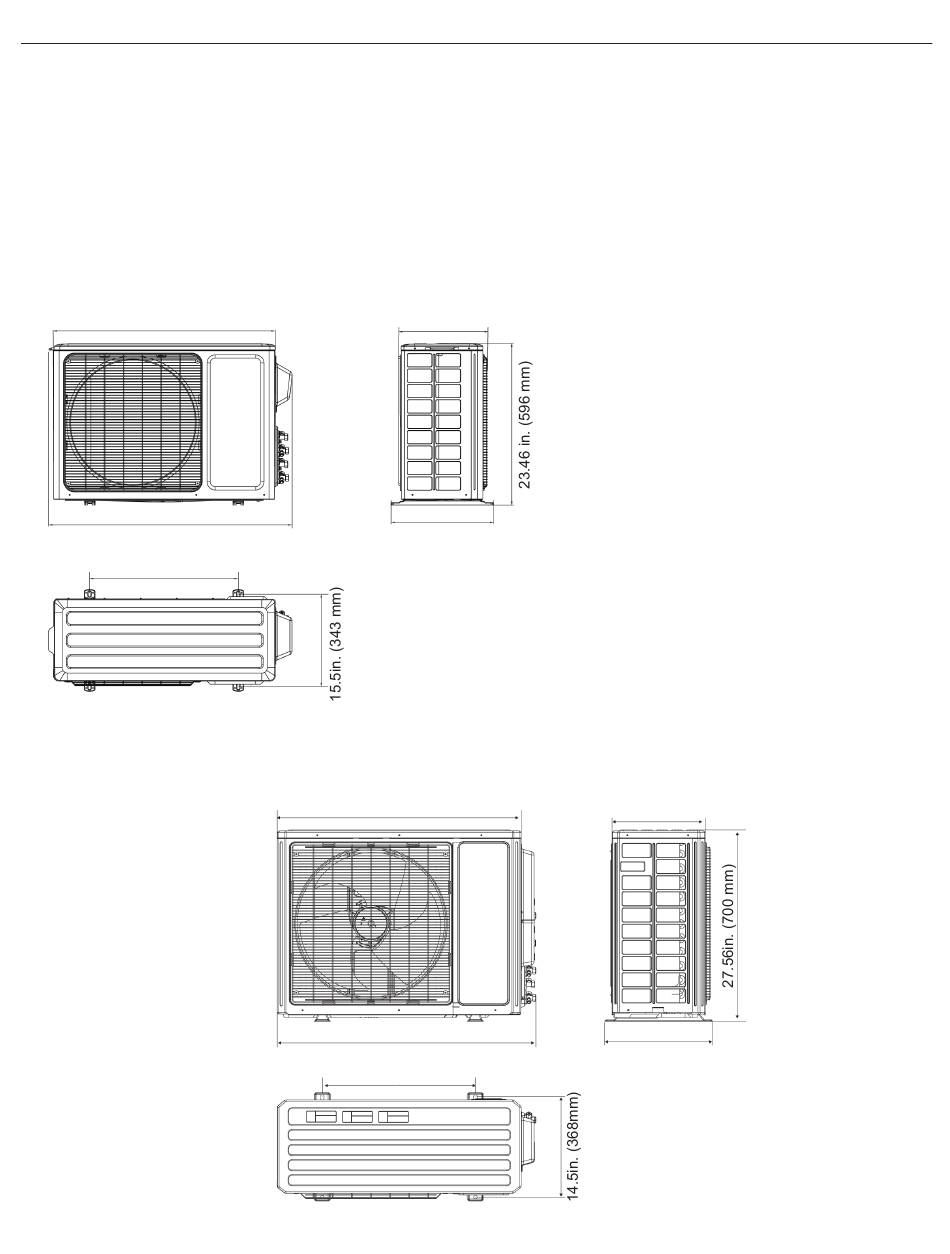

FIG. 7
32.09 in. (815 mm)
35.39 in. (899 mm)
21.65 in. (550 mm)
18KBTU/H
12.44 in. (316 mm)
14.88in. (378 mm)
FIG. 8
35.12 in. (892 mm)
37.24 in. (946 mm)
22.05 in. (560 mm)
• Dans les régions ou il neige, l'appareil doit être installé
au-dessus de la poudrerie.
• Pour plus de détails à ce sujet et sur les dégagements
prescrits, consultez les informations sur le choix d'un
emplacement en pages 6 et 7.
Ancrage de l'appareil extérieur
Ancrez l'appareil extérieur sur la dalle de
béton avec des tire-fonds ou des boulons
appropriés, selon le modèle.
REMARQUE : Les tire-fonds ne sont pas
fournis avec l'appareil.
Pour calculer les mesures des trous de
montage, consultez les schémas de
montage de l'appareil (figures 7 à 10).
24KBTU/H, 30KBTU/H
13.43 in. (341 mm)
15.59in. (396 mm)
