VFH InverterFlex - Mini-thermopompes bibloc sans conduite pour l'extérieur
®
Présentation du système de la série InverterFlex:
Les systèmes de la série InverterFlex permettent de jumeler un appareil extérieur à un maximum de cinq appareils intérieurs, selon les
capacités des appareils. La nomenclature du modèle extérieur indique le nombre de raccords pour appareils intérieurs. Par exemple, un
appareil tri-zone peut réguler la température de 3 zones ou faire fonctionner 3 appareils intérieurs.
Nomenclature de modèle extérieur
A - V
B=INTÉRIEUR TIRET V=INVERSEUR
Nomenclature de modèle intérieur
Les appareils intérieurs conçus pour une installation avec ces modèles extérieurs
utilisent la nomenclature suivante :
B - V
B=INTÉRIEUR TIRET V=INVERSEUR
Plusieurs modèles intérieurs peuvent être utilisés
avec l'appareil extérieur, incluant les modèles
suivants : mini bibloc sans conduite haut sur le
mur, cassette de plafond, unité de traitement d'air
avec conduites, unité au sol/plafond et console
au sol. Pour plus de détails, consultez le manuel
d'installation, d'utilisation et d'entretien de
chaque modèle intérieur. REMARQUE : Selon le
type des appareils intérieurs choisis, ils peuvent
être commandés par une télécommande ou par
un thermostat au mur, voire par les deux.
F H
Série H=THERMOPOMPE
FLEX
F H
Série H=THERMOPOMPE
FLEX
Appareil intérieur de
type cassette
A-VFH18DA-1
18 D
CAPACITÉ
TYPE D'APPAREIL INTÉRIEUR
KBTU/H
D=Deux zones
18
T=Trois zones
24
Q=Quatre zones
30
P=Cinq zones
36
42
B-VFH09MA-1
09 M
CAPACITÉ
TYPE D'APPAREIL INTÉRIEUR
BTU/H
M=Mini bibloc sans conduite haut sur
le mur
09
C=Cassettes de plafond
12
D=Unité de traitement d'air avec
18
conduites
U=Montage universel (montage au sol/
plafond)
F=Console au sol

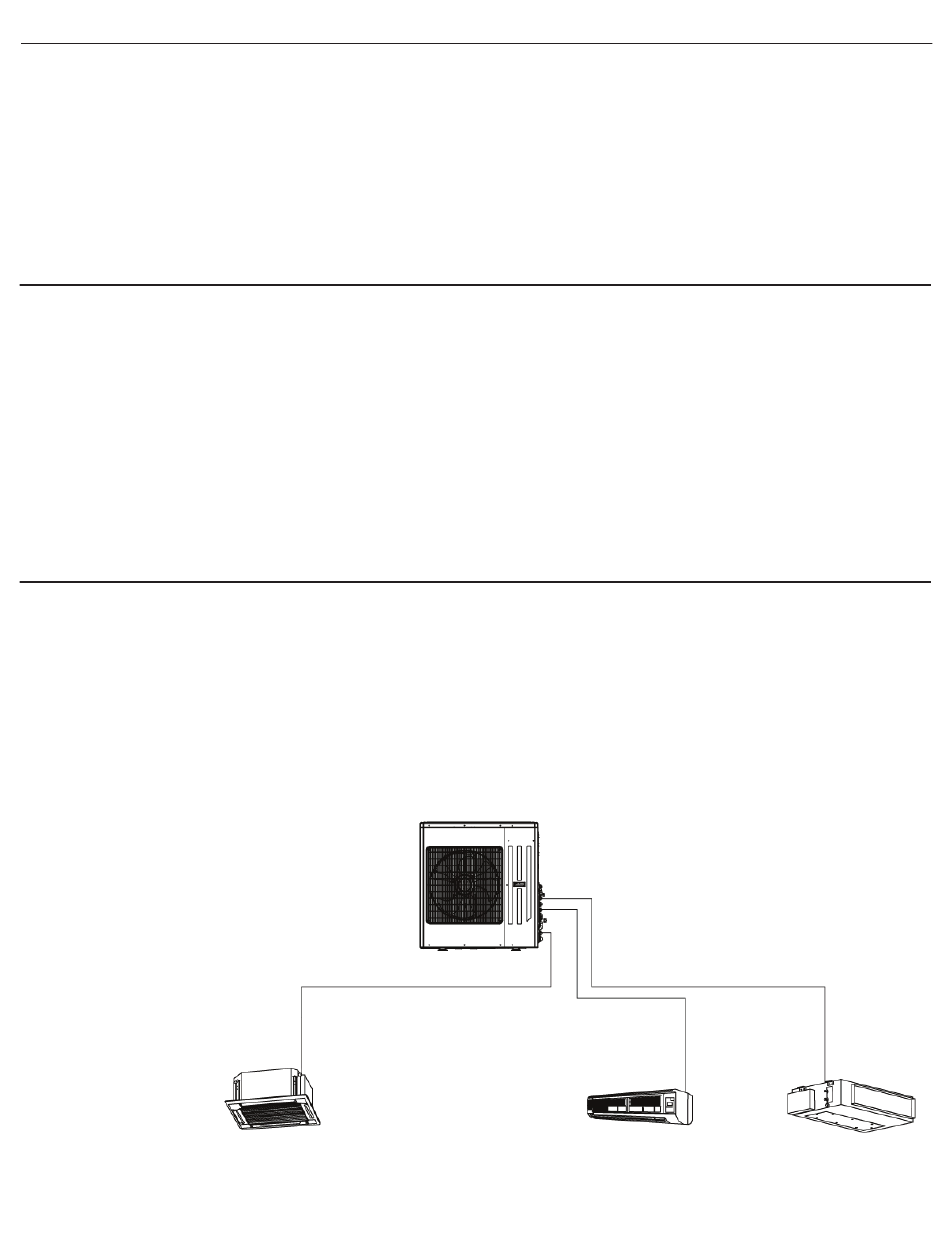

EXEMPLE DE SYSTÈME À TROIS ZONES
Appareil extérieur
Appareil intérieur
monté au mur
4
Heat Controller
A - 1
LETTRE DE TIRET 0=115V
VERSION
1=230V
A - 1
LETTRE DE TIRET 0=115V
VERSION
1=230V
Appareil intérieur
avec conduites
(bouche d'air
rectangulaire)
