Mode d'emploi
Merci d'avoir choisi le Roland DIF-AT24.
Avant d'utiliser cet appareil consultez la section : "PRÉCAUTIONS
D'UTILISATION" (p. 2, 3) et "REMARQUES IMPORTANTES" (p. 4).
Ces sections vous donnent des informations importantes sur
l'utilisation de l'appareil. De plus, afin de maîtriser toutes ses
fonctions et possibilités, lisez la totalité du mode d'emploi.
Conservez-le pour toute consultation future.
Caractéristiques

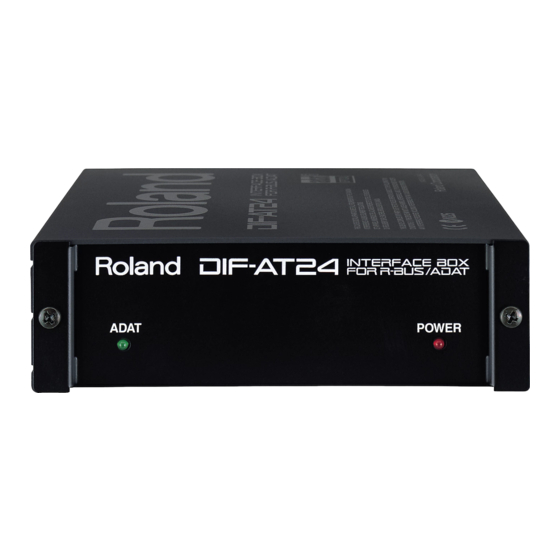

Le DIF-AT24 vous permet de transférer un maximum de
8 canaux audionumériques 24-bits entre un appareil avec une
interface R-BUS et un appareil équipé d'une interface ADAT.
* ADAT est une marque déposée de Alesis Corporation.
* Tous les noms de produits mentionnés dans ce document sont des marques déposées
par leurs propriétaires.
Copyright © 2003 ROLAND CORPORATION
Tous droits réservés. Interdiction de reproduire ce document sans la permission écrite de
Site Internet de Roland : http://www.roland.fr
ROLAND CORPORATION.
Publicité
Table des Matières
Manuels Connexes pour Roland DIF-AT24
Sommaire des Matières pour Roland DIF-AT24
-
Page 1: Caractéristiques
Conservez-le pour toute consultation future. Caractéristiques Le DIF-AT24 vous permet de transférer un maximum de 8 canaux audionumériques 24-bits entre un appareil avec une interface R-BUS et un appareil équipé d’une interface ADAT. -
