Notice d'installation, d'utilisation et de maintenance pour UniSwitch IFc

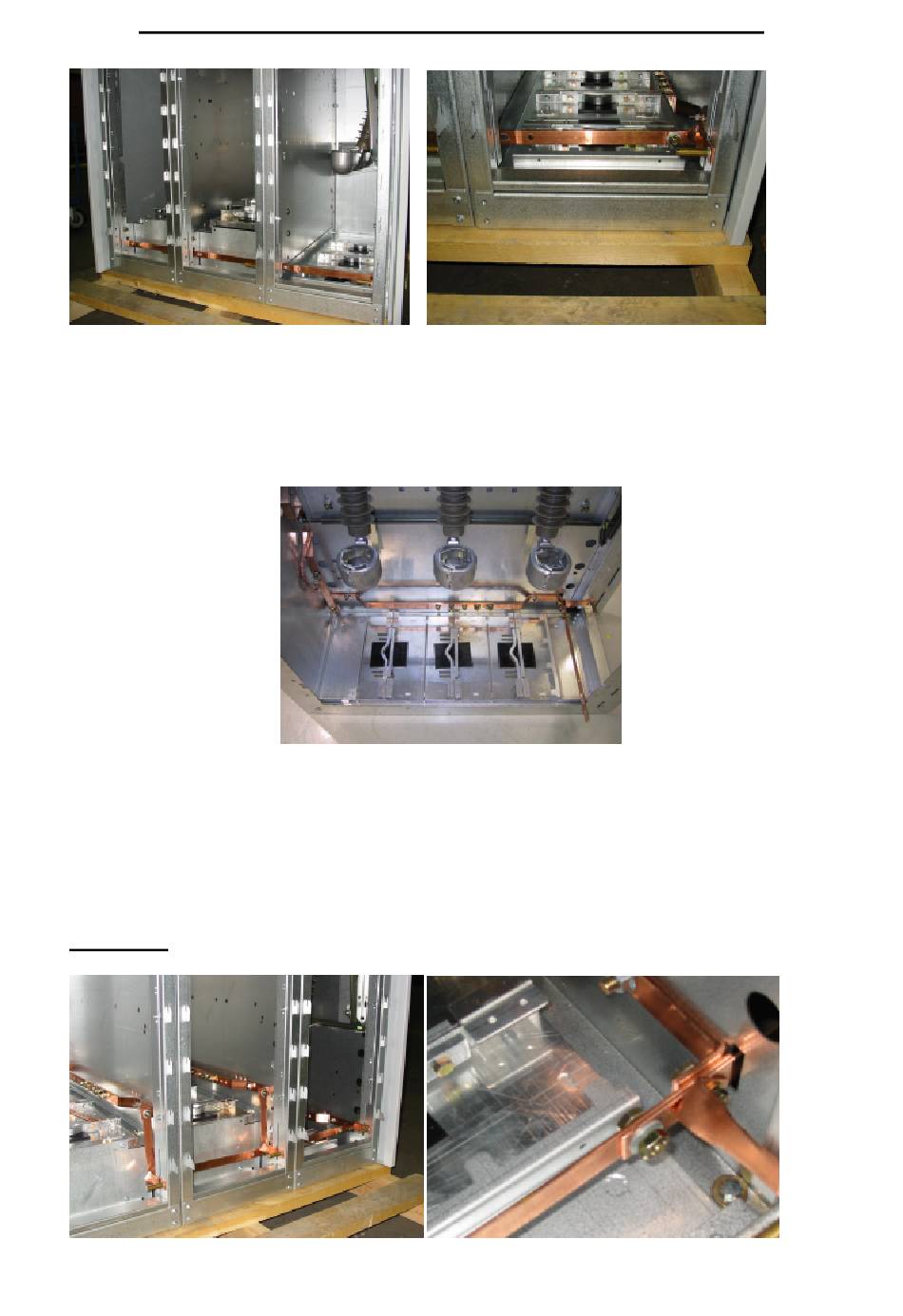

4. Dans l'unité fonctionnelle finale du côté gauche :
Oter l'opercule de passage de la barre de terre au bas du panneau latéral.
Mettre en place la barre de terre pour la connexion extérieur ( Kit A ).
Fixer cette barre au collecteur de terre des cellules avec 2 boulons M10x20.
Mettre en place un boulon M12X20 pour la connexion externe de la terre du poste.
Cas où la terre du poste est située du côté droit du tableau
1. Démonter les barres de terre de chacune des cellules.
2. Placer les barres de terre dans les compartiments câbles afin de réaliser la continuité du
circuit entre les unités fonctionnelles du tableau vers la connexion de terre du poste.
3. Oter l'opercule de passage de la barre de terre sur le panneau latéral à l'extrémité
droite du tableau.
Remarque :
ABB Automation division Energie
L'unité fonctionnelle de gauche ne sera pas équipée de barre de terre.
-27-
réf : 3 YFE 150 801
