Siemens SAK 53 Notice D'installation

s
Clavier
SAK 53
Notice d'installation
Fig. 1
Fig. 2
T
}
Fig. 3
Q
W
E
R
ST1
q
Y
U
I
O
P
{
1. Fonction du produit
Le clavier SAK 53 sert à commander et à paramétrer les
centrales d'alarme.
2. Matériels
Le conditionnement du clavier SAK 53 contient:
- un clavier SAK 53
- un kit Langue SLK 53 avec:
- une notice d'installation,
- un manuel d'utilisation,
- une face avant décor,
- une étiquette d'information.
3 Instructions de montage
Le clavier SAK 53 est prévu pour être installé à l'intérieur
des locaux, dans des pièces non humides. Il ne doit pas être
exposé aux chutes d'eau et aux éclaboussures.
Evitez de toucher et de répandre de la poussière sur les
contacts de touches.

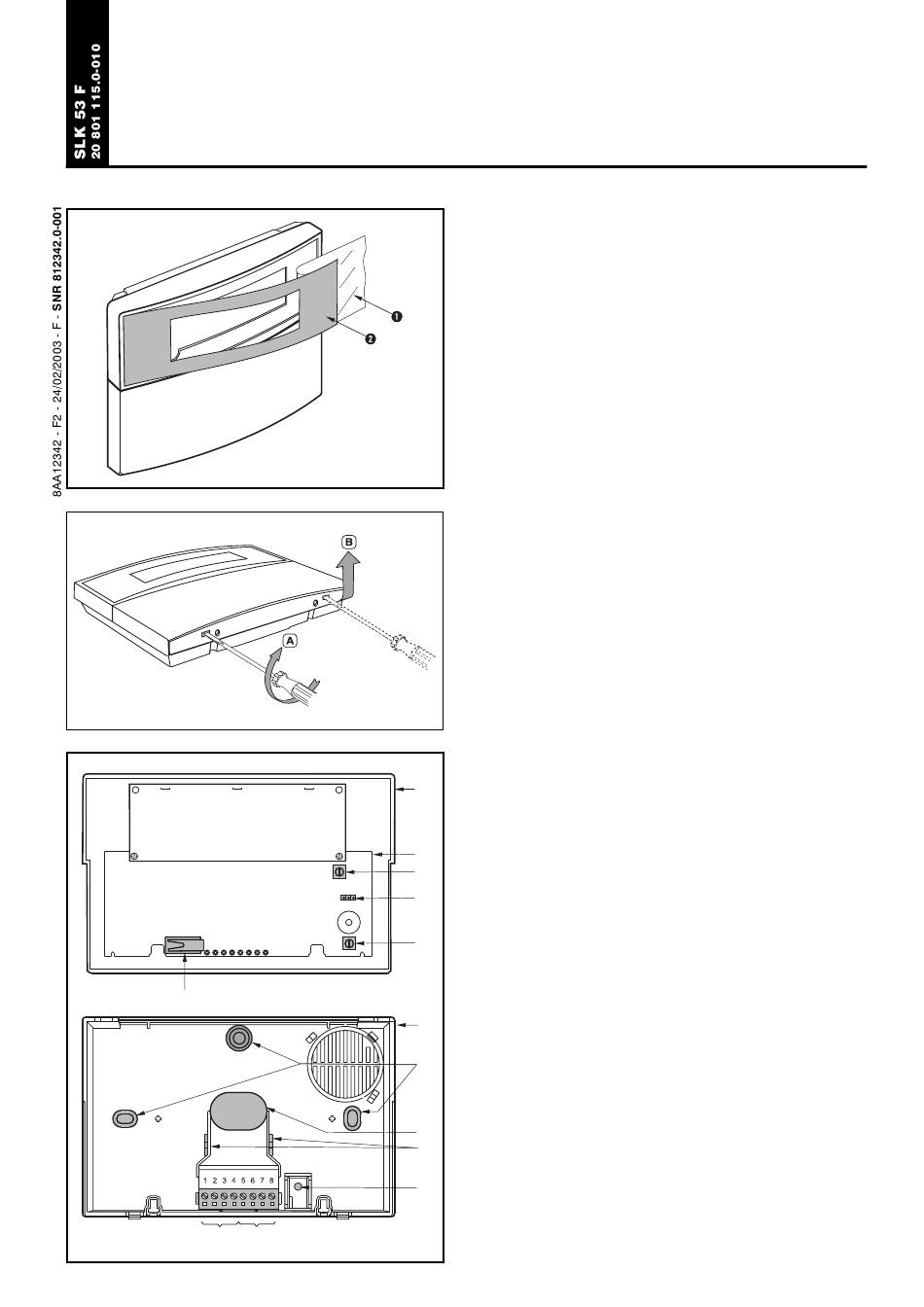

3.1 Mise en place de la face avant décor (fig.1)
1 - Décoller à moitié l'autocollant Q situé sous la face avant
décor.
2 - Caler W la face avant décor à l'extrémité gauche de
son emplacement.
3 - Mettre en place la face avant décor tout en retirant
l'autocollant.
3.2 Ouverture du boîtier (fig. 2)
1 - Défaire les 2 ergots (A) et soulever le couvercle (B).
3.3 Composants du produit (fig. 3)
- Q Embase du boîtier.
- W Carte SMK 53.
- E Potentiomètre de réglage de l'afficheur.
- R Cavalier de réglage du volume sonore du buzzer.
- T Autoprotection.
- Y Capot du clavier.
- U Trous de fixation.
- I Entrée de câble.
- O Collier de fixation de câble.
- P Emplacement de la vis d'autoprotection à l'arrachement.
- { Connexion E-Bus.
- } Connexion non utilisé.
- q Potentiomètre de réglage du volume sonore du buzzer.
3.4 Montage du boîtier (fig 3)
1 - Faire passer le câble par une entrée de câble (I).
2 - Fixer l'embase au moyen de 3 vis (U).
3 - Utiliser les colliers de fixations du câble (O).
