techem radio 3 Instructions De Montage

INSTRUCTIONS DE MONTAGE
Compteur d'eau montage appa-
rent radio 3 / vario 3 (MID)

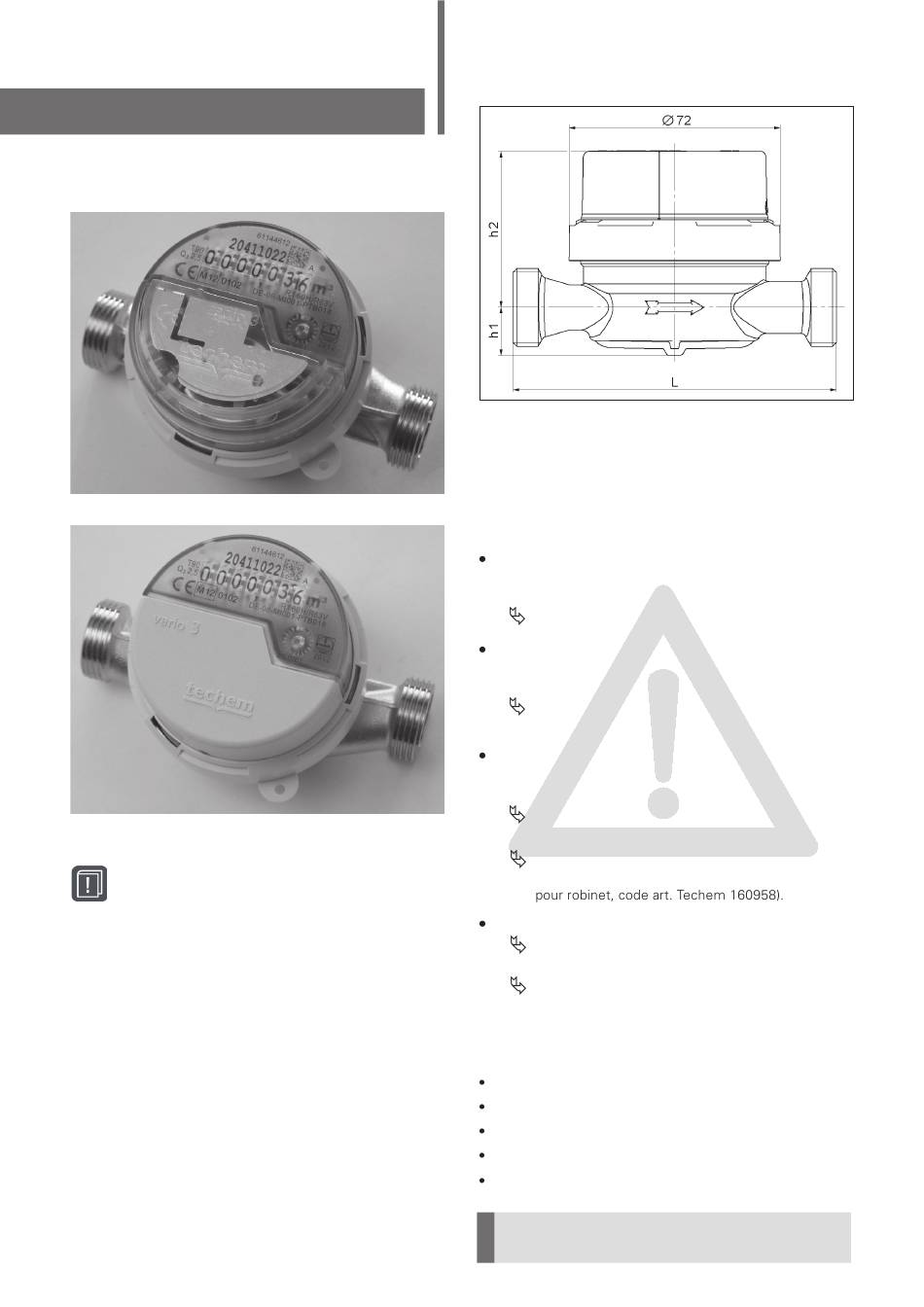

Exemple: Compteur d'eau montage apparent
radio 3 (MID) avec module radio
Exemple: Compteur d'eau montage apparent
radio 3 (MID) avec segment capot
Remarques importantes
Groupe ciblé
Ce manuel est destiné à un personnel qualifié. Les
étapes de base ne sont donc pas abordées.
Page 4.2.3
Conception de l'appareil
Hauteur (h2) AP vario3: 53/58 mm
Hauteur (h2) AP radio3: 62/67 mm
Hauteur (h1): 15/16/17 mm
Longueurs (L) G 3/4 B: 80 mm, 110 mm, 130 mm
Longueur (L) G 1 B: 130 mm
Consignes de sécurité et avertissements
de danger
Raccordement à vis:
Exagérer le serrage de la vis peut entraîner des
dommages, notamment sur le filet et les joints.
Ne pas trop serrer les vis.
Résidus d'eau d'essai:
Des dommages causés par des compteurs d'eau
gelés sont possibles.
Décongélation dans une pièce à température
contrôlée.
Éléments d'étanchéité:
Des dommages ou un défaut d'étanchéité sont
possibles.
Nettoyer et contrôler les surfaces
d'étanchéité.
Contrôler le filet et le lubrifier d'un lubrifiant
conforme à KTW/TVO (par ex. graisse
Erreur de facturation:
Ne pas monter les compteurs d'eau dans de
lignes de circulation.
Attention au sens d'écoulement!
Désignation de l'appareil
Le compteur totalisateur comprend les indications
suivantes:
Marquage CE,
numéro de série,
année de construction,
caractéristiques métrologiques,
libellés de métrologie, y compris nombre du
certificat d'homologation.
!
Cette information fait partie de l'appareil et doit en
tout temps être disponible à l'utilisateur.
