Les deux piles de commutateurs, présentées sur le côté gauche de la Figure 9 avec des
câbles bleus et rouges, sont composées d'un commutateur par châssis. La première pile
utilise les commutateurs présents dans les emplacements pour module d'E/S A1 de chaque
châssis modulaire M1000e et la seconde pile utilise les commutateurs présents dans les
emplacements pour module A2. Ces deux piles sont conçues pour être
utilisées pour la gestion des hôtes virtuels et la
migration des invités virtuels, respectivement.
Comme la gestion des hôtes virtuels et la
migration des invités virtuels ont de faibles
exigences en termes de bande passante en
amont, ces piles ont uniquement besoin d'une
paire de ports de données sortantes Gigabit
chacune, ce qui améliore considérablement le
coût total de possession. Les performances de
migration des invités virtuels tirent également
parti de la bande passante intercommutateur
haut débit fournie par les modules d'empilage. Il
est possible d'étendre ces deux piles sur
12 châssis pour connecter jusqu'à 192 serveurs
modulaires.
Les autres piles de commutateurs dans cet
exemple, présentées sur le côté droit de la
Figure 9 avec des câbles verts, sont composées
des deux commutateurs dans les emplacements
pour module d'E/S B2 et A2 de chaque châssis.
Ces piles sont conçues pour le trafic utilisateur
des invités virtuels et sont configurées avec des
groupes
LAG
compatibles
LACP
vers
les
16 serveurs modulaires de chaque châssis.
Comme dans l'exemple du haut débit serveur,
chacune de ces piles ne peut prendre en charge
qu'un seul châssis modulaire M1000e. Ces piles
ont également besoin d'une bande passante en
amont plus élevée que les deux piles de gauche,
car la majeure partie du trafic réseau en amont
du châssis est généré par des applications
d'invité virtuel. Dans cette configuration, une
paire de ports de données sortantes 10 GbE

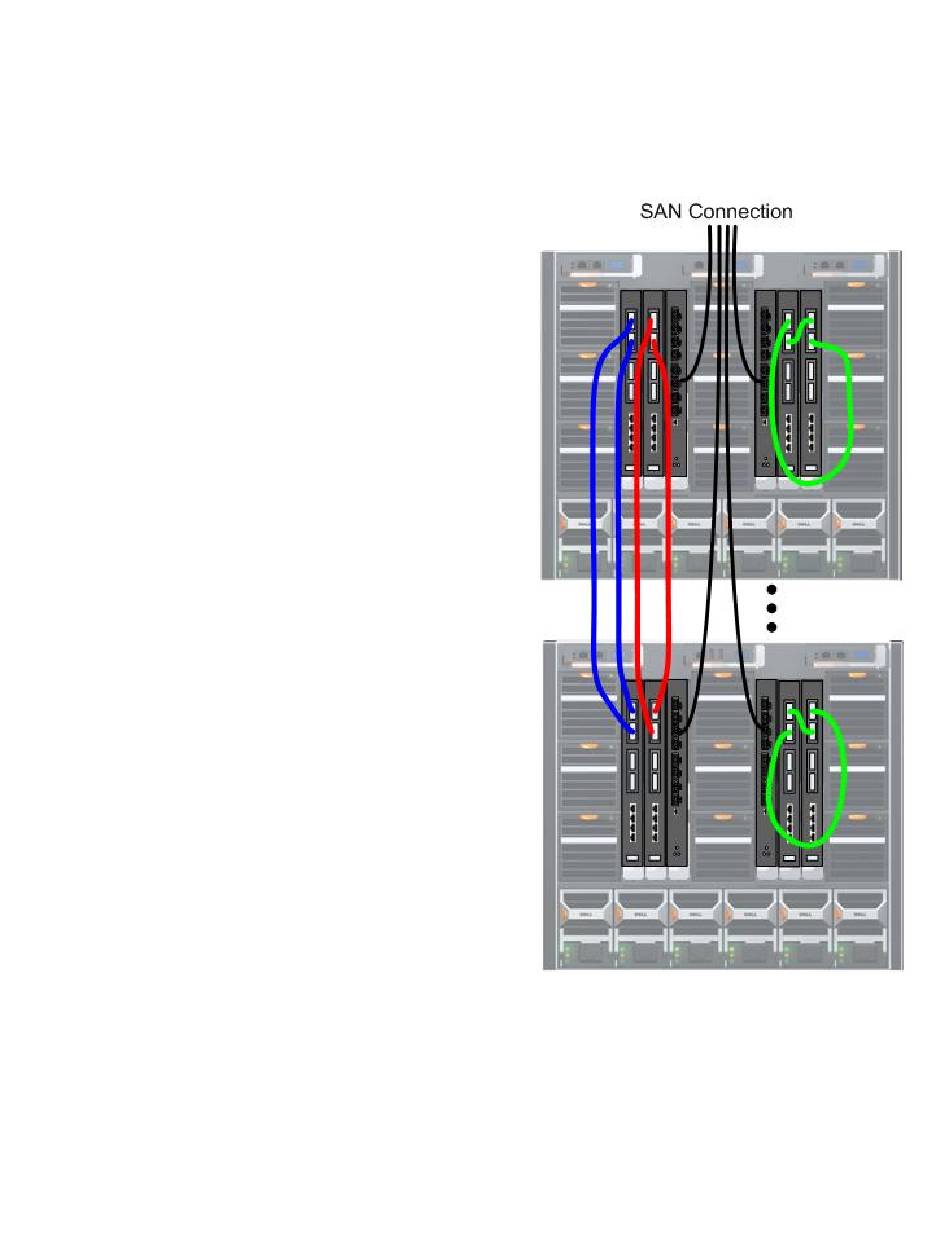

Figure 9 : Empilage pour la virtualisation
suffit. Un port de données sortantes est connecté
à chaque commutateur dans une pile. Cela
permet de bénéficier de performances continues
optimales en cas de panne d'un commutateur.
Quatre ports de données sortantes 10 GbE sont
disponibles, ce qui permet d'augmenter le débit
des données sortantes. Toutefois, dans cet
exemple, deux ports de données sortantes
10 GbE par pile suffisent.
