Réglages
DANGER
Danger de blessures mortelles par choc électrique
Même après avoir débranché la fiche de secteur, certains composants de la carte de l'appareil peuvent rester sous tension 230 V.
•
Avant de retirer les couvercles, débranchez complètement la commande de l'appareil de l'alimentation électrique.
•
S'assurer que la carte est hors tension.
7.1
Réglage des résistances terminales dans les réseaux RS485
Exemples pour activer ou désactiver les résistances terminales dans les réseaux RS485.
•
Les commutateurs DIP 1 et 2 se trouvent sur la carte-mère de la commande Control Basic / Touch.
•
Longueur maximale 1 000 mètres pour la connexion RS485
Si seul le Reflex Control Remote se trouve sur la commande, les résistances terminales doivent être activées sur le Reflex Control Touch /
Basic. Si d'autres modules Reflex sont ajoutés, ces derniers seront raccordés à l'interface RS485 du Control Touch / Basic.

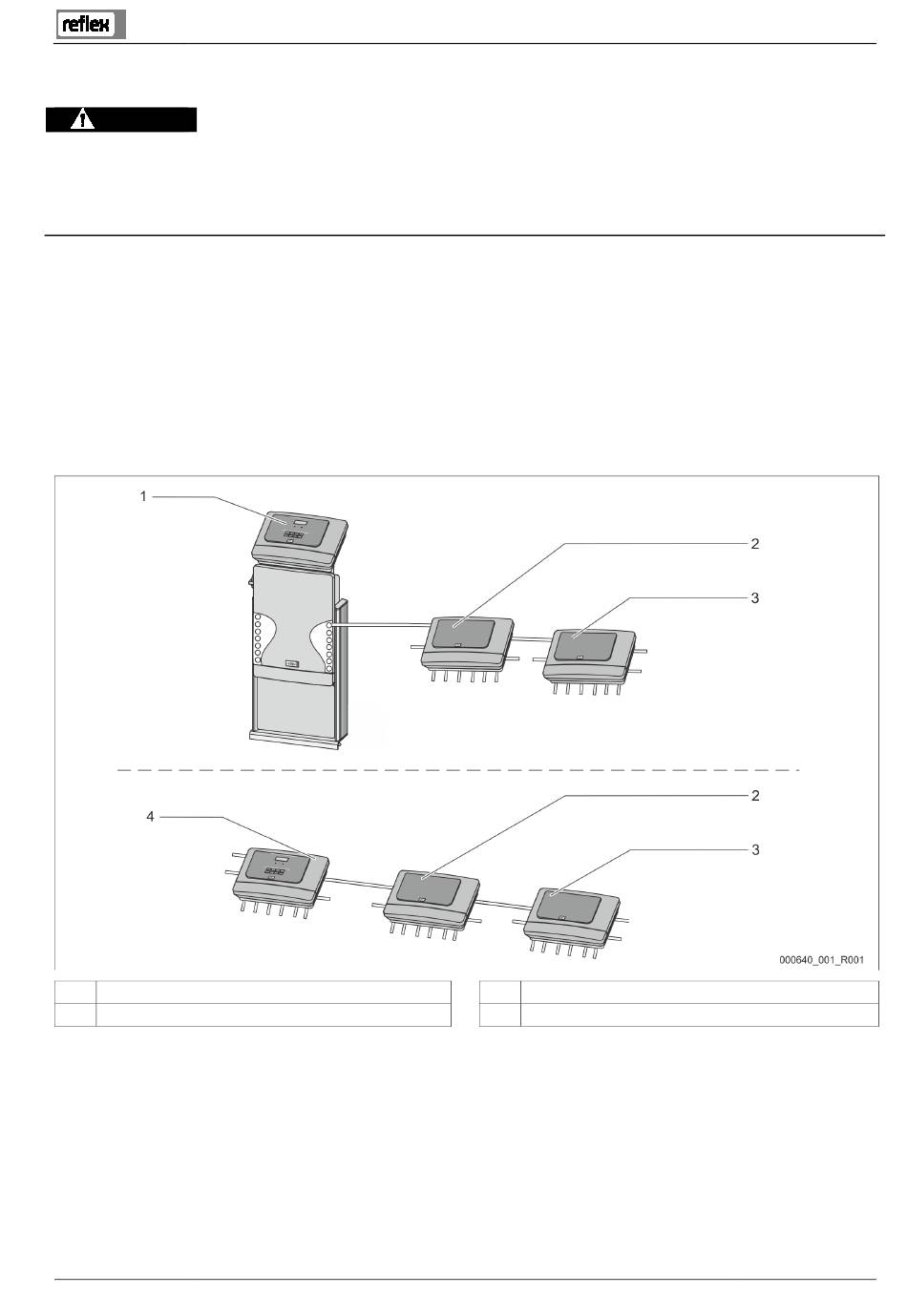

Commandes d'appareil avec le Reflex Control Remote et le module E/S ou le module bus
1
Commande Control Touch avec le Control Remote
2
Module E/S
3
4
Reflex Control Remote — 29.06.2018
Module bus
Commande Control Basic avec le Control Remote
Réglages
Français — 19
