6.3
Raccordement de la connexion RS485 sur la commande Control Basic

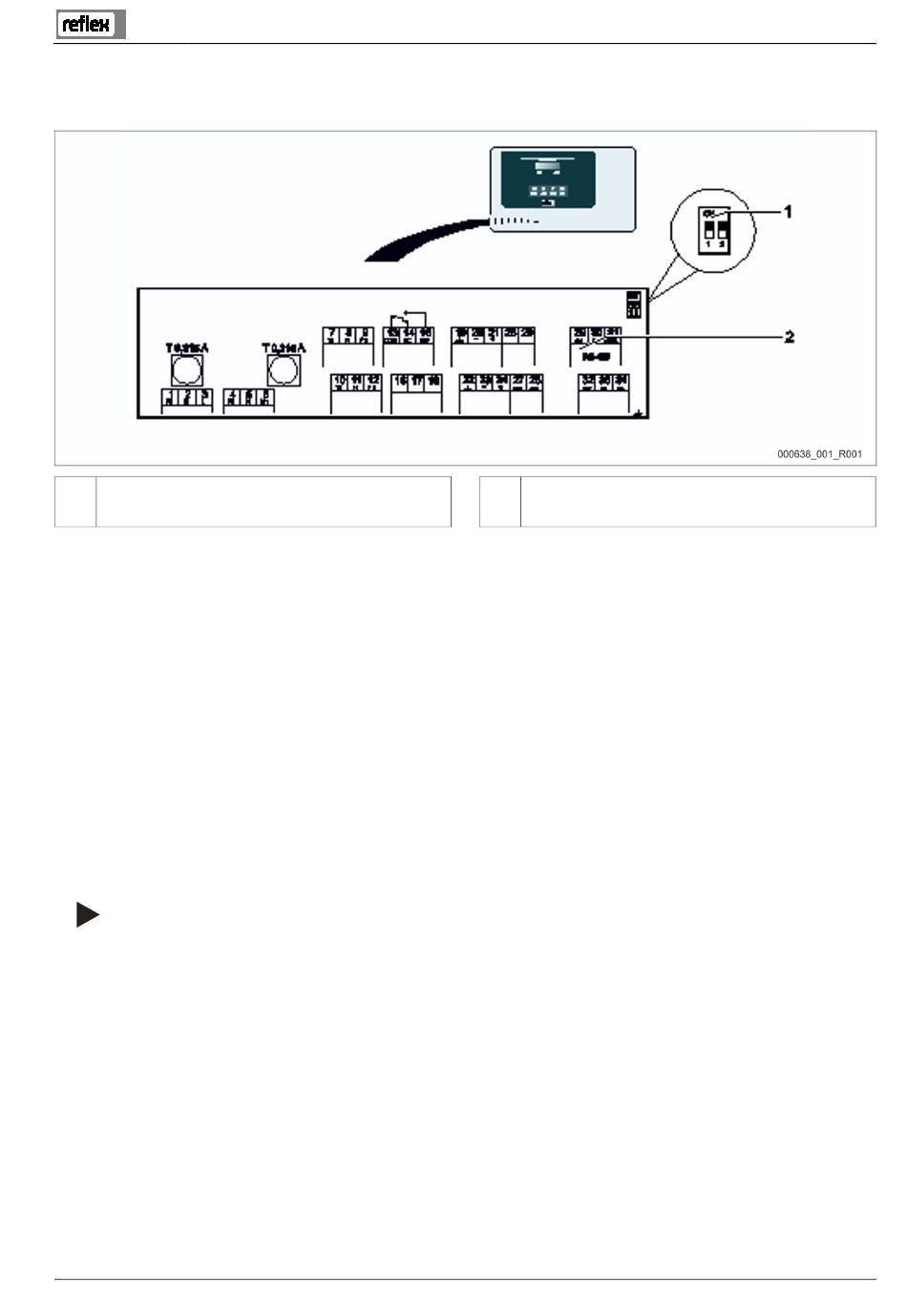

Schéma de raccordement du Reflex Control Remote
1
Commutateurs DIP 1 et 2 en position active
•
La résistance terminale est activée
Procéder comme suit :
1. Ouvrir le couvercle du boîtier de la commande Control Basic.
2.
Monter l'adaptateur dans la zone supérieure droite du fond du boîtier (voir 6.1.1).
3. Connecter la carte-mère au Reflex Control Remote à l'aide du câble RS485 fourni.
Raccordement sur les bornes 29, 30 :
•
Jaune/blanc sur la borne 29
•
Vert/blanc sur la borne 30
•
Connecteur RJ45 sur le Reflex Control Remote.
4.
Si le Reflex Control Remote est utilisé via LAN, introduire un câble LAN dans le passe-câble de l'armoire de commande et le raccorder
avec la prise LAN du Reflex Control Remote.
5. Passer le câble réseau à travers un passe-câble et raccorder l'alimentation en tension au Reflex Control Remote.
•
Raccorder le bloc d'alimentation fourni à la prise 2 du Reflex Control Remote.
6.
Activer sur la carte-mère du Control Basic les résistances terminales.
•
Commutateurs DIP 1 et 2 en position MARCHE.
Remarque !
En cas de mise à jour du Reflex Control Basic, débrancher le Reflex Control Remote du bus RS485!
2
Reflex Control Remote — 29.06.2018
Bornes de raccordement pour la connexion RS485
Raccordement
Français — 17
