UTILISATION DU SYSTEME DE TELEMETRIE HITEC
1. Vérifier que l'émetteur AURORA, le module HF SPECTRA et le récepteur OPTIMA disposent
des dernières versions de firmware (micrologiciel intégré). Utiliser pour cela le module
optionnel HPP-22 et un PC connecté au site ://www.mrcmodelisme.com.
2. Mettre à jour si nécessaire l'émetteur, le module SPECTRA et le récepteur OPTIMA avec le
module HPP-22.
3. Connecter les capteurs sur le HTS-SS de la façon suivante :
a. Les capteurs de température sur T1, T2, T3 ou T4 du HTS-SS
b. Le capteur GPS sur G (GPS) du HTS-SS
c. Le capteur Jauge de carburant sur F (Fuel) du HTS-SS
d. Les capteurs de régime sur R1 ou R2 du HTS-SS
4. Connecter le cordon torsadé fourni entre le connecteur D (Data) du HTS-SS et le connecteur
DATA du récepteur OPTIMA 7 ou 9
5. Connecter le cordon de servo Femelle-Femelle fourni entre le connecteur P (Power) du HTS-
SS et l'un des connecteurs de voie du récepteur OPTIMA (sur une voie libre ou au moyen
d'un cordon en Y)
6. Mettre sous tension l'émetteur AURORA 9 et valider le mode Emission
7. Mettre sous tension la réception
8. Vérifier que la liaison est établie (la tension de la batterie de réception s'affiche sur l'écran
principal, à la gauche de la tension de l'émetteur)
9. Réglez les paramètres des capteurs en accédant au menu SONDES (appui sur l'icône SYSTEM
depuis l'écran principal)

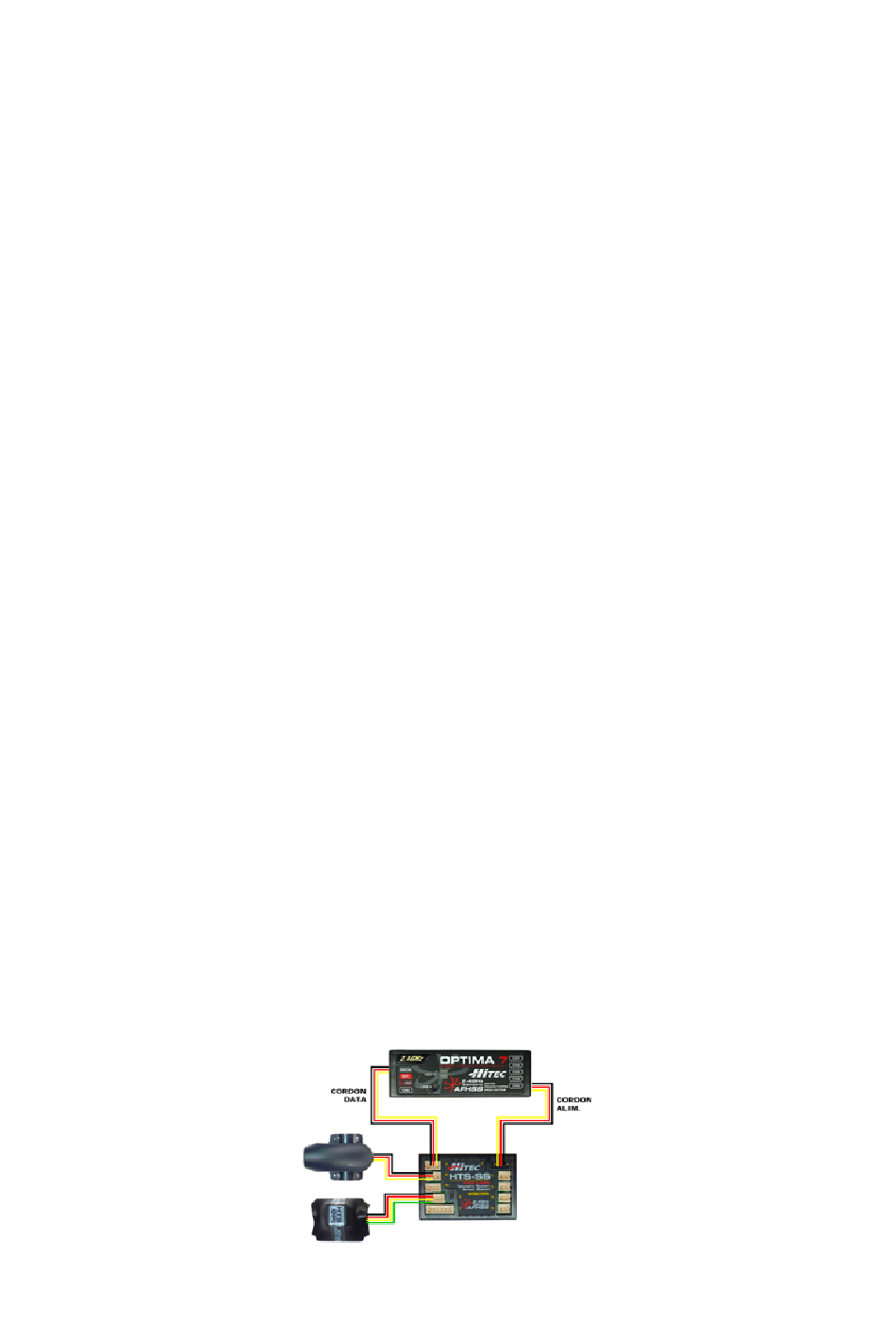

Exemple de branchement du système de télémétrie sur un récepteur OPTIMA 7
