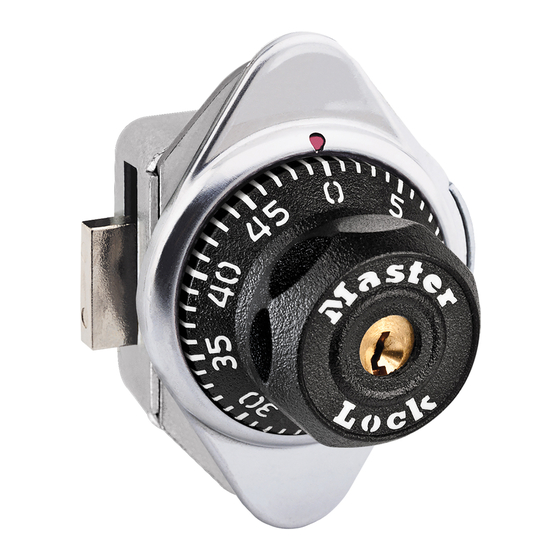

Master Lock 1630 Instructions D'installation

Built-In Combination Locks • Serrures à combinaisons intégrées • Cerrojos con combinación incorporados
Installation Instructions • Instructions d'installation
Instrucciones de instalación
1630 • 1631 • 1652 • 1653 • 1654 • 1655 • 1657 • 1670 • 1671 • 1690
IMPORTANT: Master 1630 1652 1654
n n
1657 is for right or left hinged doors. See sheet 7000-0137 for installation instructions for left-hand hinged doors. Install locks with serial numbers in consecutive order—start with
shipping case No. 1. The outside of each shipping case shows range of serial numbers in it. Individual locks are packed in numerical order. CAUTION: Front and back parts of
locks must be installed paired as received. Mismatched pieces will not allow lock to function properly.
IMPORTANT: Les Master 1630 1654
n
sont pour les portes dont les charnières sont à gauche Le modèle 1657 de Master convient aux portes qui s'ouvrent à gauche ou à droite. Consulter le feuillet 7000-0137 pour les
instructions de pose s'appliquant aux portes qui s'ouvrent à gauche. Installez les serrures dans l'ordre consécutif de numéros de série—en commençant par la caisse d'expédition
No. 1. La plage des numéros de série est affichée à l'extérieur des caisses d'expédition. Les serrures individuelles sont emballées dans l'ordre numérique. ATTENTION: La
partie avant et arrière des serrures doivent être installées par paires telles que reçues. Les pièces non agencées empêcheront le bon fonctionnement de la serrure.
IMPORTANTE: Master 1630
1654
n n
casilleros con bisagras a la izquierda. Master 1657 es para puertas con bisagras a la derecha o a la izquierda. Consulte la hoja 7000-0137 para ver instrucciones de instalación para
puertas con bisagras a la izquierda. Instale los cerrojos con los números de serie en orden consecutivo—comenzando con la caja de envío núm. 1. El exterior de cada caja de
envío muestra una gama de números de serie. Los cerrojos individuales están empacados en orden numérico. PRECAUCIÓN: Las partes delanteras y traseras de los cerrojos
deben instalarse en pares como se reciben. Las piezas mal combinadas no permitirán que funcione bien el cerrojo.
TO INSTALLER: Locking nuts are packed separately in a plastic bag containing sufficient nuts for all locks in each shipping case. After locker numbers have been written
on combination tags, deliver tags to office of locker administrator so master chart can be completed.
POUR L'INSTALLATEUR: Des contre-écrous sont emballés séparément dans un sachet en plastique contenant suffisamment d'écrous pour toutes les serrures de
chaque caisse d'expédition. Une fois que les numéros d'armoire ont été écrits sur les étiquettes de combinaison, livrer les étiquettes au bureau de l'administrateur des
armoires afin qu'un registre principal soit complété.
AL INSTALADOR: Se empacan separadamente tuercas de seguridad en una bolsa plástica que contiene suficientes tuercas para todos los cerrojos en cada caja de
envío. Después de haber escrito los números de los casilleros en los rótulos de las combinaciones, entregue los rótulos en la oficina del administrador de casilleros de
modo que pueda completarse la tabla maestra.

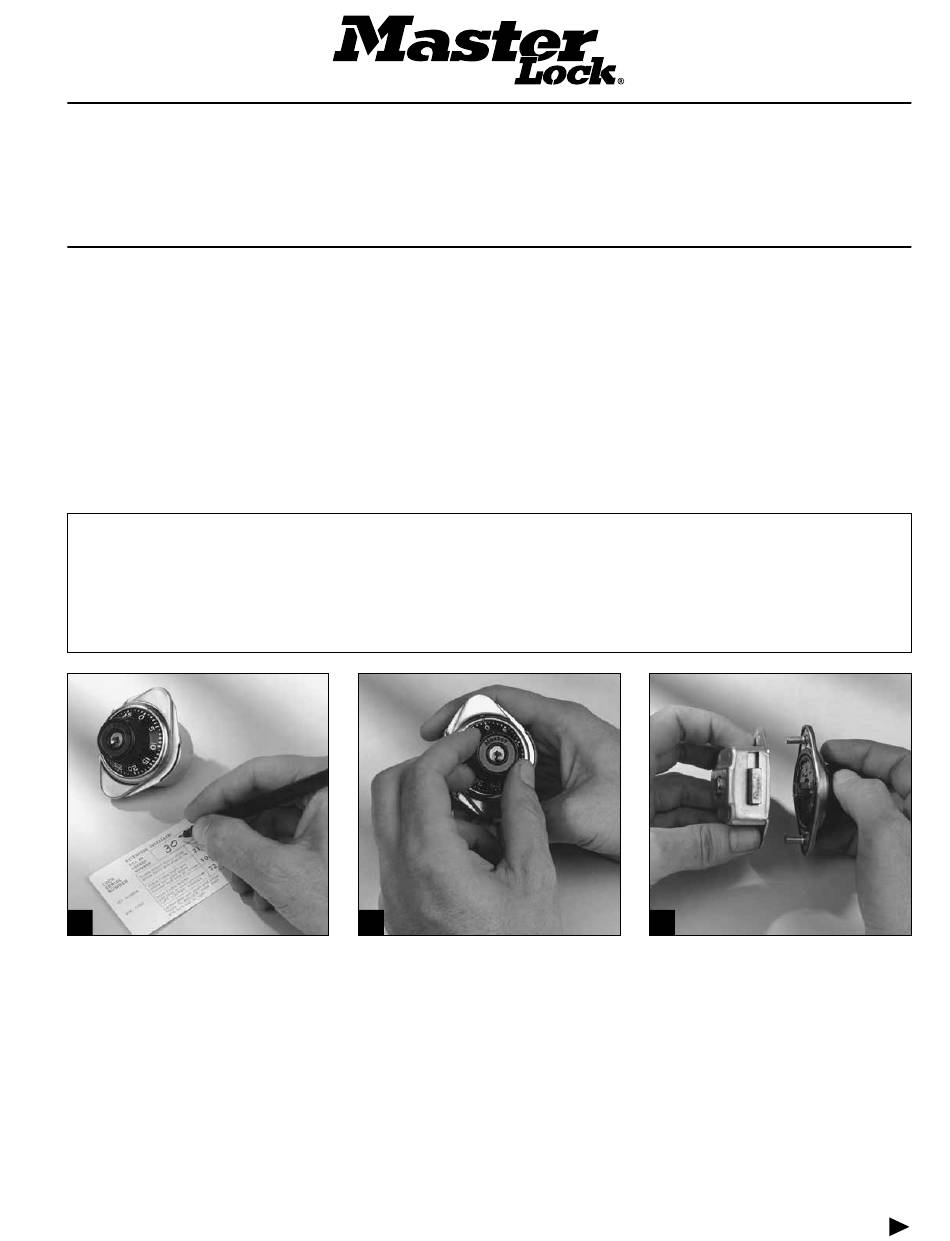

1
Before separating front and back assem blies, remove
combination tag and write locker number in area
designated. This is important!
Avant de séparer le montage avant du montage arrière,
enlever l'étiquette de combinaison et écrire le numéro
de l'armoire dans l'espace prévu. Ceci est important!
Antes de separar los conjuntos delantero y trasero,
retire el rótulo de combinación y escriba el número del
casillero en el área designada. ¡Esto es importante!
1670 are for locker doors hinged on right as you face door. Master 1631
n
1670 sont pour les portes d'armoires dont les charnières sont à droites alors que vous leur faites face. Les Master 1631
n
1670 son para puertas de casilleros con bisagras a la derecha al mirar hacia la puerta. Master 1631
2
Set dial at "0" at red marker. This setting aligns
interior parts for easy assembly.
Régler le cadran à "0" à la marque rouge. Ce réglage
aligne les pièces intérieures pour un assemblage facile.
Fije el selector en "0" en el marcador rojo. Este ajuste
permite ensamblar fácilmente las piezas interiores.
1653
n
3
With dial on "0" at red marker, separate knob as-
sembly from case assembly. DO NOT interchange
knob assembly from one lock with case assembly
from another.
Le cadran étant à "0" à la marque rouge, séparer
le montage du bouton de celui du boîtier. NE PAS
échanger un montage de bouton d'une serrure contre
le montage d'un autre boîtier.
Con el selector en "0" en el marcador rojo, separe
el conjunto de la perilla del conjunto de la caja.
NO intercambie el conjunto de la perilla de un
cerrojo con el conjunto de la caja de otro.
continued on other side / continué a l'autre côté / continuado al otro lado
1655 1671 are for left hinged doors. Master
n n
1655
n
1655 1671 son para puertas de
n n
1671
n
