entrematic PASP Manuel D'utilisation

A CONSERVER POUR RÉFÉRENCE ULTÉRIEURE
PRÉVU POUR IMPRESSION EN COULEUR

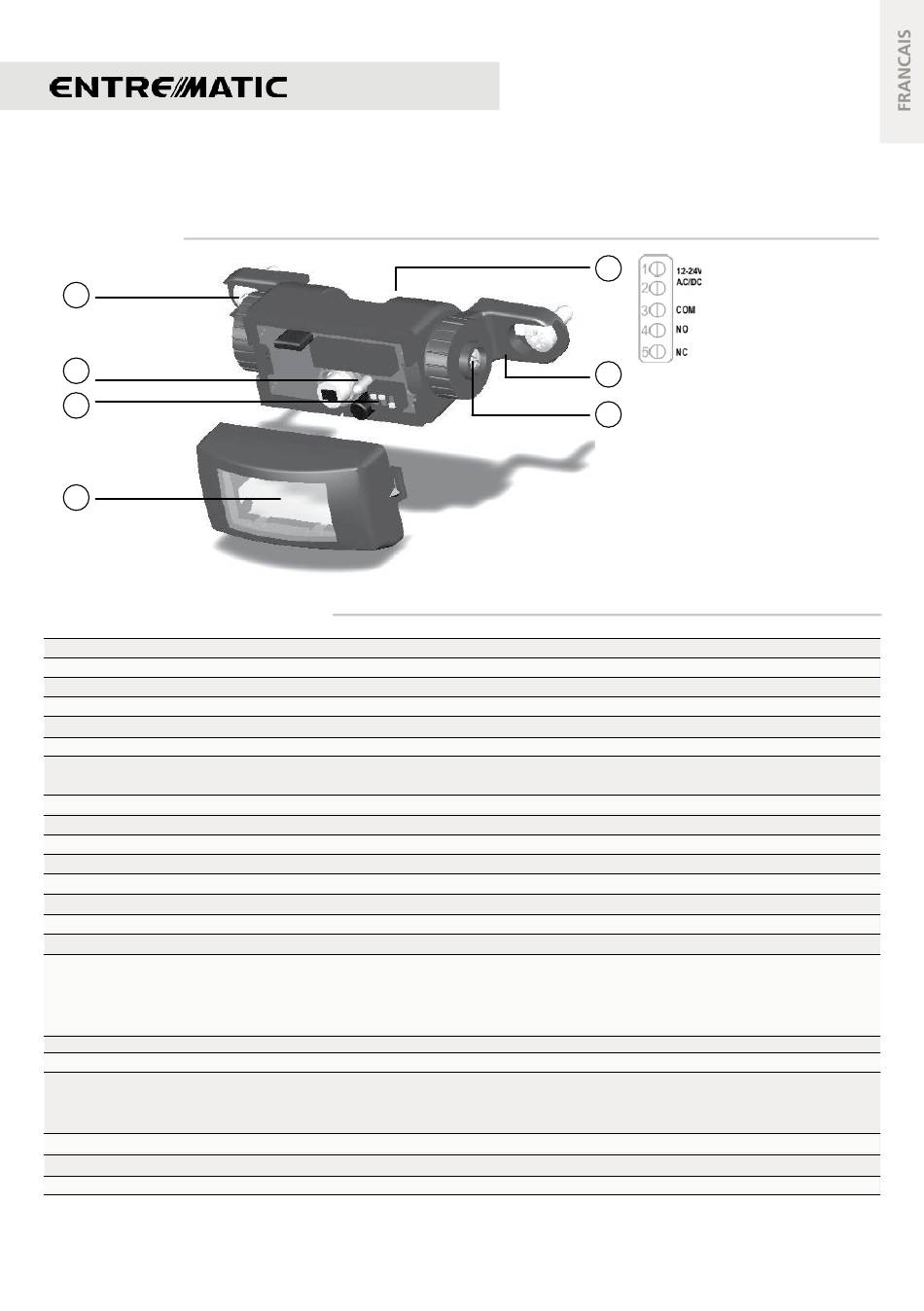

DESCRIPTION
1
2
3
4
SPECIFICATIONS TECHNIQUES
Technologie:
Caractéristiques optiques:
Zone de détection maximale à 2.2m de haut:
Zone de détection minimale à 2.2m de haut:
Mode de détection:
Vitesse de détection:
Témoin lumineux:
Temps de mise en route:
Temps de maintien de sortie:
Temps de réponse:
Tension d'alimentation:
Fréquence secteur:
Consommation:
Connecteur:
Section de câble recommandée:
Sortie:
Tension max. aux contacts:
Courant max. aux contacts:
Pouvoir de coupure max:
Hauteur d'installation:
Gamme de température:
Dimensions:
Détecteur:
Entrematic PASP:
Couleur (Détecteur-Entrematic PASP):
Longueur du câble:
Conformité aux normes:
* Toute autre utilisation de l'appareil est en dehors du but autorisé et ne peut pas être garantie par le fabricant.
Entrematic PASP
Détecteur infrarouge passif pour portes
automatiques
Manuel d'utilisation pour produits à partir de la version 0202
Voir étiquette produit pour le numéro de série
infrarouge passif et microprocesseur
capteur pyro-électrique à 4 éléments, couplé à 15 lentilles masquables séparément
2.5 m (L) x 1.5 m (P)
0.5 m (L) x 0.5 m (P)
mouvement
0.1 à 1.5 m/s
1 LED rouge:clignote quelques secondes après mise sous tension
reste allumée: le détecteur détecte un mouvement
10 s
0.5 s ou 2 s
< 200 m/s
12 VDC - 10% à 24VDC +30% /12 à 24 V AC ±10%
50 à 60 Hz
< 1 W
connecteur débrochable à 5 broches
< 0.5 mm²
relais standard (contact inverseur libre de potentiel)
60 V DC / 42 V AC
1A (résistif)
30W (DC) / 42 VA (AC)
3 m max
de -30 °C à +55 °C
101 mm (L) x 41 mm (H) x 27 mm (P)
121 mm (L) x 51 mm (H) x 40 mm (P)
gris anthracite
2,5 m
EN 61000-6-2; EN 61000-6-3; EN 50581
Les spécifications techniques sont susceptibles de changer sans préavis.
5
6
7
1. Vis de fixation 6. Patte de
(noir)
2. LED 7. Vis de fixation
3. DIP-switch
4. Lentille
5. Bornier à vis
Mesuré dans des conditions spécifiques.
fixation
des pattes
(aluminium)
