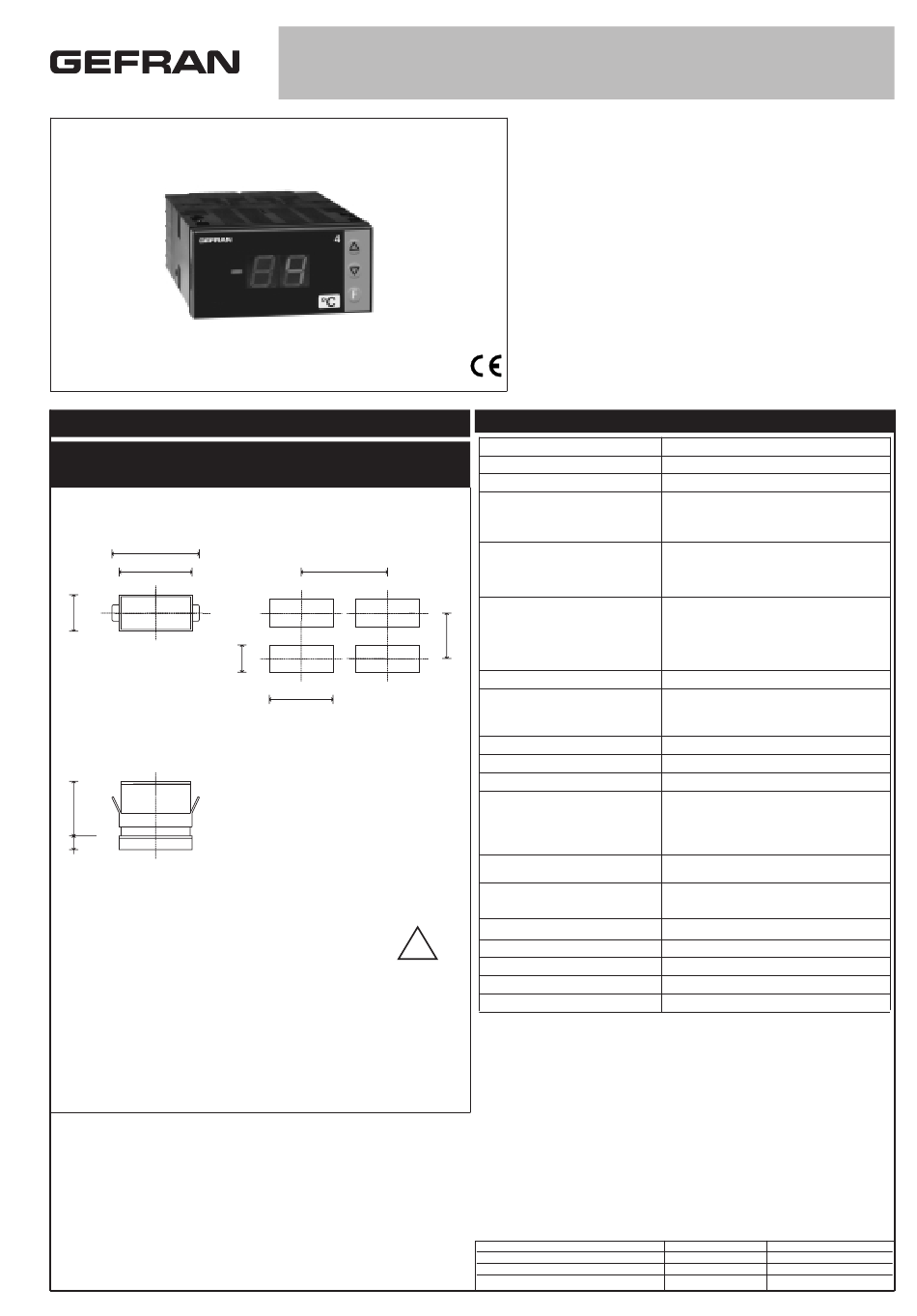

1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage encastré
76
72
36
54
8
Montage encastré
Fixer les appareils à l'aide des étriers fournis avant de faire les connexions électriques.
Pour monter plusieurs appareils côte à côte, respecter les dimensions de découpe
indiquées sur le schéma ci-dessus.
MARQUAGE CE: Produit conforme aux directives de l'Union Européenne 2004/108/CE
et 2006/95/CE en référence aux normes génériques: EN 61000-6-2 (immunité en
environnement industriel) EN 61000-6-3 (émission en environnement résidentiel)
EN 61010-1 (sécurité).
ENTRETIEN: les réparations doivent être effectuées par du personnel formé et
spécialisé. Couper l'alimentation de l'appareil avant toute intervention sur les circuits
internes. Ne pas nettoyer le boîtier avec des solvants dérivés d'hydrocarbures
(trichloréthylène, essence, etc.). L'emploi de ces solvants peut nuire à la stabilité
mécanique de l'appareil. Pour nettoyer le boîtier plastique, utiliser un chiffon propre
humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran dispose d'un service après-vente. La garantie ne
couvre pas les dommages dus à une utilisation non conforme aux instructions du
présent manuel.
81606B_MHW_4T72_0609_FRA
4T 72
INDICATEUR - DÉTECTEUR de TEMPÉRATURE AVEC ENTRÉE UNIVERSELLE
83
30
69,5
Pour une installation
correcte, se
conformer aux
directives de ce
manuel
MANUEL D'UTILISATION
VERSION LOGICIEL 1.0x / 2.0x
Code 81606B / Édition 06 - 06/09
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Résolution (fonction du temps
d'acquisition réglable)
Entrée principale
Thermocouples
43
Erreur comp. soudure froide
Type RTD (échelle configurable dans la
plage indiquée, avec ou sans point décimal)
Résistance maxi de ligne pour RTD
Type PTC / Type NTC
Erreur maxi de non-linéarité
Sélection degrés °C / °F
Étendue échelles linéaires
(option) Alimentation pour
transmetteur deux fils
Alimentation (à découpage)
Indice de protection façade
!
Température de fonctionnement / stockage
Humidité relative
Installation
Poids
La conformité CEM a été vérifiée avec les raccordements suivants
FONCTION
Capteur entrée thermocouple
Capteur entrée thermorésistance « PT100 » 1 mm
Câble d'alimentation
2, 3, 4 digits rouges, hauteur chiffres 14 mm
3 de type mécanique (Incr., Décr., Fonction)
0,2% p.e. à température ambiante 25°C, s.t. = 120 ms
120 ms, >13 bits - 8000 points
60 ms, >13 bits - 8000 points (pour entrées linéaires uniquement)
30 ms, >12 bits - 4000 points (pour entrées linéaires uniquement)
15 ms, >11bits - 2000 points (pour entrées linéaires uniquement)
TC, RTD, PTC, NTC
60 mV, 1 V, 5 V, 10 V, Ri ≥ 500KΩ
20 mA, Ri = 50Ω
filtre numérique programmable
J, K, R, S, T, B, E, N
(IEC 584-1, CEI EN 60584-1, 60584-2)
L GOST, U, G, D, C
sur demande, linéarisation personnalisée possible
0,1° / °C
DIN 43760 (PT100), JPT100
20Ω
990Ω, 25°C / 1KΩ, 25°C
Cf. paramètre t.P., page 3
Configurable par clavier
-1999...9999 (afficheur 4 digits)
-999...999 (afficheur 3 digits)
-99...99 (afficheur 2 digits)
Point décimal configurable;
linéarisation possible en 32 segments.
18V ±10%, 30 mA
1,2 V c.c. pour potentiomètre > 100 Ω (version P77)
11...27 V c.c.; 18...27 V c.a. ± 10%,
50/60 Hz, 3 VA (non isolée)
IP65
0...50°C / -20...70°C
20...85% Ur sans condensation
Sur panneau
90 g en version complète
SECTION DE CÂBLE LONGUEUR
0,8 mm 2 compensé 5 mt
2 3 mt
1 mm 2 1 mt
1
