Étape 5 – Élingage et positionnement de l'appareil
L'élingage et le positionnement de cet appareil peuvent
présenter un danger en raison de l'emplacement de montage,
p.ex., sur une toiture, une structure surélevée, etc.
Seuls un grutier et un personnel au sol qualifiés devraient
manipuler et installer cet appareil.
Lorsque
vous
travaillez
rigoureusement les mises en garde que comportent la
documentation, les plaques signalétiques et les étiquettes
fixées à l'appareil, ainsi que toutes les mesures de sécurité qui
peuvent s'appliquer.
La formation des opérateurs d'équipements de levage doit
inclure les points suivants, sans s'y limiter:
1. Application de l'équipement de levage à charge et
réglages de levage en fonction de la diversité des
charges.
2. Directives relatives à l'utilisation et aux précautions
spéciales.
3. Conditions de la charge relatives au fonctionnement de
l'équipement
de
levage,
température, etc.
Respectez tous les codes de sécurité applicables. Portez des
lunettes de sécurité et des gants de travail.
A
B

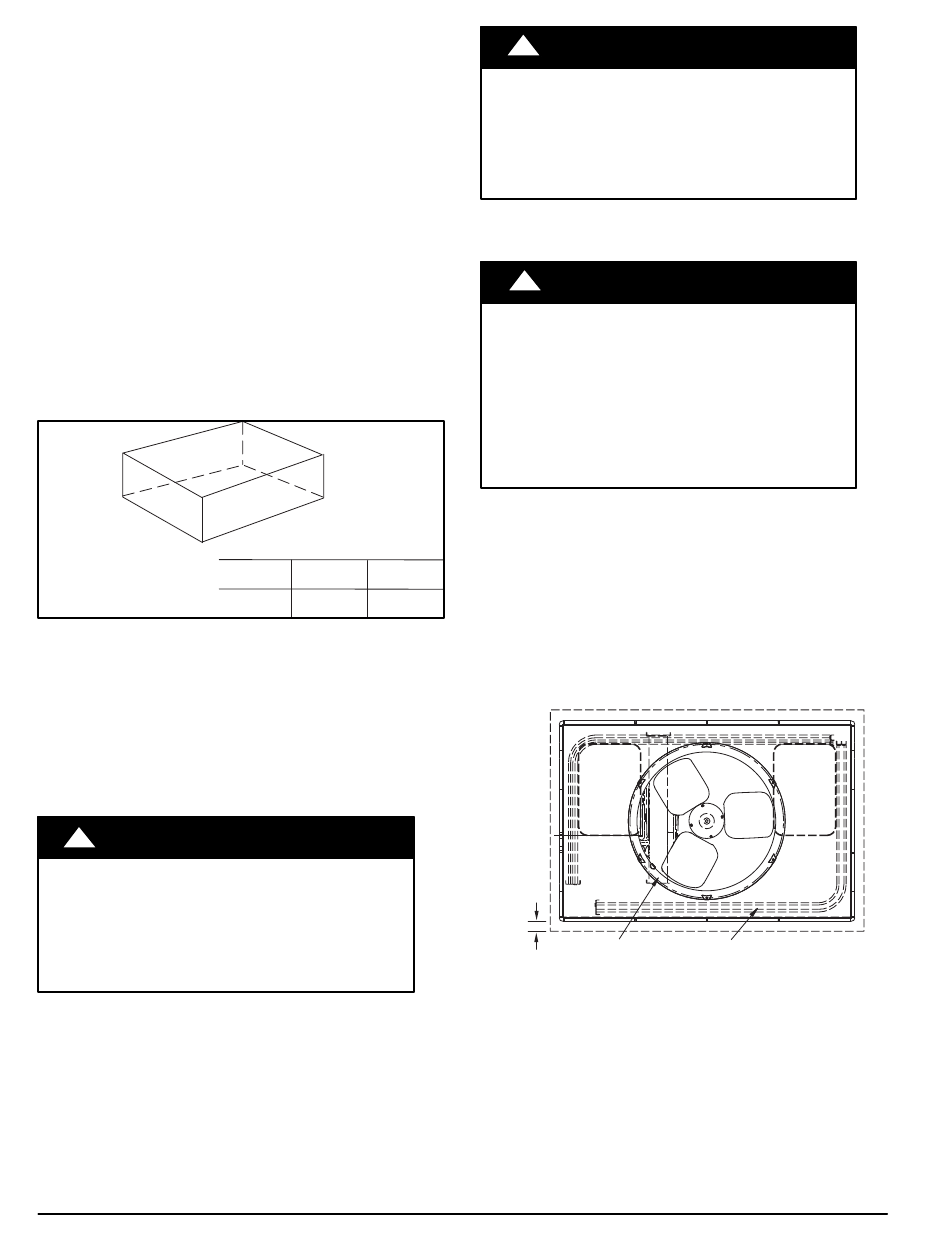

Figure 6 − Degré de précision de niveau de l'appareil
INSPECTION
Avant la première utilisation, puis tous les mois par la suite,
effectuez un contrôle visuel des manilles, des axes à
épaulement et des sangles. Recherchez des dommages,
traces
d'usure,
déformations
Recherchez particulièrement une usure excessive aux points
d'attache du palan et aux surfaces de support de la charge.
Les éléments qui semblent usés à ces endroits ne doivent plus
être utilisés et mis au rebut.
AVERTISSEMENT
!
RISQUE DE CHUTE DE L'APPAREIL
Le non−respect de cet avertissement pourrait
provoquer des blessures, voire la mort.
Ne vous tenez jamais sous une charge soulevée ou
ne soulevez jamais une charge au−dessus d'une
personne.
1. Laissez le plateau d'expédition supérieur de l'appareil
en place en l'utilisant comme écarteur pour éviter
d'endommager l'appareil. Si le plateau n'est pas
disponible, utilisez une barre d'écartement suffisamment
longue pour protéger l'appareil.
8
sur
cet
appareil,
respectez
p.ex.,
l'équilibrage,
C
DIFFÉRENCE MAXIMALE
ADMISSIBLE po (mm)
B-C
A-B
A-C
1/4 (6,35)
1/4 (6,35)
1/4 (6,35)
structurelles
ou
fissures.
AVERTISSEMENT
!
RISQUE DE DOMMAGES MATÉRIELS
Le
non−respect
d'occasionner des blessures.
Lorsque les sangles sont tendues, l'axe doit être à au
moins 36 po (914 mm) au−dessus du couvercle
supérieur de l'appareil.
Élingage et levage de l
(consultez la Figure 5)
AVERTISSEMENT
!
RISQUE DE CHUTE DE L'APPAREIL
Le non−respect de cet avertissement pourrait
la
provoquer des blessures, voire la mort.
Les appareils à large base doivent être fixés à un
cadre commun avant que le poids de l'appareil ne
repose complètement sur le cadre. Posez les vis
dans le cadre et dans les longerons de la base de
l'appareil alors que la grue supporte encore la
charge.
Des trous de levage sont prévus dans les longerons de la
base.
1. Attachez les manilles, les axes à épaulement et les
sangles aux longerons à la base de l'appareil.
Assurez−vous que les éléments de levage ont une
capacité suffisante pour soutenir le poids de l'appareil
(consultez la Figure 5).
2. Placez un axe suffisamment solide au milieu des
A07925
sangles. Positionnez l'axe de sorte que l'appareil se
soulève également du sol.
Une fois l'appareil en place sur le cadre de toiture ou sur le
coussinet, retirez le plateau supérieur.
OUVERTURE
DE RETOUR
2 PO
(50,8 mm)
SERPENTIN DE L'ÉVAPORATEUR
Figure 7 − Détails du montage sur dalle
Étape 6 – Raccordement du tuyau d'évacuation de
condensats
REMARQUE : Assurez−vous que le raccordement du tuyau
d'évacuation de condensats est réalisé en conformité avec les
codes locaux et les restrictions applicables.
Sur l'appareil PAR5, l'évacuation des condensats s'effectue
par un raccord de 3/4 po NPT qui traverse la base côté accès
au serpentin de l'évaporateur. Consultez la Figure 2 et la
Figure 3 pour les emplacements.
Les condensats peuvent être évacués directement sur la
toiture pour une installation de toiture (si autorisé) ou sur un
tablier de gravier pour une installation au niveau du sol.
de
cet
avertissement
'
appareil
D'AIR
OPTION-
NELLE
SERPENTIN DU CONDENSEUR
risque
OUVERTURE
D'ALIMENTA-
TION D'AIR
OPTION-
NELLE
A07926
51901190403FR
