HITEC
Mode de l'alarme
(Latch)
Mise en évidence
(annunciator)
9.3.

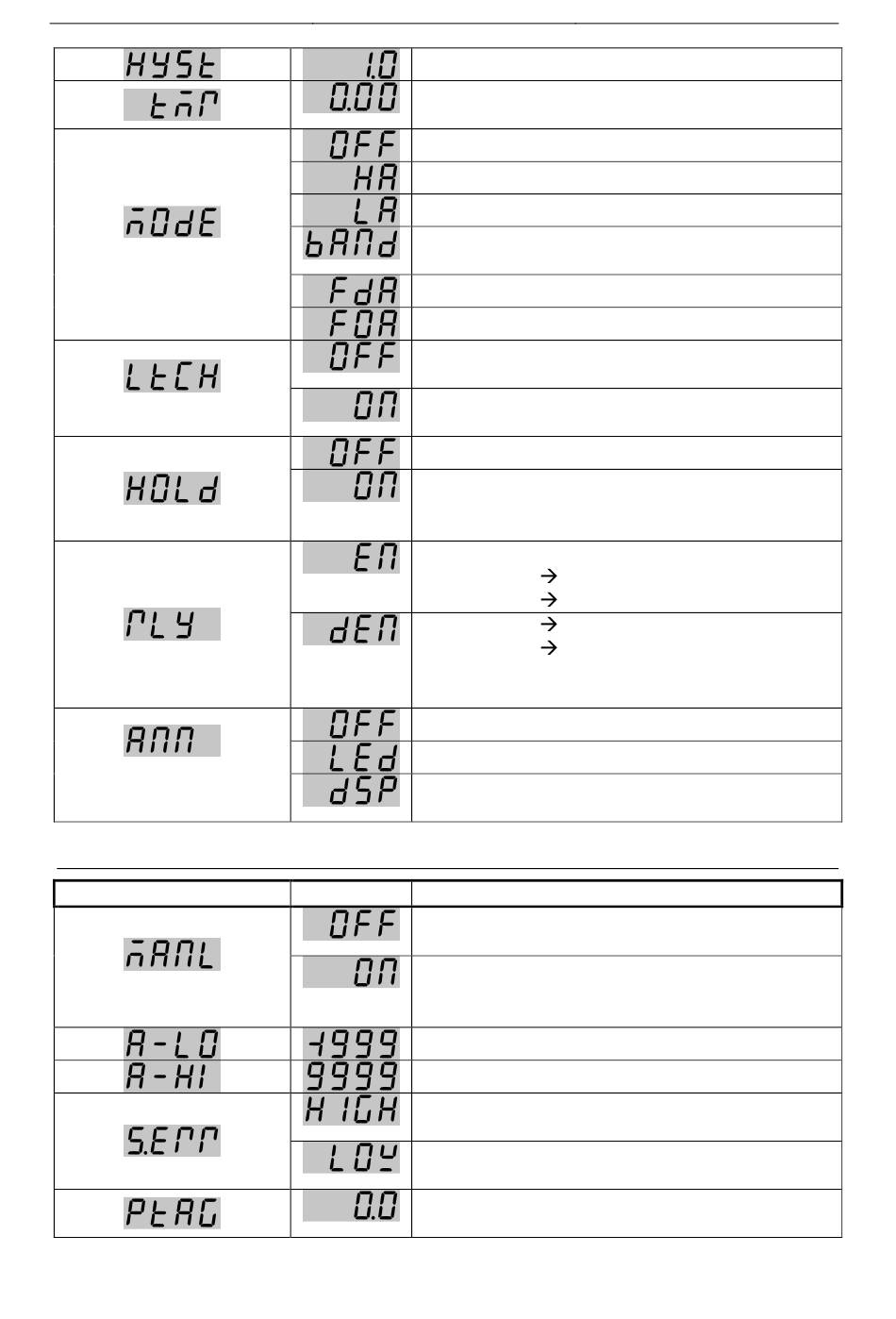

Paramètres du niveau LUL.6 – Sortie analogique (recopie signal)
Paramètre
(manuel)
HITEC – 61, rue Jean Jaurès – 91160 CHAMPLAN – Tel. : 01 69 74 10 90 – Fax : 01 69 74 10 99
Hystérésis des seuils d'alarme.
Retard avant basculement (De 0 à 99.59
min.sec).
Désactivé.
Alarme haute.
Alarme basse.
Alarme en bande (s'enclenche si le signal est
supérieur à HA ou inférieur à LA).
Alarme défaut système.
Alarme défaut capteur.
L'alarme disparaît lorsque sa cause n'est plus
présente.
Maintenir le statut de l'alarme même après la
disparition de l'événement déclencheur.
Alarme active dès le démarrage du système.
L'alarme est inhibée en phase d'initialisation
pour éviter qu'elle s'active si le signal n'a pas
encore atteint sa valeur stabilisée.
(Cas le plus courant.)
Pas d'alarme
Alarme
Pas d'alarme
Alarme
* Attention !!! En cas de coupure du secteur,
le relais est de toute façon ouvert (NO).
Aucun affichage.
Clignotement de la led rouge (0.2 seconde).
Clignotement de la led + affichage alterné
alarme / signal.
Affichages Description / gamme
Le signal recopié est proportionnel au signal
d'entrée.
Mode manuel. Le signal de sortie est
constant : fixé par le paramètre PTAG (voir ci-
dessous).
Valeur basse d'échelle du signal recopié.
Valeur haute d'échelle du signal recopié.
En cas d'erreur signal, la sortie analogique
est mise à sa valeur haute.
En cas d'erreur signal, la sortie analogique
est mise à sa valeur basse.
Pourcentage de 0.00 à 100.0 % de la valeur
souhaitée sur la sortie analogique.
8 / 11
ALP842-Manuel-R1
relais inactif (NO)
relais actif
relais actif (NF)*
relais inactif
