HITEC
10.2. Linéarisation (Réglage de l'échelle)
10.2.1 Cas le plus simple : 2 points
Pour régler l'échelle de l'afficheur, il est nécessaire d'entrer 2 points de linéarisation.

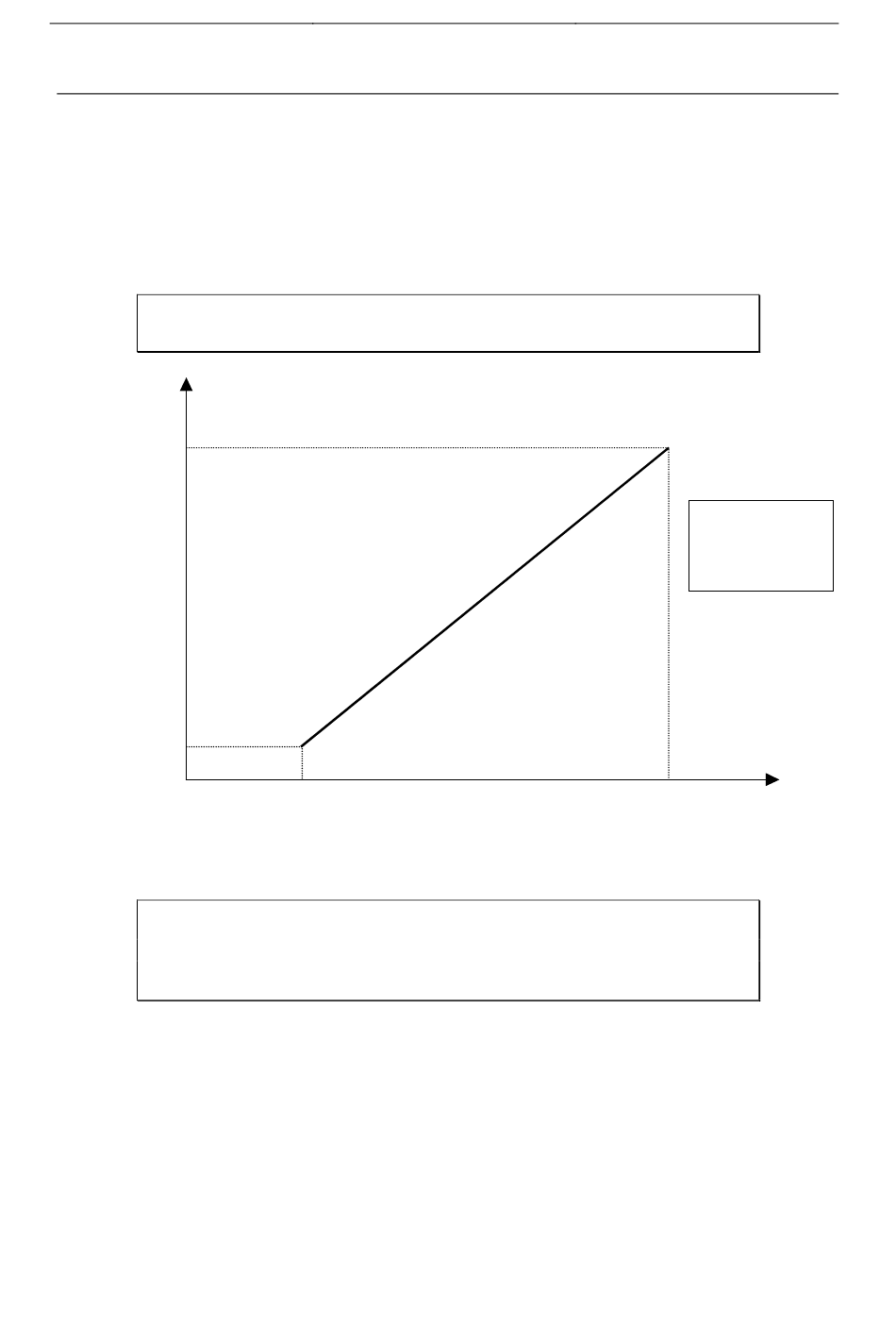

Le schéma ci-dessous donne l'exemple du paramétrage pour un affichage du niveau
de 0 à 1000 pour un signal d'entrée de 4.00 à 20.00 mA.
SCLP = 2
Point 0 : ISC0 = 04.00 ; DSC0 = 0
Point 1 : ISC1 = 20.00 ; DSC1 = 1000
Avec ISC1 = 20, DSC1 correspond à la pleine échelle du capteur.
Affichage
(digits)
DSC1 : 1000
DSC0 : 0
∆ Mise à l'échelle simple : droite de linéarisation à 2 points
On peut « inverser » la droite de linéarisation en choisissant
RSCL = YES. Dans ce cas, l'affichage sera 1000 pour 4.00 mA et 0
pour 20.00 mA.
Pour l'affichage du volume (soit V le volume de la cuve), si la hauteur de cuve (H)
est différente de la pleine échelle du capteur (PE), voici les points à entrer :
SCLP = 2
Point 0 : ISC0 = 04.00 ; DSC0 = 0
Point 1 : ISC1 = 20.00 ; DSC1 = (PE x V) / H
HITEC – 61, rue Jean Jaurès – 91160 CHAMPLAN – Tel. : 01 69 74 10 90 – Fax : 01 69 74 10 99
ISC0
4.00
10 / 11
ALP842-Manuel-R1
RSCL = NO
(Pas
d'inversion)
Entrée
(mA)
ISC1
20.00
