1. Préparation du bassin
1.1 Liaisons électriques et passages de câbles
1.1.1 Alimentation du coffret

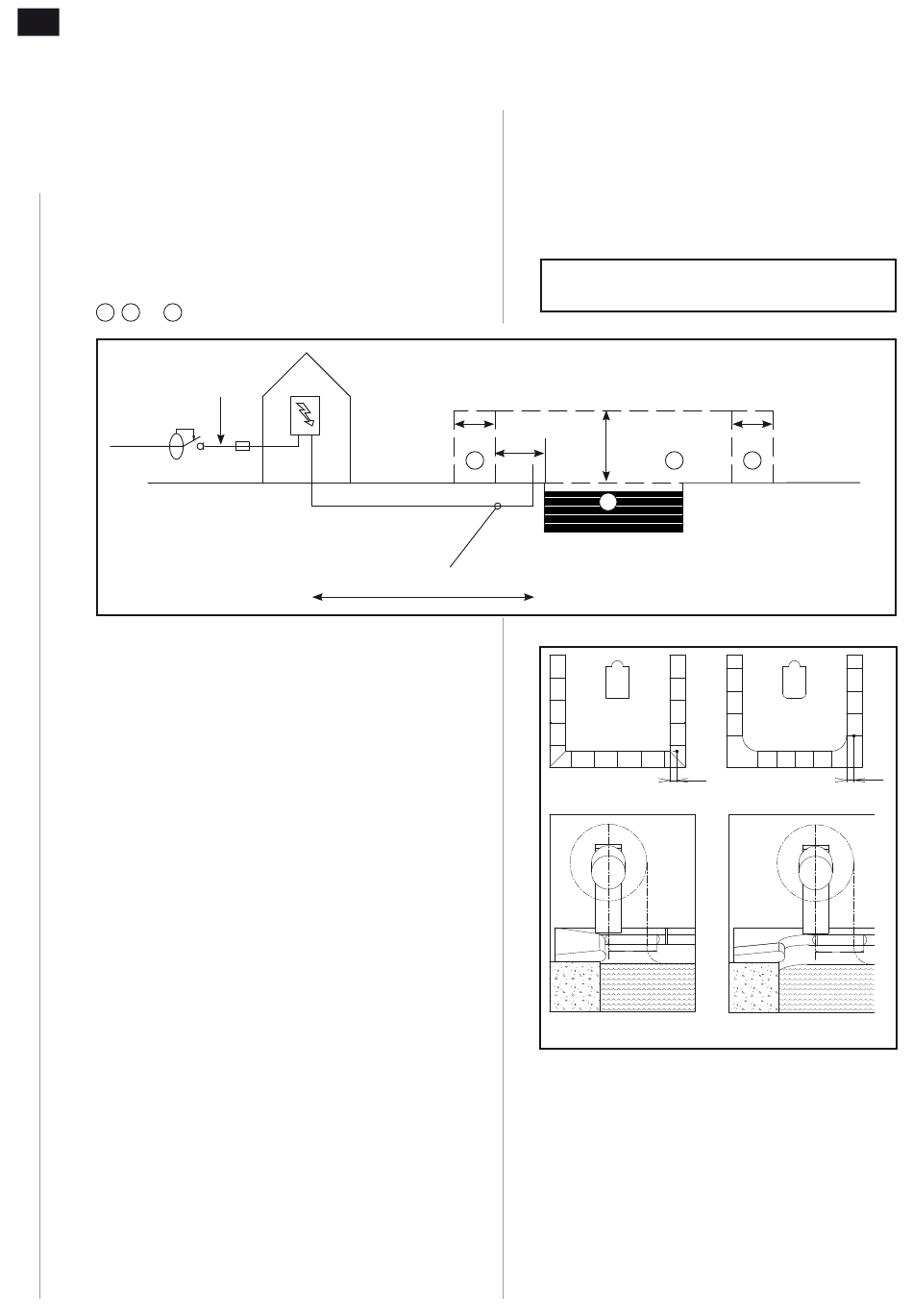

Fig. 1
Préparer une alimentation 230 V en câble R2V
3G2.5 mm² (ou Ro2V 3G2.5 mm²) pour le coffret
électrique, qui devra être installé hors des volumes,
0 , 1 , et 2 et en lieu sec (local technique).
30 mA
230 V 50 Hz
Fig. 1
1.1.2 Protection électrique
Cette alimentation doit être protégée par un
disjoncteur ou un porte-fusible 10 A et un
disjoncteur différentiel 30 mA.
1.1.3 Fourreaux
Préparer une liaison protégée par une gaine pour
alimenter la puissance entre le coffret et l'enrouleur
en 2 x 4 mm² si le câble mesure moins de 15 m et en
2 x 6 mm² si le câble mesure entre 15 m et 30 m.
1.1.4 Option communication traitement
Prévoir une liaison entre le coffret et l'enrouleur en
2 x 1.5 mm² si vous souhaitez installer le coffret
"option communication avec l'appareil de
traitement".
1.1.5 Passage de câbles
Séparer les câbles véhiculant des tensions
différentes en les passant dans des gaines
différentes et espacées selon la NF C 15-100.
1.1.6 Sortie câble
Fig. 2
Sortir ces câbles à 10 cm du bord du bassin dans
l'alignement des margelles arrières du bassin dans
le cas de margelles d'angle à 90°. Le cas échéant
avancer de la valeur du rayon ou du pan coupé
présent dans l'angle du bassin.
3 x 2.5mm²
10 A
0 m < D < 15 m → 2 x 4 mm
15 m < D < 30 m → 2 x 6 mm
Notice d'installation du volet de sécurité automatique hors d'eau OPEN Classic - 4/20
Se reporter aux normes en vigueur notamment
la norme électrique NF C15-100.
1,5 m
2 m
2
2
2
D
Fig. 2
1,5 m
2,5 m
1
2
0
10 cm
10cm
x
x
X
10 cm
10cm
x
x
X
