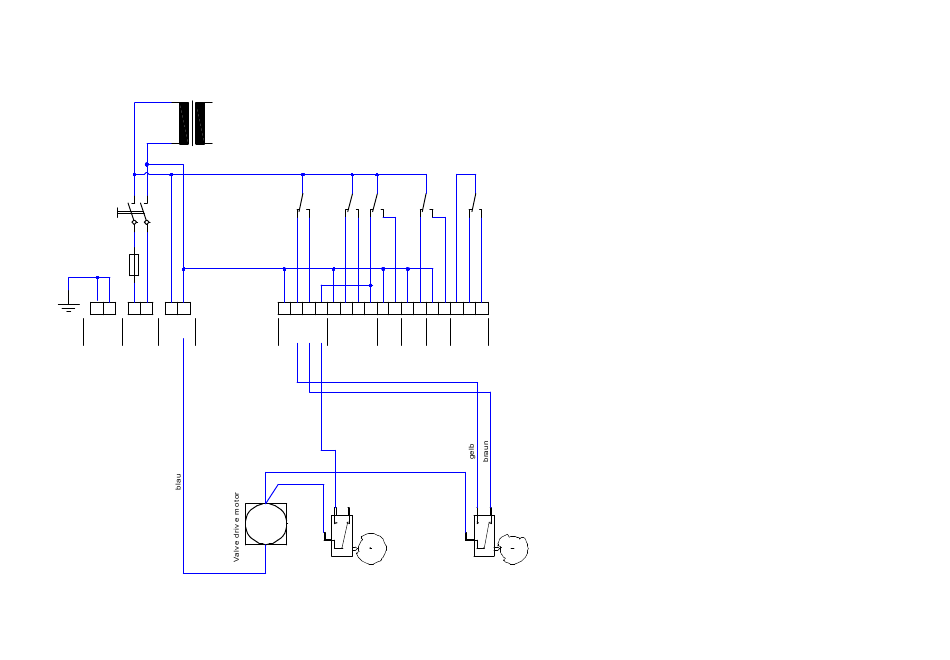

Exemple raccordement pour vanne de réglage centrale Fleck9000 (filtre simplex)
PE
L N
l n
30/32
K5
K4
K3
K2
Filter1
Filter2
PR
BV 1
BV 2
5
6
7
8
5'
6'
7'
8'
rot
schwar z
M
Homi ng swi tch
K1
Conception de la vanne :
sans minuteur, pour la
connexion de contrôle externe
AL/PR
c
nc
no
Paramètres de Softmaster MMP
CDE. DES VANNES : inverseur
ETAPE DE REG. : 4
blau = bleu
gelb = jaune
rot = rouge
schwarz = noir
braun = marron
Progr am swi tch
