Présentation du produit
1
La gamme de produits AMBUS
preuves dès l'apparition des réseaux M-Bus que des innovations à la pointe de la technologie moderne. La
®
famille AMBUS
est synonyme d'efficience dans la gestion et l'exploitation de vos réseaux M-Bus. Les princi-
pales caractéristiques des centrales de télérelevé sont les suivantes, selon la version choisie:
Caractéristiques
•
Alimentation de la boucle de communication M-Bus (2 conducteurs)
•
En plus, alimentation en courant très basse tension (15 V
diaire de 2 des conducteurs d'un câble quadrifilaire
•
Convertisseur de niveau entre M-Bus et interface RS-232 ou RS-485 (par ex. d'un PC)
•
Fonction répéteur M-Bus lorsqu'il faut cascader plusieurs sous-réseaux M-Bus
•
Centrale M-Bus avec serveur Web intégré
•
Capacité jusqu'à 250 compteurs M-Bus
•
Ecran tactile 5,7" LCD (Touch-Screen) avec textes affichés en clair; plusieurs langues disponibles
•
Datalogger (historique) à base de support de données amovible (option)
•
Interface Ethernet de 10 MB via RJ-45
•
Modems téléphoniques intégrables (PSTN, ISDN, GSM) via RJ-45 / antenne (option)
•
Interfaces RS-232 et RS-485
•
2 relais-contacts pour signaler les messages d'alarme et à des fins de commande en communication
•
Protocoles: TCP/IP, ARP, ICMP, HTTP, HTML, PPP, LCP, IPCP, PAP, SOAP / XML, WSDL
®
1.1 AMBUS
ZS
®
Les centrales AMBUS
en très basse tension pour le nombre de compteurs spécifié. Elles sont en principe réservées à la commu-
nication avec un PC équipé d'un logiciel M-Bus adéquat, et ne comportent de ce fait ni système de mémori-
sation sur site, ni affichage, ni dispositif d'accès au réseau Internet.
®
Pour AMBUS
ZS 5, veuillez vous référer à la notice de montage/mode d'emploi spécifique à cette (mini-)
centrale (n° d'art. 20267).
®
Les centrales AMBUS
ZS permettent de gérer jusqu'à 250 compteurs (voir schéma "Réseaux M-Bus
simples). En présence de réseaux M-Bus comprenant plus de 250 compteurs ou de réseaux dispersés, il con-
vient de former des sous-réseaux comportant chacun une centrale, raccordée à la centrale-maître par l'intermé-
diaire du répéteur (voir schéma "Réseaux M-Bus étendus).

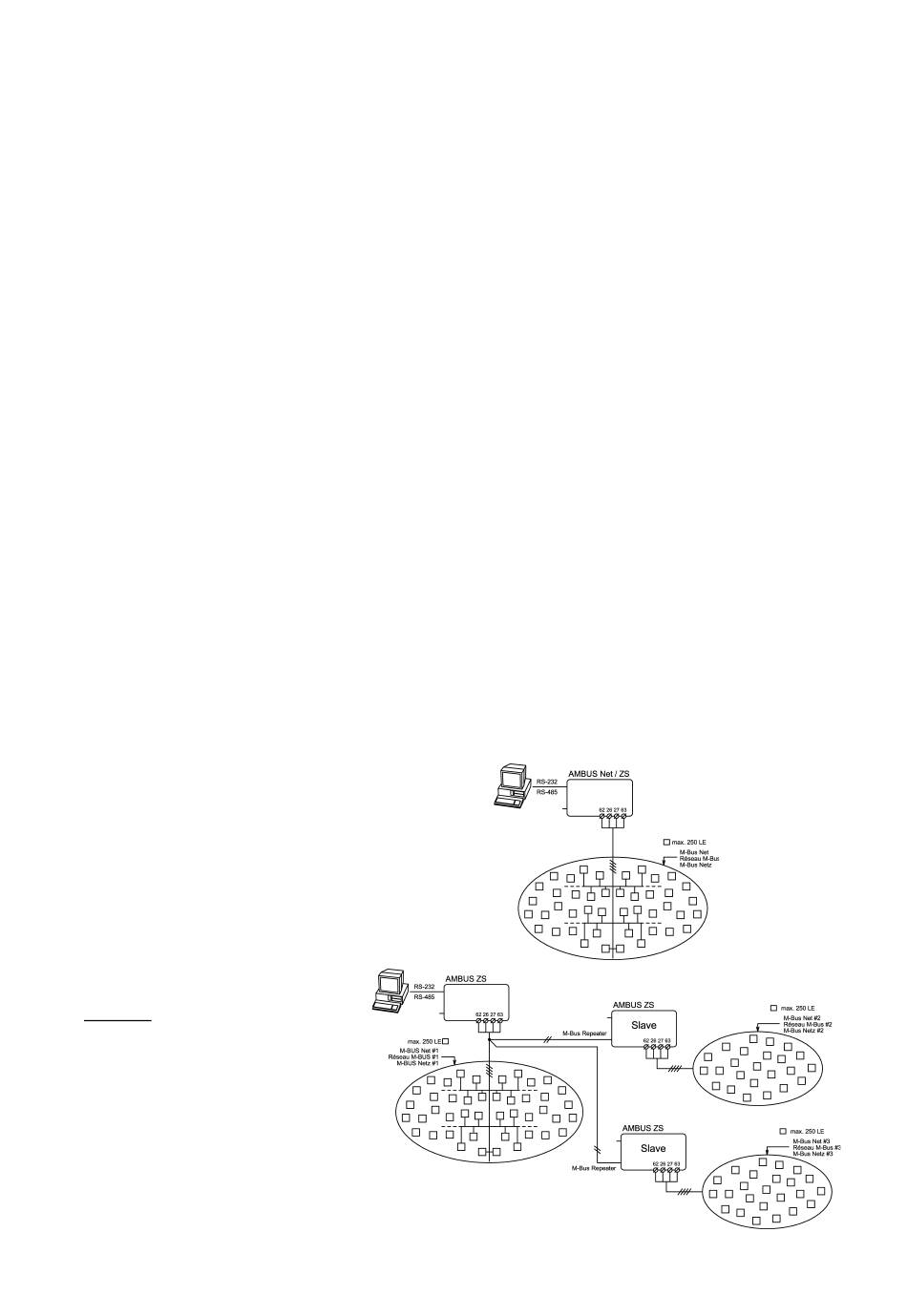

Réseaux M-Bus simples:
Capacité:
jusqu'à 250 compteurs M-Bus
(LE = unité de charge)
Réseaux M-Bus étendus:
Exemple:
®
1 centrale AMBUS
ZS maître
®
2 centrales AMBUS
ZS esclaves
• Imbrication autorisée à un seul
niveau
• Toujours raccorder les
centrales esclaves à la
centrale maître
Instructions de montage AMBUS
®
d'AQUAMETRO AG comprend tout aussi bien des appareils ayant fait leurs
ZS fournissent à la fois l'alimentation-réseau M-Bus et, en auxiliaire, l'alimentation
®
®
Net / AMBUS
ZS
) des compteurs en réseau, par l'intermé-
AC
page 3
