bonne et que les réglages correspondants sont corrects.
4.9.1 Réglages PTZ
Branchement du câble
Veuillez suivre la procédure ci-dessous pour accéder à la connexion du câble
Connectez le port RS485 du dôme au port RS485 de l'NVR.
Connectez le câble de sortie vidéo du dôme au port d'entrée vidéo de l'NVR.
Connectez l'adaptateur de courant au dôme.

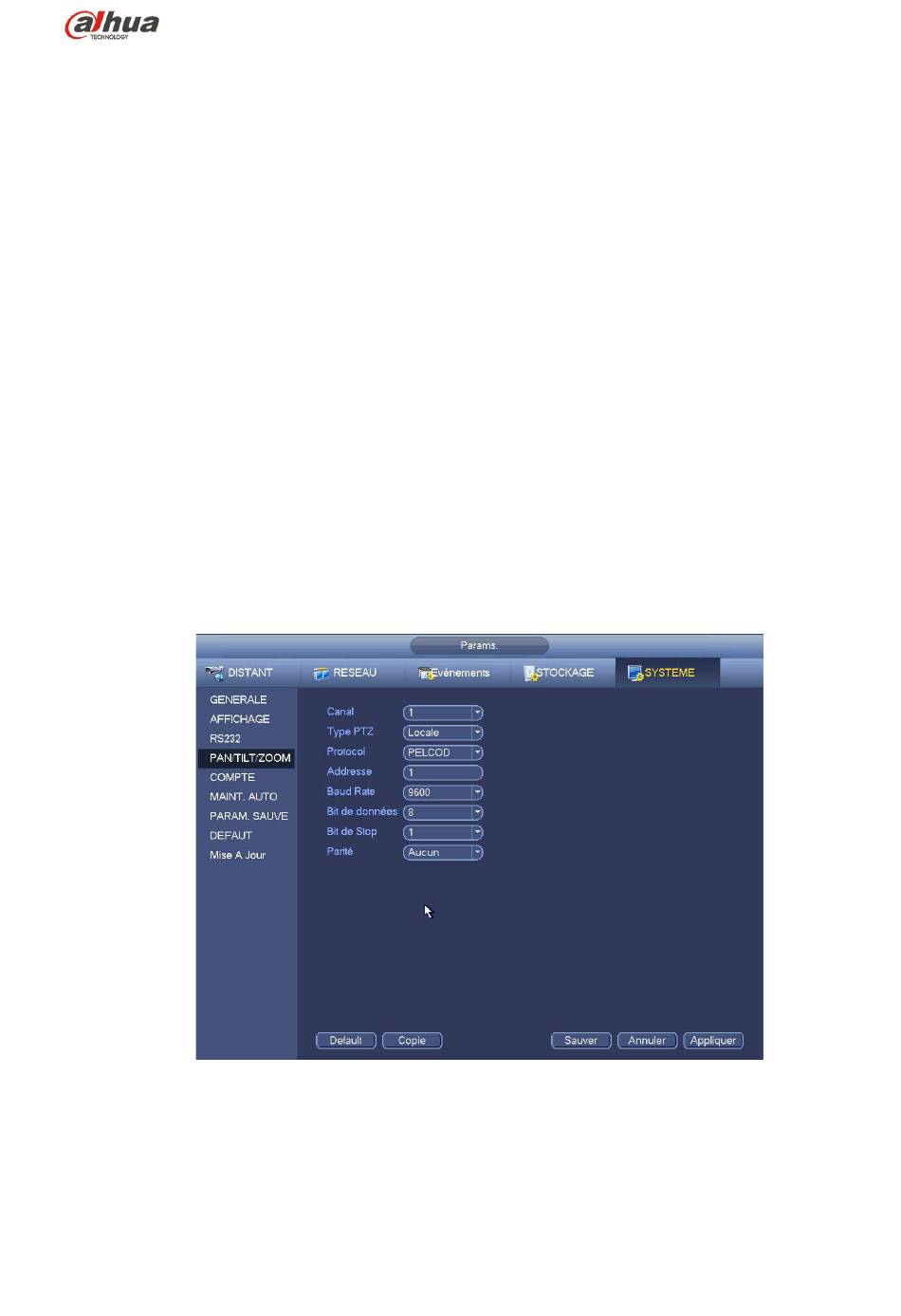

Dans le menu principal, depuis Réglages->Système->PTZ (Setting->System->PTZ), vous pouvez
accéder à l'interface illustrée sur la Figure 4–44. Vous pouvez définir ici les éléments suivants :
Canal (Channel) : Sélectionnez le canal de caméra courant.
Type PTZ (PTZ type) : Il existe deux types : local (local)/distant (remote). Veuillez sélectionner le
mode local si vous avez connecté le dôme à grande vitesse à l'aide du câble RS485 (PTZ). Veuillez
sélectionner le mode distant si vous êtes connecté à la caméra réseau PTZ par le réseau.
Protocole (Protocol) : Sélectionnez le protocole PTZ correspondant (tel que PELCOD)
Adresse (Adress) : L'adresse par défaut est 1.
Débit de transmission (Baud rate) : Sélectionnez le débit de transmission correspondant. la valeur
par défaut est 9600.
Bit données (Data bit) : Sélectionnez les bits de données correspondants. la valeur par défaut est 8.
Bit stop (Stop bit) : Sélectionnez les bits d'arrêt correspondants. la valeur par défaut est 1.
Parité (Parity) : Il existe trois options : impair (odd)/pair (even)/aucune (none). Le réglage par défaut
est « aucune ».
Si vous-vous connectez au PTZ par le réseau, le type de PTZ doit être distant (remote). Voir Figure 4–45.
Figure 4–44
67
