RocketFish RF-CRDRD Guide D'installation Rapide

RF-CRDRD I Lecteur de cartes interne tout-en-un I Guide d'installation rapide
Contenu de la boîte
• Lecteur de cartes avec câble USB à 5 broches
• 4 vis de montage (ISO 3f 4 mm)
• 1 façade supplémentaire
• CD avec utilitaires (inclut les pilotes et le Guide de l'utilisateur)
• Guide d'installation rapide
Confi guration système minimale requise
• PC IBM ou compatible
• Lecteur CD
• Un connecteur USB à 5 broches disponible sur la carte système
de l'ordinateur
• Une baie d'unité de 3,5 pouces disponible
MD MD
• Windows 2000, Windows XP, Windows
Installation du lecteur de cartes
Attention : une décharge d'électricité statique peut endommager
les composants électroniques. Veiller à être correctement relié à
la terre avant d'installer le lecteur de cartes. Éteindre l'ordinateur,
puis toucher une partie métallique nue de l'ordinateur, telle que le
dos du châssis ou l'alimentation électrique, pour décharger toute
électricité statique.
Pour installer le lecteur de cartes :
1 Mettre l'ordinateur hors tension, puis débrancher le cordon
d'alimentation.
2 Veiller à être correctement relié à la terre en touchant une
partie métallique nue de l'ordinateur, telle que le dos du
châssis ou l'alimentation électrique.
3 Ouvrir le couvercle du boîtier de l'ordinateur. Pour tous
renseignements complémentaires, se reporter à la
documentation livrée avec l'ordinateur.

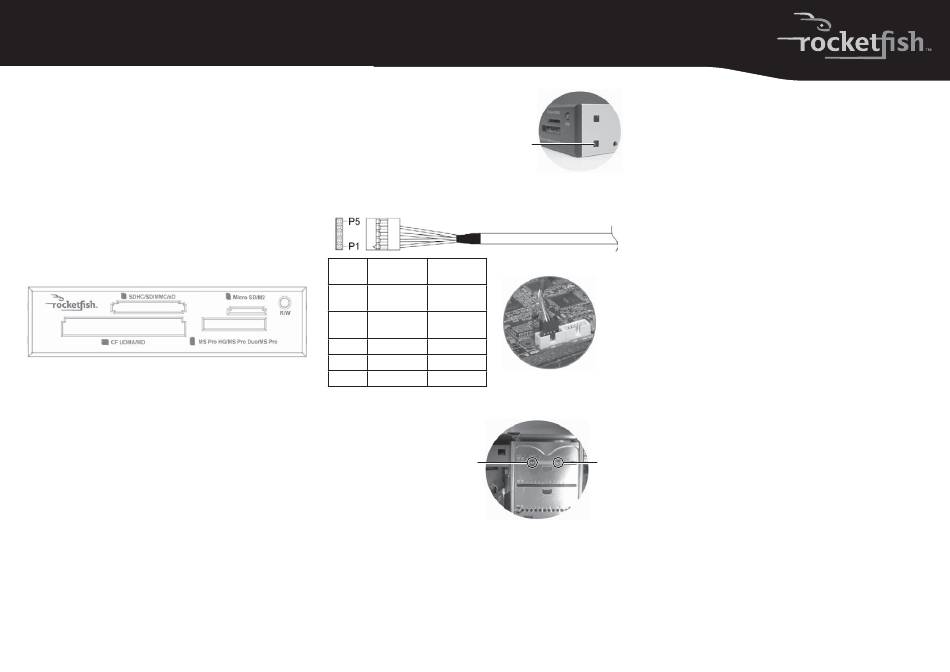

4 Pour utiliser la façade de couleur de
remplacement, le faire maintenant
en appuyant sur les onglets en
plastique de chaque côté du
lecteur de cartes avec un crayon
ou un objet pointu pour l'extraire.
5 Enclencher le nouveau cadre en place.
6 Vérifi er que le connecteur de la carte système de l'ordinateur
est compatible avec le connecteur USB du lecteur de carte.
Couleur du
MD MD
Vista ou Windows 7
Broche câble
P5 Pas de
contact
P4 Noir/
protection
P3 Vert
P2 Blanc
P1 Rouge
7 Glisser soigneusement le lecteur de cartes dans la baie
d'unité vide de 3,5 po.
8 Fixer le lecteur de cartes dans
la baie d'unité à l'aide des
quatre vis de montage
(deux vis de chaque côté).
9 Connecter le connecteur
USB du lecteur de cartes
à un connecteur USB
compatible sur la carte système
de l'ordinateur (voir le schéma à l'étape 6).
10 Vérifi er que tous les outils et les vis inutilisées ont été enlevés de
l'intérieur de l'ordinateur, puis replacer le couvercle du boîtier.
11 Rebrancher le cordon d'alimentation de l'ordinateur, puis
allumer l'ordinateur.
Onglet en
plastique
Fonction
Pas de
contact
Terre
D +
D -
Vbus
Vis Vis
Utilisation du lecteur de cartes
Pour utiliser une carte multimédia :
1 Insérer une carte dans la fente appropriée, tel qu'illustré dans le
tableau ci-dessous.
Attention : les cartes doivent être insérées dans la fente
appropriée et dans le bon sens. Si ce n'est pas le cas, la carte et le
lecteur pourraient être endommagés.
2 Ouvrir la fenêtre My Computer (Poste de travail) ou Windows
Explorer (Explorateur Windows), puis double-cliquer sur l'icône
du lecteur correspondant à la fente utilisée.
3 Pour accéder aux fi chiers et dossiers de la carte insérée, utiliser
les procédures normales de Windows pour ouvrir, copier, coller
ou supprimer des fi chiers et des dossiers.
4 Quand les travaux sur les fi chiers d'une carte mémoire sont
terminés, cliquer avec le bouton droit de la souris sur l'icône de
la carte mémoire dans My Computer (Poste de travail) ou
Windows Explorer (Explorateur Windows) et sélectionner Eject
(Éjecter). Le témoin à DEL du lecteur de cartes mémoire s'éteint
dès que la carte est retirée.
Attention : ne pas retirer les cartes mémoire tant que la DEL des
données du lecteur clignote.
Signifi cation du témoin à DEL
La DEL d'activité signifi e qu'une carte est en lecture ou écriture
dans la fente.
• DEL éteinte : le lecteur de cartes n'est pas utilisé.
• DEL allumée : une carte est insérée dans l'une des fentes.
• DEL clignotante : transfert en cours de données sur ou de
la carte.
