INSTALLATION DES PANNEAUX DE LA SÉRIE REC ALPHA
MONTAGE DES PANNEAUX REC ALPHA SUR DES RAILS CONTINUS PARALLÈLES AU CÔTÉ COURT
Un rail continu (ou autre structure de support) s'étend sur toute la largeur de la face arrière du panneau.

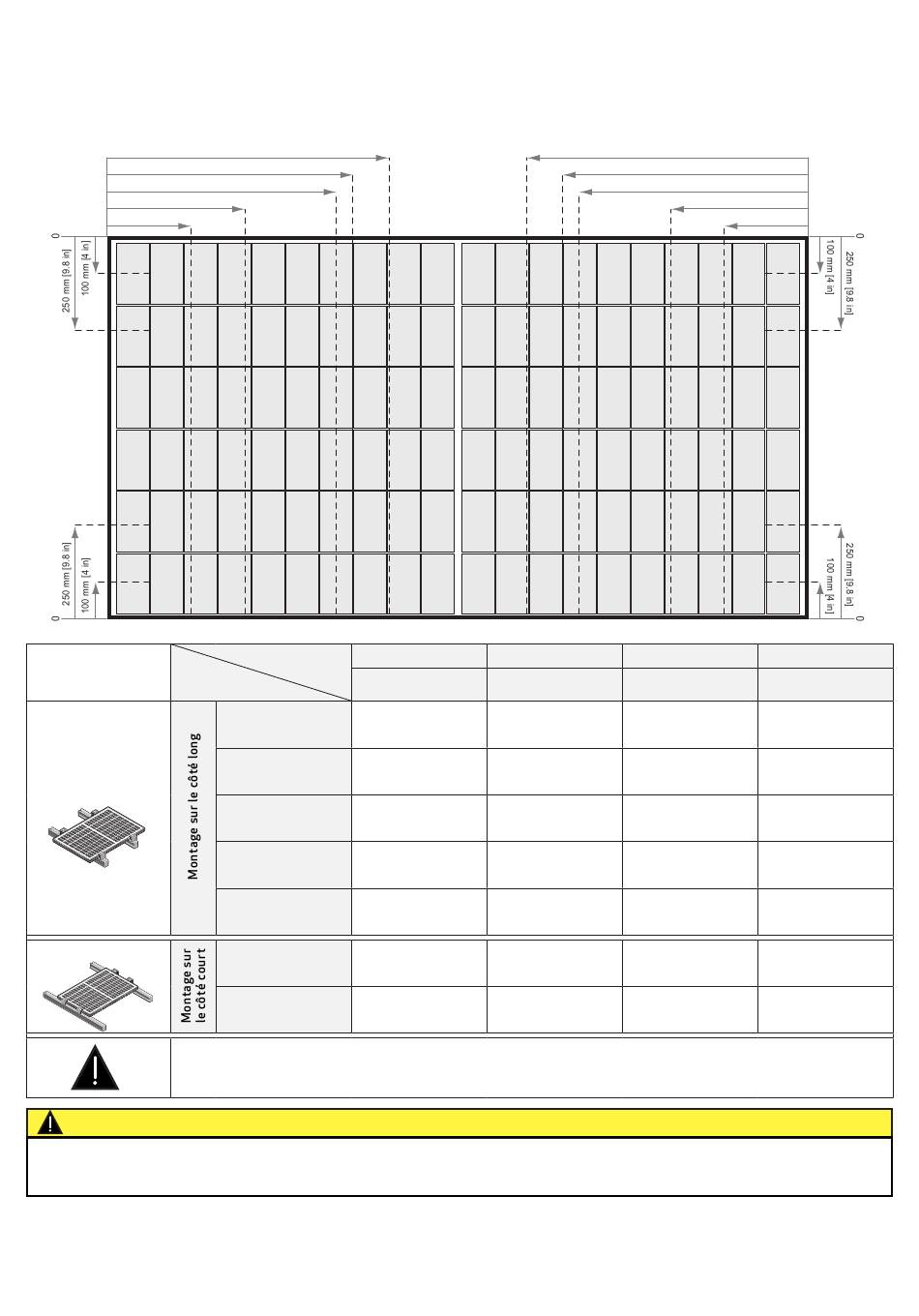

Fig. 3 : Fixation des panneaux REC Alpha sur des rails parallèles au côté court
0
340 mm [13.4 in]
208 mm [8.2 in]
Légende
Zone de fixation
Position des rails
Position des rails
Une fois qu'un module est fixé dans chacune des 4 zones (fig. 2), des fixations supplémentaires, c'est-à-dire ≥ 5, peuvent être
librement placées sur le cadre du panneau sans que cela affecte la garantie. Les charges repérées par un
dans le cadre des essais selon IEC 61215/61730, mais ont été évaluées dans le cadre de la procédure d'essai interne de REC.
ATTENTION
Le centre de chaque fixation et la longueur minimale de la bride doivent être entièrement situés dans la même zone de serrage pour pouvoir être
classés pour cette charge (fig. 3). Si le panneau est fixé dans des zones avec des valeurs de charge différentes, il n'est classé que pour la valeur
de charge la plus basse.
8
REC Installation Manual - REC Alpha Panels - IEC 61215 /61730
Rev G - 06.21
695 mm [27.4 in]
605 mm [23.8 in]
565 mm [22.2 in]
20 - 40 mm
Écart minimal
Charge d'essai
(charge de conception)
0 - 208 mm
+1 800 Pa / -1 800 Pa *
208 - 340 mm
(+1 200 Pa / -1 200 Pa)
+1 800 Pa / -1 800 Pa *
340 - 565 mm
(+1 200 Pa / -1 200 Pa)
+1 200 Pa / -1 200 Pa *
565 - 605 mm
(+800 Pa / -800 Pa)
+2 400 Pa / -2 400 Pa
605 - 695 mm
(+1 600 Pa / -1 600 Pa)
0 - 100 mm
100 - 250 mm
Ref: PM-IM-23
695 mm [27.4 in]
605 mm [23.8 in]
40 - 60 mm
Charge d'essai
(charge de conception)
+1 200 Pa / -1 200 Pa *
X
(+800 Pa / -800 Pa)
+4 200 Pa / -2 400 Pa
(+2 800 Pa / -1 600 Pa)
+6 200 Pa / -4 000 Pa
(+4 133 Pa / -2 666 Pa)
+3 000 Pa / -2 400 Pa
(+2 400 Pa / -1 600 Pa)
+2 400 Pa / -2 400 Pa
(+1 600 Pa / -1 600 Pa)
+1 200 Pa / -1 200 Pa *
X
(+800 Pa / -800 Pa)
+800 Pa / -800 Pa *
X
(+533 Pa / -533 Pa)
565 mm [22.2 in]
340 mm [13.4 in]
208 mm [8.2 in]
> 60 mm
Charge d'essai
(charge de conception)
+2 400 Pa / -2 400 Pa
(+1 600 Pa / -1 600 Pa)
+5 400 Pa / -2 400 Pa
(+3 600 Pa / -1 600 Pa)
+7 000 Pa / -4 000 Pa
(+4 666 Pa / -2 666 Pa)
+5 400 Pa / -2 400 Pa
(+3 600 Pa / -1 600 Pa)
+2 400 Pa / -2 400 Pa
(+1 600 Pa / -1 600 Pa)
+1 600 Pa / -1 600 Pa *
(+1 066 Pa / -1 066 Pa)
+2 400 Pa / -2 400 Pa
(+1 600 Pa / -1 600 Pa)
*
n'ont pas été certifiées
0
< 20 mm
Charge d'essai
(charge de conception)
X
X
X
X
X
X
X
