N
otice d'installation
et d'utilisation
Guide à conserver par l'utilisateur
S
o l i u s

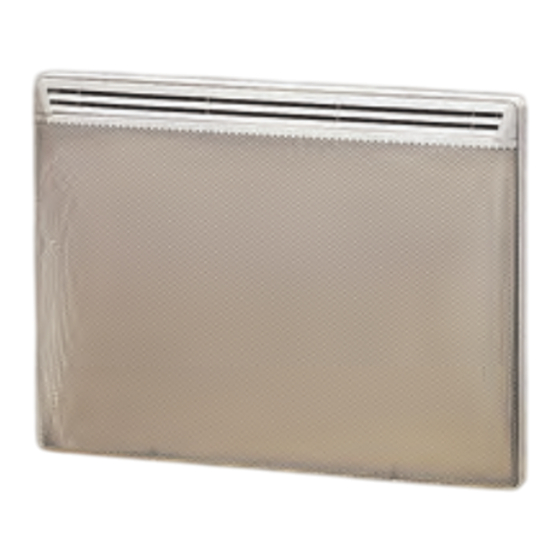

Panneau rayonnant
Versions horizontales et verticales

Publicité

Table des Matières
loading

Manuels Connexes pour Atlantic Solius

Sommaire des Matières pour Atlantic Solius

  • Page 1 otice d’installation et d’utilisation Guide à conserver par l’utilisateur o l i u s Panneau rayonnant Versions horizontales et verticales...

  • Page 2: Les Références De Votre Panneau Rayonnant

    Nous vous remercions de votre choix et de votre confiance. Le panneau rayonnant que vous venez d’ac- quérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité et ainsi vous appor- ter une entière satisfaction. Les références de votre panneau rayonnant Elles sont situées sur le côté...

  • Page 3: Préparer L'installation Du Panneau Rayonnant

    Installation 1/ Préparer l’installation du panneau rayonnant Règles d’installation - Ce panneau rayonnant a été conçu pour être installé dans un local résidentiel. Dans tout autre cas,veuillez consulter votre distributeur. - L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation (NFC 15100 pour la France).

  • Page 4: Déverrouiller La Patte D'accrochage Du Panneau Rayonnant

    2/ Déverrouiller la patte d’accrochage du panneau rayonnant Nous vous conseillons de poser le panneau rayonnant à plat face vers le sol. Munissez-vous d’un tournevis plat et soulevez la languette en veillant à ne pas la déformer. Tout en maintenant la languette soulevée, poussez la patte d’accrochage vers le bas du panneau rayonnant pour dégager les crochets supérieurs.

  • Page 5: Raccorder Le Panneau Rayonnant Règles De Raccordement

    4/ Raccorder le panneau rayonnant Règles de raccordement - Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz. - L’alimentation du panneau rayonnant doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire. - Le raccordement au secteur se fera à l’aide du câble du panneau rayonnant par l’intermédiaire d’un boî- tier de raccordement.

  • Page 6: Verrouiller Le Panneau Rayonnant Sur La Patte D'accrochage

    5/ Verrouiller le panneau rayonnant sur la patte d’accrochage Posez Faîtes Abaissez le le panneau pivoter le panneau rayonnant panneau rayonnant CLIC incliné rayonnant sur la patte sur les en le d’accrocha- supports soulevant ge. Un clic pour le vous poser indique que sur les...

  • Page 7: Fonctionnement

    Fonctionnement Vous pouvez faire fonctionner votre panneau rayonnant dans plusieurs modes, quelque soit le type de commande que vous aurez choisi : • Le mode Confort qui vous permet d’obtenir la bonne température ambiante. • Le mode Eco qui vous permet d’abaisser la température de votre pièce lors d’une absence prolongée de la maison.

  • Page 8: Abaisser La Température De Votre Pièce : Utilisation Du Mode Eco

    Abaisser la température de votre pièce : utilisation du mode Eco Il s’agit d’un abaissement en degrés par rapport à la température Confort. Il est conseillé d’utiliser ce mode pour des périodes d’absence supérieures à 2 heures. E QUE VOUS E QUI VA ’...

  • Page 9: Conseils D'utilisation

    Conseils 1/Conseils d’utilisation Il est inutile de mettre le panneau rayonnant au maximum, la température de la pièce ne montera pas plus vite. E QUE VOUS E QUE VOUS DEVEZ FAIRE E QUI VA SE PASSER VOULEZ FAIRE Aérer la pièce Je mets le curseur A sur Le panneau rayonnant ne chauffe plus.

  • Page 10: Entretien

    2/Entretien Pour conserver les performances du panneau rayonnant, il est nécessaire, environ deux fois par an, d’effectuer son dépoussiérage. Ne jamais utiliser de produits abrasifs et de solvants. 3/En cas de problème ROBLÈME RENCONTRÉ ÉRIFICATION À FAIRE Le panneau - Vérifiez que le curseur est sur la position rayonnant ne chauffe - Si vous êtes en programmation, vérifiez que le programmateur est en mode pas.

  • Page 11: Garantie

    30 mois à partir de la date de fabrication en l’absence de justificatif. La garantie s’applique en France uniquement. Atlantic assure l’échange ou la fourniture des pièces reconnues défectueuses à l’exclusion de tous dommages et intérêts. Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.
