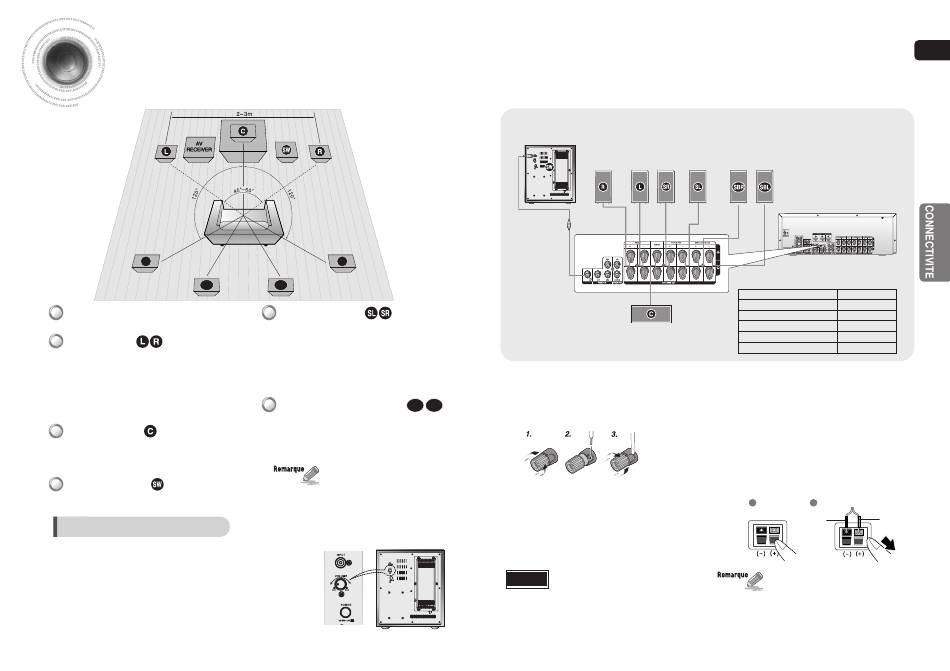

Connexion des enceintes
Assurez-vous d'éteindre et de débrancher la prise avant de déplacer ou d'installer le produit.
SL
SBL
Position du récepteur AV
• Poser le récepteur AV sur un support ou une étagère dédiée.
Enceintes avant
•
Placez ces enceintes en avant de votre position d'écoute,
de telle manière à ce qu'elles soient dirigées vers vous et
inclinées vers l'intérieur (environ 45°).
•
Placez les enceintes de manière à ce que leur haut-parleur
d'aigus soient à la même hauteur que votre oreille.
•
Alignez la face avant des enceintes avec la partie avant de
l'enceinte centrale ou placez-les légèrement en avant de
l'enceinte centrale.
Enceinte centrale
•
Il est conseillé de l'installer à la même hauteur que
les enceintes avant.
•
Vous pouvez également l'installer directement
au-dessus ou en-dessous du téléviseur.
Caisson de basses
• La position du caisson de basses n'est pas aussi
critique. Placez-le à l'endroit de votre choix.
Fonction Caisson de basses
Le caisson de basses actif accompagné de l'amplificateur intégré 150 W fournit
des basses d'une qualité exceptionnelle.
1
Branchez la borne SW OUT de l'amplificateur (AV-R720) sur la prise
INPUT de l'enceinte du caisson de basses.
2
Appuyez sur la touche POWER située à l'arrière du caisson de
basses pour allumer l'appareil.
3
A l'aide de la commande VOLUME du caisson de basses, vous pouvez régler le
niveau de basses de votre choix (reportez-vous aux page 28 "Réglage du niveau de
l'enceinte" pour configurer le niveau du caisson de basses dans le menu).
10
SR
SBR
Enceintes satellites
•
Placez ces enceintes derrière votre position d'écoute.
•
Si l'espace disponible est insuffisant, placer ces haut-
parleurs l'un en face de l'autre.
•
Placez-les à environ 60-90 cm au-dessus de votre oreille,
légèrement inclinées vers le bas.
Contrairement aux enceintes avants et centrale, les
*
enceintes arrières sont principalement utilisées pour
gérer les effets sonores. Vous n'entendrez pas de son
en sortir systématiquement.
Enceintes ambiophoniques arrière
SBL SBR
• Si vous utilisez deux enceintes arrière centrales, dirigez-
les vers l'avant derrière la position d'écoute.
• Disposez l'enceinte ambiophonique arrière 70 cm à 1 m
au-dessus des enceintes ambiophoniques et inclinez-la
légèrement vers le sol.
•
Lorsque vous montez les enceintes sur un mur,
veillez à les fixer correctement afin qu'elles ne
tombent pas.
ACTIVE SUBWOOFER
(BUILT-IN POWER AMPLIFIER)
PS-AW720S
AVANT
AVANT
SATELLITES
SATELLITES
(DROITE)
(GAUCHE)
(DROITE)
PS-AF720S
PS-AR720S
PS-AF720S
CENTRALE
PS-AC720S
√ CONNEXION DU CABLE DE L'ENCEINTE
1. Desserrez le bouton dans le sens inverse des aiguilles d'une montre.
2. Insérez la partie dénudée du fil dans l'orifice situé sur le côté de chaque borne.
3. Resserrez le bouton dans le sens des aiguilles d'une montre pour fixer le fil.
√ Connexion des enceintes
1. Appuyez sur la patte des bornes, à l'arrière de l'enceinte.
2. Insérez le fil noir dans la borne noire (-) et le fil rouge dans la
borne rouge (+), puis relâchez la patte.
3. Branchez les prises de raccordement à l'arrière du récepteur AV.
• Les couleurs des bornes des enceintes et des prises de
raccordement doivent correspondre.
• Conservez l'enceinte du caisson de basses hors de
Avertissement !
portée des enfants afin d'éviter qu'ils ne mettent leurs
mains ou des objets dans le conduit (orifice).
SATELLITES
SATELLITES
CENTRALE
CENTRALE
(DROITE)
(GAUCHE)
(GAUCHE)
PS-AB720S
PS-AB720S
PS-AR720S
UNITE PRINCIPALE
MODÈLE DU SYSTÈME : HT-AS720S
UNITE PRINCIPALE
AV-R720
ENCEINTE AVANT
PS-AF720S
ENCEINTE CENTRALE
PS-AC720S
HAUT-PARLEURS SATELLITES
PS-AR720S
HAUT-PARLEURS SATELLITES CENTRALE PS-AB720S
ACTIVE SUBWOOFER
PS-AW720S
1
2
Noir
Ne touchez jamais les bornes de l'enceinte
•
lorsque l'appareil est allumé. Cela pourrait
provoquer un choc électrique.
Veiller à respecter les polarités (+ et –).
•
• Ce système peut reproduire le son d'un canal 6.1/7.1.
Toutefois, seules des enceintes 5.1 sont fournies.
FRE
AV-R720
Rouge
11
