- Page 1 ® VentLogic AD10 Instructions d’installation et mode d’emploi - 1 -...
-

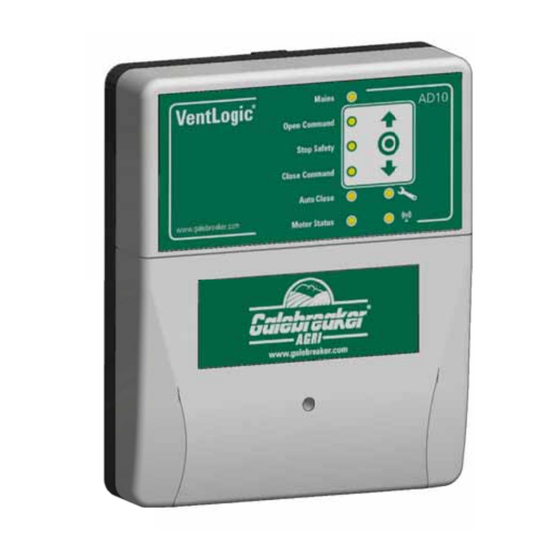

Page 2: Description Du Boîtier De Commande
électriques) afin de comprendre la procédure dans son intégralité. Conservez les instructions fournies pour pouvoir vous y reporter. REMARQUE : Des versions en couleur des instructions d’installation peuvent être téléchargées depuis notre site Internet : www.galebreaker.com - 2 -... -
Page 3: Utilisation Prévue
1.2 Utilisation prévue • Le contrôleur AD10 est conçu pour le fonctionnement d’une porte à verrouillage automatique Galebreaker avec le système de détection de position du tube inférieur Galebreaker. • Une fois l’interrupteur enclenché, il peut contrôler la porte de façon sûre et contrôlée avec la présence de l’opérateur à... -
Page 4: Principe De Conception Pour Cet Équipement
AD10 – Instructions ® VentLogic Informations générales 2.2 Principe de conception pour cet équipement • Le contrôleur est uniquement destiné pour les tâches détaillées dans la section 1.2. Sauf clause contractuelle contraire, toute autre forme d’utilisation ou une forme plus extensive d’utilisation est considérée comme contraire à... -
Page 5: Mesures De Sécurité
AD10 – Instructions ® VentLogic Mesures de sécurité 3 Mesures de sécurité 3.1 Équipement électrique/électronique AVERTISSEMENT : Les travaux sur des composants/installations électriques doivent uniquement être effectués par un électricien ou une personne compétente dans le respect des règles L’entrepreneur l’opérateur doit électriques... -
Page 6: Adresse Du Fabricant
AVERTISSEMENT : Utilisez uniquement les pièces et les équipements supplémentaires qui ont été approuvés et/ou recommandés par Galebreaker Agri Ltd. Une décision ne peut être prise sur le risque de sécurité résultant de l’utilisation de produits externes, ou d’autres modifications non approuvées ou recommandées par Galebreaker Agri Ltd, conjointement... - Page 7 AD10 – Instructions ® VentLogic Installation 4 Installation Installation interne uniquement Retirez le couvercle inférieur pour dégager les points de fixation inférieurs. - 7 -...
-
Page 8: Fonctionnement
AD10 – Instructions ® VentLogic Mise en service 5 Fonctionnement 5.1 Vue d’ensemble Voyants à diodes OUVERT ARRÊT FERMET Moteur tubulaire Interrupteur Dispositif de butée externe de sécurité Alimentation secteur - 8 -... -
Page 9: Installation Électrique
AD10 – Instructions ® VentLogic Mise en service 5.2 Installation électrique DIP 7 et 8 pour le changement de direction, voir Section 5.3 - 9 -... -
Page 10: Commutateur Dip À 8 Voies
AD10 – Instructions ® VentLogic Mise en service 5.3 Commutateur DIP à 8 voies Numéro Fonction Interrupteur externe OFF = activé ON = désactivé [Par défaut = OFF] Fonction de fermeture automatique OFF = désactivé ON = activé [Par défaut = OFF] Boutons montés sur le couvercle AD10 OFF = activé... -
Page 11: Commutateur Dip À 4 Voies
AD10 – Instructions ® VentLogic Mise en service 5.4 Commutateur DIP à 4 voies Numéro Fonction Mode Émetteur du tube inférieur ON = activation de la fonction Ajouter/Supprimer OFF = désactivation de la fonction Ajouter/Supprimer [Par défaut = OFF] Commande à action maintenue avec les boutons AD10 uniquement en mode ON Mode Télécommande ON = activation de la fonction Ajouter/Supprimer... -
Page 12: Mise En Service
AD10 – Instructions ® VentLogic Mise en service 5.6 Mise en service Mode de mise en service Entrée en mode Mise en service < DIP 5 – ON > < DIP 6 – OFF > Diode du mode Mise en service sur Actionnez la porte en utilisant OUVERTURE ou FERMETURE «... -
Page 13: Ajout Et Suppression De Dispositifs
AD10 – Instructions ® VentLogic Mise en service 5.7 Ajout et suppression de dispositifs Ajout d’un émetteur de tube inférieur < DIP 1 – ON > Diode AJOUTER uniquement fixe – aucun émetteur ajouté Diode verte fixe (x1) (Diode SUPPRIMER uniquement fixe – émetteur déjà... - Page 14 AD10 – Instructions ® VentLogic Mise en service Ajout d’une télécommande (Premium uniquement - jusqu’à 10 télécommandes par porte) < DIP 2 – ON > Diode AJOUTER uniquement fixe – aucune télécommande ajoutée Diode verte fixe (x2) Diodes AJOUTER et SUPPRIMER fixes – télécommande déjà...
- Page 15 AD10 – Instructions ® VentLogic Mise en service Suppression de TOUTES les télécommandes < DIP 2 – ON > Diode SUPPRIMER fixe Diode verte fixe (x2) Diode AJOUTER fixe (si moins de 10 télécommandes sont appariées) Appuyez et maintenez enfoncé le bouton SUPPRIMER La diode SUPPRIMER clignote Diode verte éteinte (x2)
- Page 16 AD10 – Instructions ® VentLogic Mise en service Suppression de l’émetteur du tube inférieur < DIP 1 – ON > Diode SUPPRIMER fixe Diode verte fixe (x1) Appuyez et maintenez enfoncé le bouton SUPPRIMER La diode SUPPRIMER clignote Diode verte éteinte Diode SUPPRIMER éteinte Diode verte fixe <...
-
Page 17: Fonction De Fermeture Automatique
AD10 – Instructions ® VentLogic Mise en service 5.8 Fonction de fermeture automatique < DIP 2 – ON > Diode Fermeture automatique clignote [Le dernier temps enregistré est restauré et indiqué par le nombre de clignotements] OUVERTURE – Hausse des secondes (par incréments de +10) 0 >... -
Page 18: Voyants À Diode
AD10 – Instructions ® VentLogic Affichage à diodes 5.9 Voyants à diode Diode ON fixe OFF fixe Clignotement Présence de tension Absence de tension Alimentation secteur secteur Commande d’ouverture Commande d’ouverture reçue, Commande Aucune commande d’ouverture d’ouverture reçue et exécutée mais non exécutée 2 clignotements : aucun émetteur ajouté... -
Page 19: Service Et Entretien
AD10 – Instructions ® VentLogic Service et entretien 6 Service et entretien 6.1 Entretien général L’unité de commande AD10 ne nécessite aucun entretien général. Un chiffon humide (sans solvants) peut être utilisé pour nettoyer les surfaces extérieures du boîtier de commande. ATTENTION : Le contrôleur ou les capteurs ne peuvent, en aucun cas, être nettoyés avec de l’eau sous pression. -
Page 20: Diagnostics De Panne
AD10 – Instructions ® VentLogic Service et entretien 6.3 Diagnostics de panne Panne Cause possible/Solution • Vérifiez le câblage du moteur – voir Section 5.2. Le moteur fonctionne dans la • Échangez les commutateurs DIP 7 et 8 – voir mauvaise direction Section 5.3. - Page 21 AD10 – Instructions ® VentLogic Notes - 21 -...
- Page 22 AD10 – Instructions ® VentLogic Notes - 22 -...
- Page 23 AD10 – Instructions ® VentLogic Notes - 23 -...
- Page 24 New Mills Industrial Estate Ledbury Herefordshire, Royaume-Uni HR8 2SS www.galebreaker.com Conçu et fabriqué au Royaume-Uni par Galebreaker Agri Ltd. Instructions d’origine © Copyright Galebreaker Agri Ltd 2021. Tous droits réservés. Instructions – Version : 2021/01/FR Numéro de modèle : MC-AD10/MK1/1709...
