Netatmo Energie Manuel D'utilisation
Masquer les pouces
Voir aussi pour Energie:
- Manuel d'utilisation (56 pages) ,
- Manuel d'utilisation (54 pages)
Manuels Connexes pour Netatmo Energie
Sommaire des Matières pour Netatmo Energie
- Page 1 Energie Manuel d’utilisation du Thermostat Intelligent et des Têtes Thermostatiques Intelligentes...
- Page 2 Merci d’avoir choisi Netatmo ! Bienvenue dans le manuel utilisateur interactif des produits Energie.
- Page 3 Veuillez noter que les applications Netatmo sont en constante évolution. À ce titre, des modifications visuelles ou d’emplacement pour certaines fonctionnalités sont susceptibles de se produire afin d’améliorer l’ergonomie et l’expérience d’utilisation.
- Page 4 Si vous n’avez pas encore installé vos produits, voici les liens directs vers nos pages d’aide à l’installation : Guide d’installation du Thermostat Intelligent Guide d’installation du Pack pour Chauffage Collectif Guide d’installation de la Tête Thermostatique Intelligente Additionnelle...
- Page 5 Préambule Ce manuel est constitué de 3 parties. Pour accéder directement à celle qui vous intéresse, cliquer sur le logo correspondant : Fonctions communes Le Thermostat Intelligent Les Têtes Thermostatiques Intelligentes à tous les produits Energie...
- Page 6 Première partie : le Thermostat Intelligent...
-
Page 7: Table Des Matières
Sommaire Présentation Courbes de chauffage Le Thermostat Le Relais Algorithmes de chauffe Logos Algorithme à hystérésis Algorithme avancé (PID) Fonctionnement Choix de la source d’énergie Communication entre les modules Bilan mensuel d’économies d’énergie Régler la température Auto-Care Modes spéciaux (absent, Hors-Gel, OFF) -
Page 8: Présentation

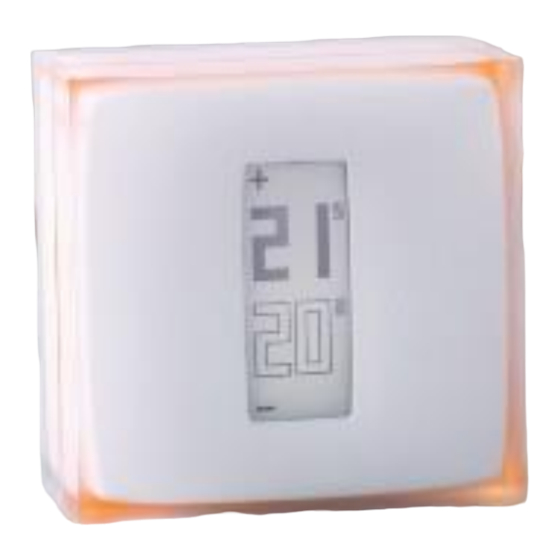

1 – Présentation Le Thermostat Broches de contact Bouton à bascule « + » (pour le mode filaire) Numéro de série Ecran e-paper Logement des piles (3 x AAA alcalines) Bouton à bascule « - » Vidéo explicative pour accéder aux piles... - Page 9 Température de consigne ajustable par pas de 0,5°C Température ambiante mesurée avec une précision de 0,1°C La sonde de température est placée dans le Thermostat, pas dans le Relais.
- Page 10 Boutons Les boutons du Thermostat ne sont pas tactiles. Il faut exercer une pression suffisamment forte sur la face avant jusqu’à sentir un léger « clic » pour changer la température de consigne. Ecran L’écran du Thermostat est en papier électronique (« e-paper »). C’est une technologie qui utilise la lumière ambiante pour afficher les informations, de la même manière que le papier classique.
-
Page 11: Le Relais
Le Relais Port micro-USB Emplacement pour insérer l’adaptateur chaudière ou secteur Numéro de série Bouton du Relais ATTENTION : le port USB ne doit servir qu’à la connexion du Relais au réseau Wi-Fi depuis un ordinateur, et non à alimenter le Relais pour une utilisation normale. Comment dissocier le Relais de son adaptateur... -
Page 12: Logos
2 – Logos Démarrage du Thermostat Thermostat démarré Recherche du Relais Affichage normal des Logo Flamme : le Thermostat Piles faibles (moins d’un mois températures active le chauffage d’autonomie restante) Relais non détecté (hors de Point d’exclamation : Relais non Logo Radiateur : une Vanne située dans Piles épuisées : le Thermostat portée ou non appairé) -
Page 13: Fonctionnement
Thermostat est sur la consigne MAX et qu’il s’allume sur la position OFF). La polarité du Thermostat doit alors être inversée. Pour inverser la Polarité, il faut se rendre dans le menu des paramètres avancés du Thermostat dans l’application Energie, une fois la configuration du Thermostat terminée. -
Page 14: Communication Entre Les Modules
4 – Communication entre les modules Le relais commutateur est présent dans le Relais et le Thermostat, ce qui rend possible d’installer le Thermostat en mode filaire ou sans-fil, au choix. Thermostat filaire Thermostat sans-fil... -
Page 15: Régler La Température
5mn et 12h La durée de la consigne est alors celle Fond blanc = Réglette pour ajuster Fond orange = qui est définie dans les paramètres chauffage éteint la durée de la consigne chauffage allumé de l’application Energie (3h par défaut). manuelle... -
Page 16: Modes Spéciaux (Absent, Hors-Gel, Off)
MAX : pour que le Thermostat active la chauffe quelle que soit la température ambiante mesurée. La température des modes Absent et Hors-Gel est modifiable dans les paramètres de l’application Energie. - Page 17 Définir une date et une heure de retour pour les modes Absent et Hors-Gel Activer le mode souhaité Cliquer sur « Modifier » Indiquer la date de retour prévue puis valider par OK...
-
Page 18: Courbes De Chauffage
7 – Courbes de chauffage Sélection de la pièce Données au niveau du curseur Demandes de lecture de chauffe du Thermostat Curseur de lecture en pourcentage de temps sur une Température période donnée. ambiante Exemple : sur une tranche d’une heure, Température si la barre est à... -
Page 19: Algorithmes De Chauffe
Le choix entre les 2 algorithmes de chauffe du Thermostat à Hystérésis ou Avancé (PID) se fait dans les paramètres de l’application Netatmo Energie : Paramètres > Gérer ma maison > Pièce de votre Thermostat > Votre Thermostat > Paramètres. -
Page 20: Algorithme À Hystérésis
18.7°C et la le Thermostat réagit instantanément désactivera à 19.3°C. à la nouvelle consigne sans tenir compte La valeur du seuil est modifiable dans les paramètres d’un seuil pour activer ou arrêter la chauffe. de l'application Energie, entre 0,1°C et 2,0°C. -
Page 21: Algorithme Avancé (Pid)
Lorsque ces paramètres sont obtenus sans aucune intervention de votre part, une alerte dans l’application Netatmo Energie vous prévient que l’algorithme Avancé (PID*) est prêt à être activé. L’algorithme de chauffe Avancé PID (Proportionnel Intégral Dérivé) plus intelligent que l’algorithme à... -
Page 22: Choix De La Source D'énergie
9 – Choix de la source d’énergie Le choix de l'un des cinq types d'énergie n’influence que le choix par défaut pour l'algorithme de chauffage : l'hystérésis et son seuil, ou l'algorithme avancé (PID) et son temps minimum d'allumage. Les appareils les plus tolérants aux allumages/extinctions fréquents peuvent fonctionner avec les réglages les plus réactifs. -
Page 23: Bilan Mensuel D'économies D'énergie
10 – Bilans mensuels d’économies d’énergie Économies réalisées Comparatif d’un mois sur l’autre Analyse des Plannings Performances comparées Conseils et astuces Facteurs déterminants... -
Page 24: Auto-Care
11 – Auto-Care Grâce à la fonction Auto-Care, le Thermostat Intelligent Netatmo vous informe lorsque les piles sont faibles ou lorsqu'une anomalie du fonctionnement de votre chauffage est détectée. Piles faibles Une première alerte est envoyée par e-mail et directement sur l’application 3 à 4 semaines avant l’épuisement des piles. - Page 25 Deuxième partie : Les Têtes Thermostatiques Intelligentes...
- Page 26 Sommaire Présentation Types d’installation Logos Paramètres de priorité Fonctionnement Détection de fenêtre ouverte Synchronisation pièce par pièce...
- Page 27 1 – Présentation Bague de serrage Écran e-paper Vue arrière Vue arrière Piston du moteur Numéro de série Trappe à piles Couvercle La Vanne est équipée de 2 sondes de température pour lui permettre de faire une estimation plus juste de la température de la pièce...
- Page 28 Boutons Les commandes de la Tête Thermostatique Intelligente sont mécaniques et non tactiles. Il faut tourner la Vanne jusqu’à sentir un léger « clic », vers la droite pour augmenter la consigne de 0.5°C et vers la gauche pour la diminuer.
- Page 29 Démarrage de la Vanne Perte de connexion radio entre le Thermostat et le Relais Calibration non effectuée ou échouée NB : l’application Energie donne des précisions sur l’erreur si la Vanne a déjà été connectée. Température de consigne Recherche du Relais Si la consigne de la Vanne est modifiée alors que le Thermostat auquel...
-
Page 30: Mécanique
3 – Fonctionnement Mécanique Chaque Tête Thermostatique Intelligente possède 2 capteurs de température intégrés. L'un est dirigé vers le radiateur et l'autre à son opposé afin de réaliser une estimation précise de la température ambiante au sein de la pièce. Les Têtes Thermostatiques Intelligentes comparent la température mesurée dans la pièce à la température de consigne et régulent finement le débit d'eau chaude de chaque radiateur grâce à... -
Page 31: Synchronisation Pièce Par Pièce
- afficher la même température mesurée - appliquer la même température de consigne - suivre le même planning Dans l’application Energie, ils sont donc rassemblés sous la forme d’une seule icône sur l’écran d’accueil. Lorsqu’il y a plusieurs pièces dans une Maison, il est possible d’appliquer un Manual Boost pour toutes les... -
Page 32: Types D'installation
5 – Types d’installation Chauffage individuel Chauffage collectif Vannes appairées au Relais du Thermostat Vannes appairées au Relais du Starter Pack... -
Page 33: Paramètres De Priorité
Vannes Netatmo, qui limiteront alors la chauffe de cette pièce. S’il n’y a pas de Vanne Netatmo dans la pièce du Thermostat, il est conseillé d'ouvrir à fond les vannes de radiateur de cette pièce, qu'elles soient manuelles ou thermostatiques. -
Page 34: Détection De Fenêtre Ouverte
7 – Détection de fenêtre ouverte La détection de fenêtre ouverte est une fonction des Vannes Netatmo qui permet de reconnaître les baisses soudaines de température d’une pièce et ainsi éteindre le chauffage dans cette pièce pour faire des économies d’énergie. -
Page 35: Fonctions Communes À Toute La Gamme Energie
Fonctions communes à toute la gamme Energie... - Page 36 Sommaire Comportement hors-connexion Votre compte Netatmo Comment régler les produits l’été Les applications Énergie Mobiles (iOS et Android) Interactivité Gestion des plannings Associer les produits à Homekit Auto-Adapt (anticipation de chauffe) Aide en ligne Décalage de température (True Temperature) Télécharger les données historiques...
-
Page 37: Votre Compte Netatmo
• Changer votre adresse e-mail et mot de passe • Gérer les applications tierces Partager l’accès à vos produits Les utilisateurs invités pour contrôler un produit Energie ont accès à tous les • produits de la Maison dans laquelle il est installé, y compris les caméras Netatmo de Sécurité... -
Page 38: Les Applications Énergie
Application web, pour n’importe quel navigateur pour smartphones internet et système d’exploitation et tablettes Télécharger l’application Netatmo Dans la barre de recherche de votre navigateur, taper my.netatmo.com Energie sur l’Appstore (iOS) ou le PlayStore (Android) : iOS & Android Page d’accueil... -
Page 39: Planning Hebdomadaire
Vues détaillées : application mobile Choix du planning en cours Paramètres Copier le planning d’un jour sur l’autre Température de consigne Voir le détail d’une journée Température ambiante Ajouter/modifier les jeux de températures Planning hebdomadaire Pièce avec un Thermostat Pièce avec Vanne(s) uniquement (avec ou sans Vanne) écran rond écran carré... -
Page 40: Vues Détaillées : Application Web
Modes spéciaux Paramètres du compte Choix de la Maison Paramètres Courbe des Pièces températures de la Maison extérieures (Station Météo Netatmo requise) Choix du planning actif Ajouter/modifier Accéder les jeux de à la vue détaillée température de la journée Fenêtre d’édition... -
Page 41: Application Web : Paramètres
Application web : Paramètres Réglages concernant la Maison Paramètres du Relais Accéder aux paramètres Paramètres du Thermostat de la pièce "Entrée" de chaque pièce... -
Page 42: Gestion Des Plannings
à votre rythme de vie. L’application Energie vous permet d’établir de nouveaux plannings à partir d’un questionnaire à 5 étapes. Jusqu'à 10 programmes hebdomadaires peuvent être définis par Maison, ce qui est très utile pour créer un planning différent pour les vacances, ou pour ceux qui ont des rythmes différents d’une semaine sur l’autre, etc…... -
Page 43: Auto-Adapt (Anticipation De Chauffe)
Netatmo, lorsque les deux appareils sont connectés au même réseau Wi-Fi et associés • au même compte Netatmo, les relevés de température fournis par le module extérieur de la Station sont automatiquement récupérés par les produits Energie. L'anticipation est alors optimale. -
Page 44: Décalage De Température (True Temperature)
Par exemple : si le Thermostat mesure 19.0°C alors que votre thermomètre habituel affiche 20.0°C, alors il faut forcer un décalage de +1.0°C dans l'application Energie pour que le Thermostat affiche la même valeur que le thermomètre. Pour choisir l’affichage de température qui représente le mieux celle de la pièce, suivez cette procédure en fonction de l’application utilisée. -
Page 45: Télécharger Les Données Historiques
6 – Télécharger les données historiques Pour télécharger les données de votre Thermostat et/ou de vos Vannes, aller sur l'application web Energie, dans le menu 'Gérer ma maison' (roue dentée dans la partie droite du bandeau supérieur) : Dans la colonne de gauche, cliquer sur le bouton menu (les 3 points verticaux) de la pièce souhaitée, •... -
Page 46: Comportement Hors-Connexion
• Les boutons physiques du Thermostat ou des Vannes permettent toujours de forcer des consignes manuelles. La durée de ces consignes est alors celle qui a été définie avant la coupure dans les paramètres avancés de l'application Energie > Mode de fonctionnement > Durée par défaut des consignes manuelles (3h par défaut). -
Page 47: Comment Régler Les Produits L'été
8 – Comment régler les produits l’été • Pour une absence prolongée, il est recommandé d’utiliser le mode Hors-Gel, afin de garantir la désactivation du chauffage sans risque de détérioration du logement. En effet, le mode Hors-Gel enclenchera la chauffe seulement si la température ambiante atteint un seuil critique, afin d’empêcher les canalisations et le système de chauffage de geler. -
Page 48: Interactivité
Il est possible de créer de très nombreuses recettes, et de les activer/désactiver à volonté. Pour plus d’informations, cliquer sur le logo ci-contre Netatmo Connect est l’interface de programmation (API) de Netatmo. Elle permet de créer des solutions en codant des applications tierces qui permettront de lier nos produits à vos applications et services. -
Page 49: Associer Les Produits À Homekit
3. Cliquer sur le nom du Relais 4. Cliquer sur le bouton « Configurer HomeKit » Les instructions s’affichent alors à l’écran de l’application Energie. Le code HomeKit devra être capturé avec l’appareil photo de votre smartphone ou tablette, ou bien saisi manuellement. -
Page 50: Aide En Ligne
11 – Aide en ligne Pour plus de détails sur nos produits… Assistance en ligne : questions les plus fréquemment posées, explication des fonctionnalités et propositions de solutions. Forum d’entraide entre utilisateurs : forum.netatmo.com... - Page 51 Pour suivre les dernières actualités, rejoignez la communauté Netatmo dès maintenant :...
