Montageanleitung zum ARENA Halbkreistablar

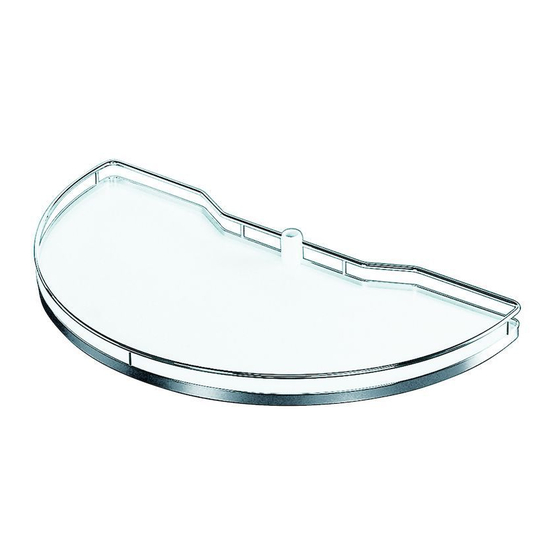

Mounting instruction for the ARENA 180° shelf
Instructions d`assemblage pour ARENA 180° fond
A A
1.
Lagerbock
pivot bracket
palier
2.
Oberer Lagerwinkel
upper bearing angle
angle supérieur
3.
Oberer Lagereinschub
upper bearing insertion
insertion de roulement supérieur
4.
Mittelachse
center axle
axe central
Auflager
5.
support
support
6.
Zylinderstift
straight pin
goupille cylindrique
7.
Mitnehmerwinkel Art.Nr. 006794
follower art.nr.006794
angle d` entraînement
8.
Drehboden
swivel shelf
carrousel pivotant
MA 401 150 0000
Seite 1 von 2
2
1
12
Bohrposition siehe Skizze
Hole position see drawing
Position de perçage voir dessin
ø850 Art.6788
ø750 Art.6787
min.1000 Art.6788
min. 900 Art.6787
27
32
20.11.2003
