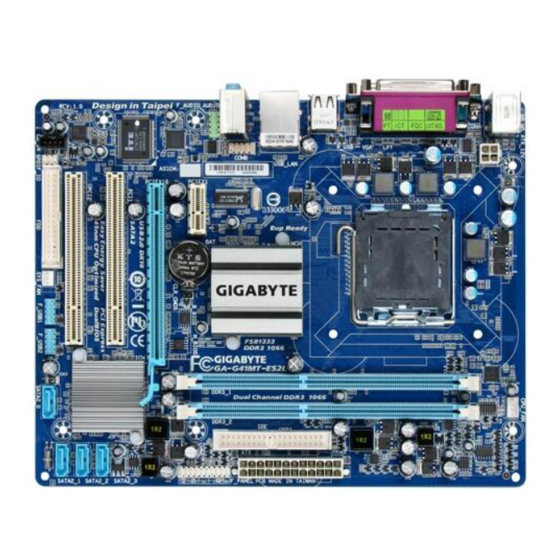

GA-G41MT-ES2L
Carte mère à socket LGA775 pour les familles de processeurs Intel
®
Core
/ Intel
Pentium
/Intel
Celeron
®
®
®
®
Manuel de l'utilisateur
Rev. 1101

Publicité

Table des Matières
loading

Sommaire des Matières pour Gigabyte GA-G41MT-ES2L

  • Page 1 GA-G41MT-ES2L Carte mère à socket LGA775 pour les familles de processeurs Intel ® Core / Intel Pentium /Intel Celeron ™ ® ® ® ® Manuel de l’utilisateur Rev. 1101...
  • Page 2: Table Des Matières

    Installation d’une carte d’extension ..............12 Connecteurs du panneau arrière ..............13 Connecteurs internes ..................14 Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -...
  • Page 3: Chapitre 1 Installation Matérielle

    Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • A vant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie. • T oujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise murale avant d’installer ou d’enlever la carte mère ou autres composants matériels. • Q uand vous branchez les composants matériels sur les connecteurs internes de la carte mère, assurez-vous qu’ils sont branchés correctement et fermement.
  • Page 4: Spécifications Du Produit

    ® ® ® LGA775 (Allez sur le site Internet de GIGABYTE pour la dernière liste des unites centrales prises en charge.) w Mémoire cache L2 en fonction de l’unité centrale Bus latéral avant w 1333/1066/800 MHz FSB Jeu de puces...
  • Page 5 w 1 x connecteur ATX d’alimentation principale à 24 broches Connecteurs w 1 x connecteur d’alimentation à 4 broches ATX 12V internes w 1 x connecteur de lecteur de disquettes w 1 x connecteur IDE w 4 x connecteurs SATA 3Gb/s w 1 x en-tête de ventilateur de l’UC w 1 x en-tête de ventilateur du système w 1 x en-tête du panneau avant w 1 x en-tête audio du panneau avant w 1 x connecteur CD In w 1 x connecteur d’entrée/sortie S/PDIF w 2 x en-têtes USB 2.0/1.1 w 1 x connecteur de port série w 1 x Effacer le Cavalier du CMOS w 1 x port clavier PS/2 Connecteurs du w 1 x port souris PS/2...
  • Page 6 Fonctions uniques w Prise en charge de @BIOS w Prise en charge de Q-Flash w Compatible avec Xpress BIOS Rescue w Prise en charge du centre de téléchargement w Prise en charge d’Xpress Install w Prise en charge d’Xpress Recovery2 w Prise en charge d’EasyTune (Remarque 4) w Prise en charge d’Easy Energy Saver (Remarque 5) w Prise en charge de Time Repair w Prise en charge de Q-Share Logiciel intégré...
  • Page 7: Installation De L'unité Centrale Et De Son Dispositif De Refroidissement

    Installation de l’unité centrale et de son dispositif de refroidissement Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: • V euillez vous assurer que la carte mère prend en charge l’unité centrale. ( Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes.) • T oujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. • L ocalisez la broche un de l’unité centrale. L’unité centrale ne peut pas être insérée si elle est orientée de manière incorrecte. (ou vous pouvez repérer les encoches sur les deux côtés de l’unité...
  • Page 8 B. Suivez les étapes ci-dessous pour installer correctement l’unité centrale dans le socket de l’unité centrale de la carte mère. Avant d’installer l’unité centrale, assurez-vous de toujours éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement de l’unité...
  • Page 9: Installation Du Dispositif De Refroidissement De L'unité Centrale

    1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel comme dispositif de refroidissement ®...
  • Page 10: Installation De La Mémoire

    Installation de la mémoire Lisez les lignes directrices suivantes avant de commencer à installer la mémoire: • Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une mémoire de capacité, marque, vitesse et puces identiques. (Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer la mémoire, afin de prévenir tout endommagement du matériel. • Les modules de mémoire possèdent une conception d’insertion à sécurité intégrée. Un module de mémoire peut être installé dans un sens seulement. Si vous n’arrivez pas à insérer le module, veuillez changer de sens.
  • Page 11: Installation D'une Mémoire

    1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère.
  • Page 12: Installation D'une Carte D'extension

    Installation d’une carte d’extension Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension: • Veuillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez attentivement le manuel fourni avec votre carte d’extension. • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer une carte d’extension, afin de prévenir tout endommagement du matériel. fente PCI Express x1 fentes PCI Express x16 Fente PCI Suivez les étapes ci-dessous pour installer correctement votre carte d’extension dans la fente d’extension.
  • Page 13: Connecteurs Du Panneau Arrière

    Connecteurs du panneau arrière Ports de clavier PS/2 et de souris PS/2 Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour connecter un clavier PS/2. Port parallèle Utilisez le port parallèle pour connecter des appareils comme une imprimante, un scanneur, etc. Le port parallèle est aussi appelé un port d'imprimante. Port série Utilisez le port série pour connecter des appareils comme une souris, un modem ou des autres périphériques.
  • Page 14: Connecteurs Internes

    Connecteurs internes ATX_12V F_AUDIO CD_IN CPU_FAN SPDIF_IO SYS_FAN F_USB1/F_USB2 COMB CLR_CMOS SATA2_0/1/2/3 BATTERY F_PANEL Lisez les lignes directrices suivantes avant de connecter des périphériques externes: • A ssurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter. • A vant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les périphériques. • A près avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du périphérique a été correctement branché au connecteur sur la carte mère. Installation matérielle - 14 -...
  • Page 15 1/2) ATX_12V/ATX (connecteur d’alimentation 2x2 12V et connecteur d’alimentation principale 2x12) Avec l’utilisation du connecteur d’alimentation, l’alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon sens. Le connecteur d’alimentation de 12V fournit du courant à l’unité centrale principalement. Si le connecteur d’alimentation de 12V n’est pas branché, le système ne démarrera pas. I l est conseillé d’utiliser une alimentation électrique capable de soutenir une haute consommation d’énergie (500 W ou plus) pour satisfaire aux conditions d’extension. Si vous utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le résultat peut aboutir à un système instable ou incapable de démarrer.
  • Page 16 3/4) CPU_FAN/SYS_FAN (En-têtes de Ventilateurs) La carte mère possède un connecteur de ventilateur d’unité centrale à 4 broches (CPU_FAN) et un connecteur de ventilateur du système à 3 broches (SYS_FAN). La plupart des embases des ventilateurs possèdent une conception d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter dans l’orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur de l’unité centrale, ce qui nécessite d’utiliser un ventilateur d’unité centrale avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d’installer un ventilateur système à l’intérieur du châssis. CPU_FAN: Broche N° Définition MASSE +12V / Commande de vitesse CPU_FAN Capteur Commande de vitesse...
  • Page 17 6) IDE (Connecteur IDE) Le connecteur IDE prend en charge jusqu’à deux périphériques IDE, comme des disques durs et des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave). (pour des informations sur la configuration des paramètres maître/esclave pour les périphériques IDE, lisez les instructions des fabricants des périphériques.) 7) SATA2_0/1/2/3 (Connecteurs SATA 3Gb/s) Les connecteurs SATA sont conformes à la norme SATA 3 Gb/s et sont compatibles avec la norme SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Broche N° Définition MASSE SATA2_3 SATA2_2 MASSE SATA2_1 MASSE SATA2_0 Veuillez raccorder l'extrémité en L du câble SATA 3Gb/s à votre disque dur SATA.
  • Page 18 8) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, les haut-parleurs et le témoin d’état système sur le panneau avant du châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. PWR- SPEAK- DEL d’alimentation Haut-parleur PWR+ SPEAK+ En-tête D’intrusion du Châssis Commutateur RES+ interrupteur de d’alimentation RES- réinitialisation MSG- DEL de message/ DEL de disque MSG+ Alimentation/Sommeil dur IDE actif • MSG/PWR (DEL de message /Alimentation/Sommeil): Se connecte à l’indicateur d’état d’alimentation sur le panneau avant Etat du du châssis. La DEL est allumée quand le système est en cours de système...
  • Page 19 9) F_AUDIO (En-tête Audio du Panneau Avant) Le connecteur audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et le connecteur de la carte mère empêchera le périphérique de fonctionner, voire l’endommagera. Pour le son AC’97 du pan- Pour le son HD du panneau neau avant: avant: Broche N° Définition Broche N° Définition MIC2_L MASSE MASSE MIC2_R Alimentation MIC -ACZ_DET LINE2_R Sortie de ligne (D) MASSE FAUDIO_JD Pas de broche Pas de broche LINE2_L Sortie de ligne (G)
  • Page 20 11) SPDIF_IO (Embase d’entrée/sortie S/PDIF) Ce connecteur supporte l’entrée/sortie S/PDIF numérique. Ce connecteur peut être connecté, via un câble d’entrée/sortie S/PDIF optionnel, à un appareil audio qui supporte une sortie audio numérique et un système audio qui supporte une entrée audio numérique. Pour acheter un câble d'entrée/sortie S/ PDIF optionnel, veuillez contacter votre revendeur local. Broche N° Définition Alimentation Pas de broche SPDIF SPDIFI MASSE MASSE 12) F_USB1/F_USB2 (En-têtes USB) Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N° Définition Alimentation (5V) Alimentation (5V) USB DX- USB DY- USB DX+ USB DY+ MASSE MASSE Pas de broche • Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 1394 dans l’en-tête USB.
  • Page 21 13) COMB (Connecteur de Port Série) Le connecteur COMB permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N° Définition NDCD- NSIN NSOUT NDTR- MASSE NDSR- NRTS- NCTS- NRI- Pas de broche 14) CLR_CMOS (Effacer le Cavalier du CMOS) Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut.
  • Page 22 15) BATTERY (BATTERIE) La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été perdues. Vous pouvez effacer les valeurs CMOS en retirant la batterie: 1. Eteignez l’ordinateur et débranchez le câble d’alimentation. 2. Sortez délicatement la batterie du support de batterie et mettez-la de côté pendant une minute. (sinon vous pouvez utiliser un objet métallique comme un tournevis pour toucher les bornes positive et négative dans le support de la batterie et les court-circuiter pendant cinq secondes) 3. Replacez la batterie. 4. Branchez la fiche d’alimentation et redémarrez l’ordinateur. • E teignez toujours votre ordinateur et débranchez le câble d’alimentation avant de remplacer la batterie. • R emplacez la batterie par une batterie équivalente. Danger d’explosion si la batterie n’est pas correctement remplacée. • C ontactez le lieu d’achat ou le revendeur local si vous ne pouvez pas remplacer la batterie par vous-même ou si vous n’êtes pas certain(e) du modèle de batterie.
  • Page 23 - 23 - Installation matérielle...
  • Page 24 Installation matérielle - 24 -...
