3.3 Description de l'utilisation de l'armoire de commande / contrôle

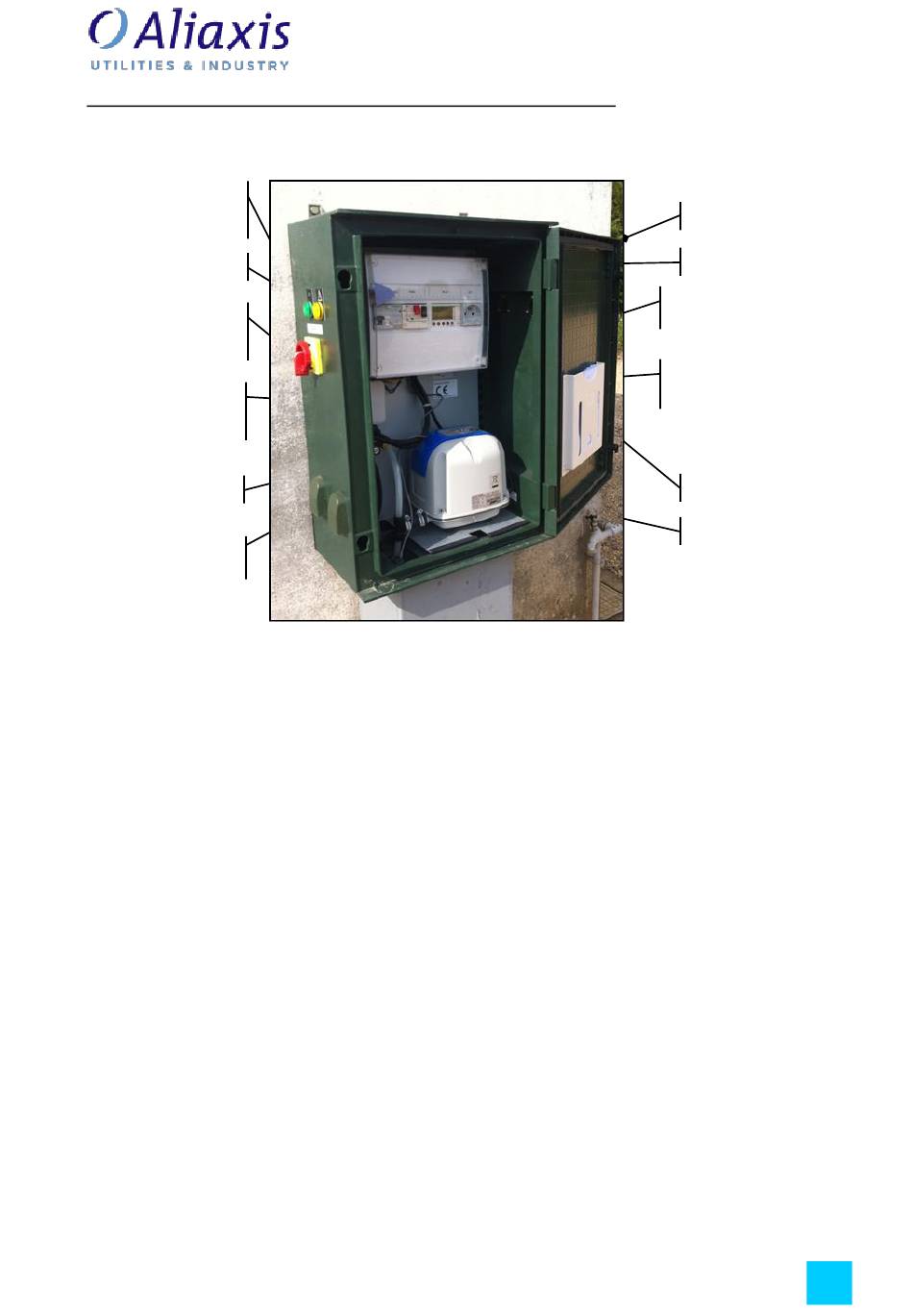

L'armoire de contrôle de la PureStation EP600 est constituée de la manière suivante :
Voyant vert,
armoire de contrôle en
fonctionnement
Voyant jaune d'avertissement
Interrupteur général,
mise sous tension de
l'armoire de contrôle
Boitier de
raccordement
électrique
Bloc électrovannes
Connexions pneumatiques
2xd8, 1xd12
Après avoir procédé à l'installation complète de la PureStation, la mise en fonctionnement de
l'armoire peut être effectuée de la manière suivante :
1 -> Mise sous tension de l'armoire de contrôle : Mettre l'interrupteur général sur « I » (marche).
2 -> Dans le coffret électrique, placer le disjoncteur différentiel (repère F50) sur la position
« ON ».
Le voyant lumineux vert, indiquant le fonctionnement de l'armoire, s'allume.
Le voyant lumineux jaune, avertissant un dysfonctionnement de l'armoire, clignote (dans ce
cas, il signale que le compresseur n'est pas sous tension).
Le programme de traitement de l'automate Schneider Electric Zelio (repère PLC) se lance
automatiquement. Il utilise des paramètres pré-enregistrés.
Il reste à régler la date et l'heure afin que les cycles pré-programmés soient bien en phase
avec le cycle d'occupation de la maison (Cf. paragraphe 3.5 pour le réglage de la date et
l'heure). Le réglage sera effectué lors de la mise en service par l'installateur agréé par
ALIAXIS).
3 -> Placer ensuite le disjoncteur magnétothermique (repère F60) sur la position « ON ».
Le compresseur est mis sous tension et alimente, sous le contrôle de l'automate, les airlifts et
l'aération de la station.
Armoire de contrôle
Coffret électrique
Numéro d'identification
de l'armoire de contrôle
Référence produit de
l'armoire de contrôle
Porte documents
Compresseur
13
