Canal A, Lumière
Le comportement de commutation est commandé par la
présence et la luminosité ambiante. Le contact de commu-
tation du canal A Lumière se ferme en cas d'obscurité et de
présence. Il s'ouvre avec avec la temporisation à l'extinction
prédéfinie en d'absence.
Temporisation à l'extinction
La temporisation à l'extinction permet un arrêt temporisé de
l'éclairage une fois que les personnes ont quitté la pièce. La
temporisation à l'extinction est réglable de 10 s à 60 min.
Automatique
La commande d'éclairage du détecteur de mouvement
est entièrement automatique pour plus de confort. En
mode « Automatique », l'éclairage s'allume et s'éteint
automatiquement.
Fonction impulsions
La temporisation à l'extinction peut être réglée sur Impulsions
pour commander des minuteries d'éclairage de cage d'escalier
existantes. La sortie de l'éclairage génère alors toutes les 10 s
une impulsion de 0,5 s en cas de présence et d'obscurité.

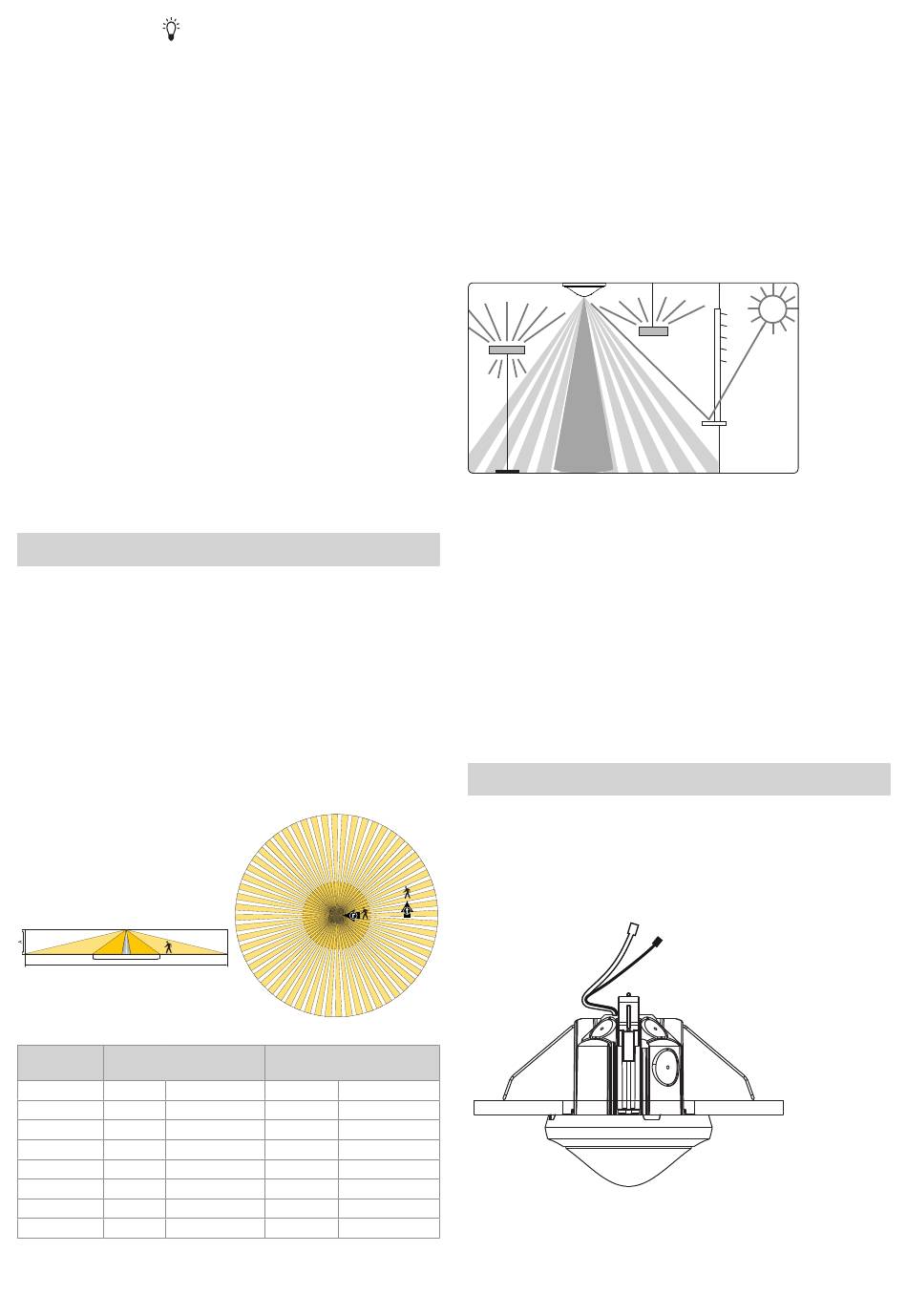

5. Zone de détection
La zone de détection circulaire du détecteur de mouvement
theMova P couvre une grande zone de détection et permet
une couverture complète de la pièce dans de nombreuses
applications. Tenir compte du fait que les personnes en mou-
vement sont détectées dans des zones de dimensions diffé-
rentes. La hauteur de montage recommandée se situe entre
2,0 m et 6,0 m. Plus la hauteur augmente, moins le détecteur
de présence est sensible. De plus, les tailles et la distance
entre les zones actives et passives du détecteur de mouve-
ment augmentent. La portée de détection diminue lorsque la
température augmente.
r
t
Hauteur de Personnes en mouvement
montage (A) frontal (r)
2,0 m 28 m Ø 6 m
2
2,5 m 38 m Ø 7 m
2
3,0 m 50 m Ø 8 m
2
3,5 m 50 m Ø 8 m
2
4,0 m 50 m Ø 8 m
2
5,0 m 50 m Ø 8 m
2
6,0 m 50 m Ø 8 m
2
10,0 m 50 m Ø 8 m
2
r
t
Personnes en mouvement
transversal (t)
380 m Ø 22 m
2
415 m Ø 23 m
2
452 m Ø 24 m
2
452 m Ø 24 m
2
452 m Ø 24 m
2
452 m Ø 24 m
2
452 m Ø 24 m
2
491 m Ø 25 m
2
Mesure de luminosité
Le détecteur de mouvement mesure la luminosité ambiante
en dessous du détecteur. La zone de mesure de luminosité
représente un rectangle d'environ 2 x 3,5 m à hauteur de
table. Le lieu de montage est utilisé comme référence du
niveau d'éclairage. La mesure de luminosité est désactivée
lorsque le relais photo-électrique est activé. Si la mesure de
luminosité est désactivée, le canal Lumière A ne commute
qu'en fonction de la présence (valeur de commutation de la
luminosité réglée sur « Mesure désactivée » via la télécom-
mande ou valeur de commutation de luminosité du potenti-
omètre réglée sur « marche »).
Charges de lampes adaptées
Le détecteur de mouvement est conçu pour le fonctionne-
ment de lampes fluorescentes, tubes fluorescents compacts,
lampes à halogène, à incandescence et LED. En raison des
courants à l'enclenchement élevés des ballasts électroniques
ainsi que les pilotes de LED, le nombre maximal commutable
est limité. L'utilisation d'un contacteur électromagnétique
externe peut être une solution en cas de charges élevées.
Toutes les charges commutées doivent être déparasitées de
manière adéquate.
6. Montage

Montage au plafond

Le diamètre de montage s'élève à 72 mm (diamètre de per-
çage 73 mm).
