omnipolaire ayant une distance d'ouverture des contacts
d'au moins 3 mm.
Le circuit d'alimentation de la chaudière doit
o
comprendre un interrupteur différentiel.
Cette chaudière doit être reliée à la terre.
o
Tous les modèles sont dotés de différents dispositifs de
o
sécurité. En cas d'activation de l'un ou de plusieurs
d'entre eux, veuillez consulter la section 7 PROBLÈMES
ET SOLUTIONS
Au fil du temps, la présence de fumées, de poussières et
o
de pollution dans l'air peut souiller les parois et les
zones proches de l'appareil.
Tout usage inapproprié est interdit.
o
N'installez pas la chaudière dans des habitations où il
o
peut geler.
3 INTRODUCTION
3.1 CONCEPTION ET FONCTIONNEMENT
Les chaudières Gabarrón CM18 et CM15 sont des
équipements électriques qui assurent un chauffage central à
eau au travers d'un système standard de radiateurs (ou d'un
système de chauffage rayonnant par le sol à l'aide d'un kit
spécial).
Les chaudières Gabarrón CMX18 et CMX15 sont des
équipements électriques qui assurent un chauffage central à
eau au travers d'un système standard de radiateurs (ou d'un
système de chauffage rayonnant par le sol à l'aide d'un kit
spécial), ainsi que l'eau chaude sanitaire (ECS), fournie à partir
d'un réservoir intégré à la pression d'alimentation.
Les puissances varient entre 2 et 18 kW. La puissance
maximale peut être réglée en fonction des besoins
calorifiques du système ou des limites de l'alimentation en
énergie électrique. Elles peuvent fonctionner en triphasé 3 x
400 V + N ou en monophasé 230 V - 50 Hz.
Les chaudières sont conçues pour être installées à l'intérieur,
sur un mur capable de supporter le poids total de l'appareil
lorsqu'il est rempli d'eau.
Un tableau de commande digital permet à l'utilisateur de
contrôler les températures du chauffage et de l'eau chaude.
Le chauffage modulant règle la puissance de chauffage sur
demande afin d'assurer un fonctionnement économique.
nécessaire d'installer un thermostat d'ambiance externe. Tous
les composants nécessaires au système de chauffage central
sont intégrés.
Le chauffage et l'eau chaude fonctionnent de manière
indépendante et jamais en même temps. Le fonctionnement
de l'eau chaude est prioritaire sur celui du chauffage.
3.2 PRINCIPAUX COMPOSANTS
Ballon en acier isolé, avec résistances en acier inox
•
INCOLOY800.
Ballon de 50 l en acier inox, avec isolation sans CFC et
•
résistances en acier inox INCOLOY800.
Cartes électroniques intégrées contrôlant la
•
température, le fonctionnement modulant, la pompe, la
fonction anti-blocage de la pompe et la protection
antigel. Auto-diagnostic et communication de
défaillances.
Système de chauffage fermé, avec pompe de circulation,
•
vase d'expansion, purgeur automatique, vanne de
sécurité 3 bars, manomètre, détecteur de débit et
thermostat de sécurité.
Composants pour l'eau chaude sanitaire : vanne de
•
sécurité 7 bars, vase d'expansion de 2 l, clapet anti-
retour et thermostat de sécurité.
Contrôleurs de puissance silencieux TRIAC.
•
Tableau de commande digital.
•

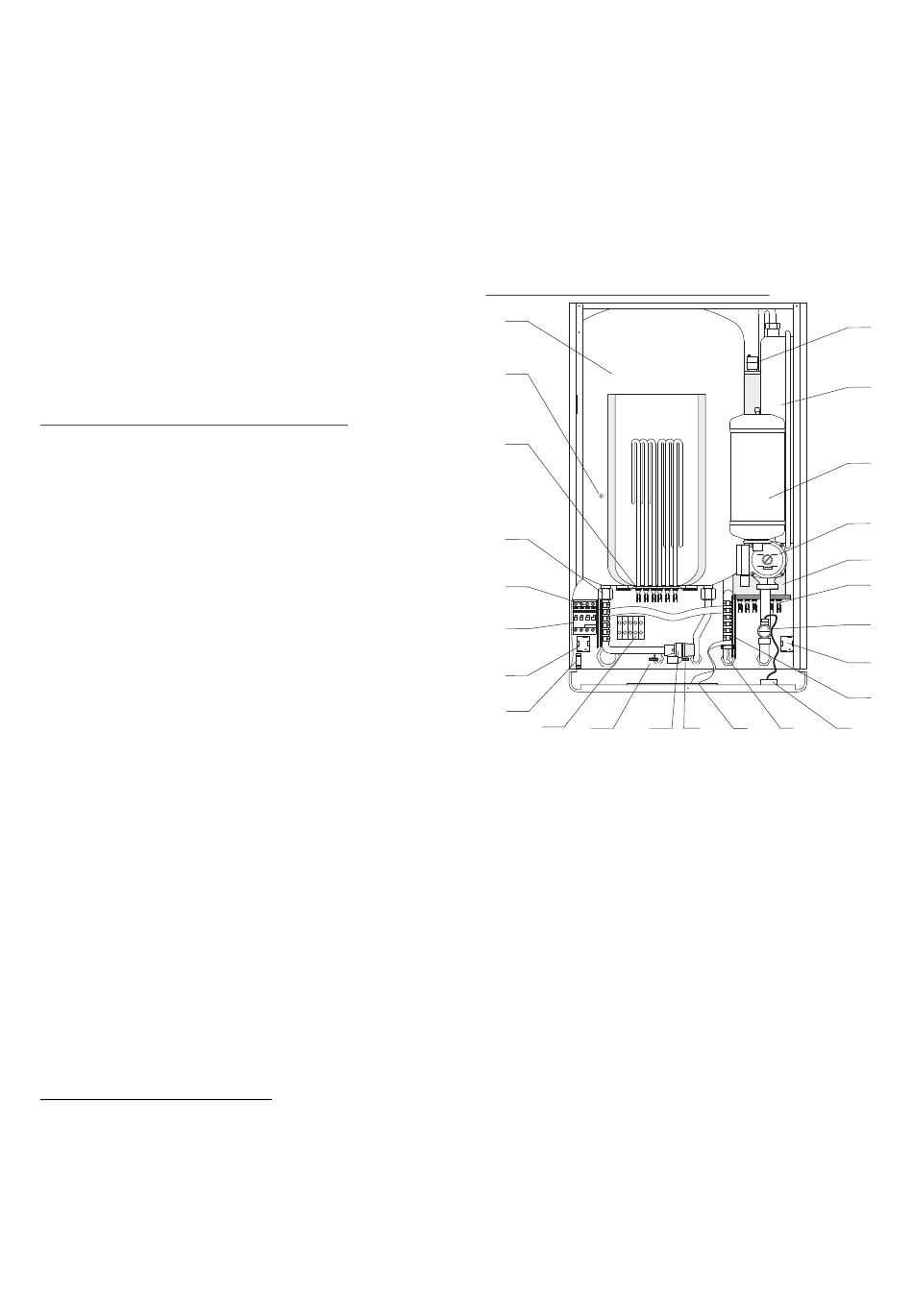

3.3 LOCALISATION DES COMPOSANTS
1 Vanne de coupure d'eau
2 Bornes de raccordement
3 Interrupteur marche / arrêt
4 Thermostat de sécurité ECS
5 Contacteur principal
6 Plaque électronique ECS
7 Manchons ECS diélectriques anti-électrolyse.
8 Résistance ECS
Il est
9 État du capteur de température ECS
10 Réservoir isolé de 50 l
11 Purgeur automatique
12 Vase d'expansion chauffage 6 l
13 Vase d'expansion ECS 2 l
14 Pompe de circulation
15 Ballon pour chauffage isolé
16 Résistance chauffage
17 Vanne de sécurité chauffage 3 bars
18 Thermostat de sécurité chauffage
19 Plaque électronique principale
20 Manomètre du circuit de chauffage
21 Détecteur de débit
22 Plaque électronique du tableau de commande
23 Vanne de remplissage chauffage
24 Vanne de sécurité ECS 7 bars
3
