Les valeurs enregistrées sont : le couple moyen, le couple minimum lu et le couple maximum lu.
Arrêt de la broche
SI angle ≥ angle d'arrêt OU couple > couple sécurité
Compte rendu bon
SI couple mini ≤ couple instantané ≤ couple maxi (par défaut)
ou SI couple mini ≤ moyenne couple ≤ couple maxi (en option)

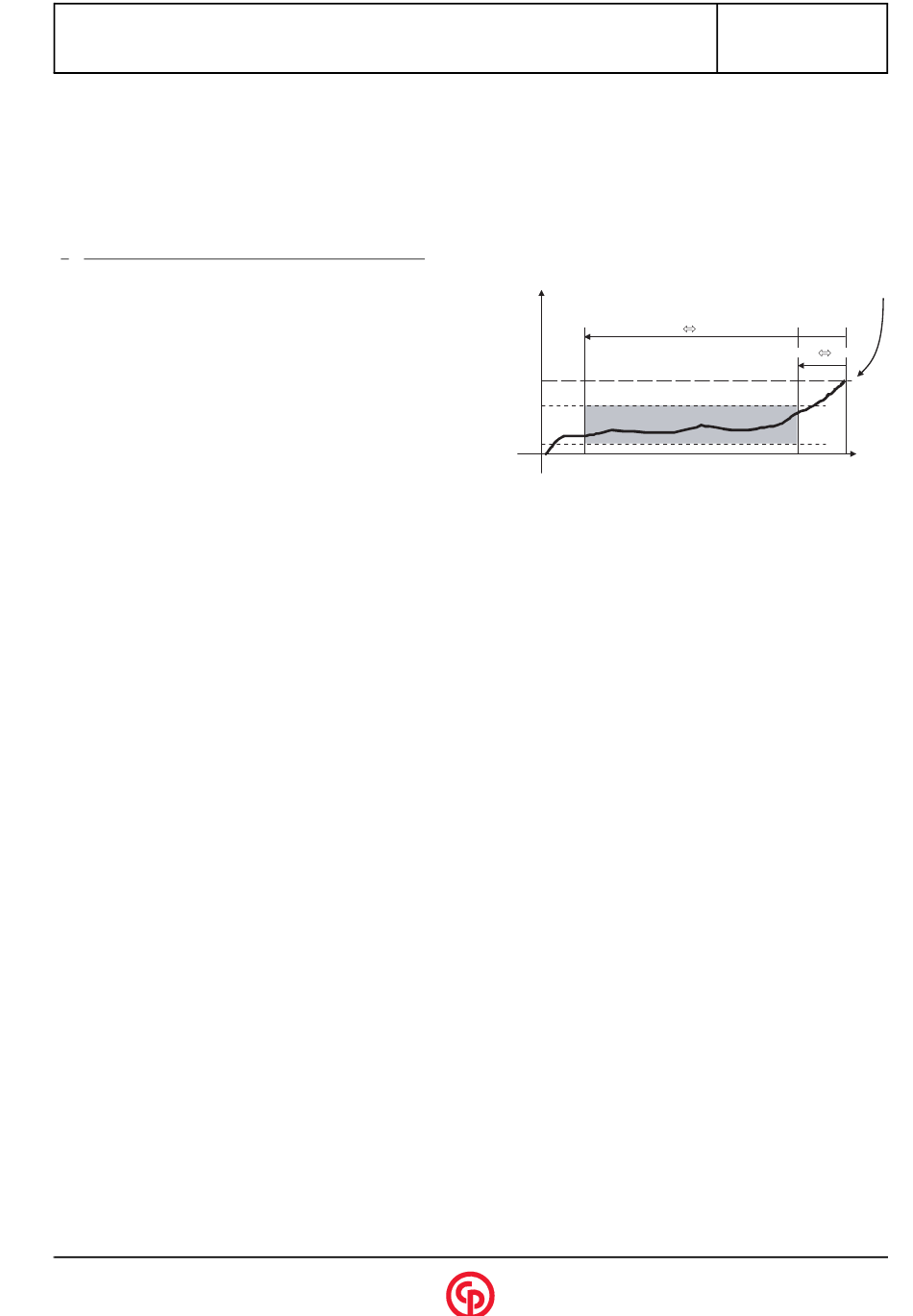

2 Contrôle du couple de traînée, avec arrêt au couple :
La phase est arrêtée lorsque le « couple d'arrêt » est atteint.
Puis un contrôle du couple de trainée est effectué entre les
angles 1 (paramètre « angle ») et 2 (parmètre « angle mini »)
mesurés en arrière depuis ce point d'arrêt.
Les valeurs de couples mémorisés sont :
•
le couple inférieur (détecté dans cette zone angulaire 1-2),
•
le couple supérieur (détecté dans cette zone angulaire 1-2),
•
le couple couple de crête, mesuré pendant toute la phase.
Le couple est OK s'il est compris, dans cette zone angulaire,
entre les paramètres couple mini et couple maxi.
Si l'angle effectué depuis le début est inférieur au paramètre
« angle mini » (soit l'angle 2), il y a une erreur « angle mini ».
Utilisation « Offset » : ignorer/ajouter/soustraire
La valeur moyenne des mesures est mémorisée et considérée comme « offset » en plus ou en moins pour les mesures de couple
des phases suivantes du cycle. Exemple : un cycle comprend une phase couple de Traînée (T) suivi d'une phase de Vissage (V).
La phase couple de traînée donne une valeur moyenne de 10 Nm. Si la consigne de la phase de vissage est de 50 Nm et si le
paramètre « offset » est programmé à « soustraire », le couple montera réellement à 60 Nm.
9 - VISSAGE A LA LIMITE ELASTIQUE
Le principe du vissage à la limite élastique est basé sur le fait que la pente (∆C / ∆α) est constante tant que les contraintes de
traction exercées sur la vis sont inférieures à la limite élastique puis diminuent au-delà. La pente est calculée tout au long de la
montée en couple et elle est comparée à une pente de référence calculée au début du vissage, dans une zone où les contraintes
sont très inférieures à celle de la limite élastique. Le calcul commence à partir du seuil de comptage angulaire. La pente de
référence est établie à partir du moment où la broche a exécuté les N premiers degrés, N étant la valeur ∆α (nombre d'échantillons)
permettant le calcul de la pente. Le système s'arrête lorsque la pente devient inférieure à X% de la « pente de référence », X étant
le pourcentage de pente d'arrêt. C'est le point de limite élastique.
Les valeurs par défaut sont : N = 16
Pour un vissage en zone plastique, le système attend que la broche effectue un angle donné (angle en zone plastique) après le
passage en limite élastique puis arrête le moteur.
Les valeurs enregistrées sont : le couple final, l'angle final et la pente finale.
Arrêt de la broche
SI (pente ≤ x% de la pente de référence
OU angle en zone plastique dépassé
OU « pente de référence » > pente maxi OU < pente mini)
OU couple > couple maxi
OU angle > angle sécurité
OU pente > pente maxi
Compte rendu bon
SI pente de référence ≤ pente maxi
ET pente de référence ≥ pente mini
ET couple mini ≤ couple ≤ couple maxi
STRATEGIES DE VISSAGE
et
X% = 50
Couple
Angle 2
Couple d'arrêt
Couple max
Zone OK
Couple min
6159932400-02
Français
57 / 80
Couple d'arrêt
Angle mini
Angle 1
Angle
Angle
