AKG C 480 B comb-ULS/61 Mode D'emploi

AKG C 480 B comb-ULS/61 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Table des Matières

C 480 B comb-ULS/61
C 480 B
CK 61-ULS
CK 62-ULS
CK 63-ULS
Bedienungshinweise
User Instructions
Mode d'emploi
Istruzioni d'uso
Modo de empleo

Publicité

Table des Matières
loading

Manuels Connexes pour AKG C 480 B comb-ULS/61

Sommaire des Matières pour AKG C 480 B comb-ULS/61

  • Page 1 C 480 B comb-ULS/61 C 480 B CK 61-ULS CK 62-ULS CK 63-ULS Bedienungshinweise User Instructions Mode d’emploi Istruzioni d’uso Modo de empleo...
  • Page 2 Einleitung Die folgenden Hauptmerkmale sind: • Besondere Linearität in bezug auf Frequenzgang Die AKG Entwicklungsingenieure haben in einer und den elektrischen Übertragungsdaten konzentrierten Entwicklungsphase mit den letzten • Extrem geräuscharm technischen Erkenntnissen ein Mikrofon entwickelt, • Hohe Betriebssicherheit das in seinen Übertragungseigenschaften dem •...
  • Page 3 Folgendes Zubehör wird mitgeliefert: Technische Beschreibung: Die Konstruktion dieses Mikrofons stützt sich auf die Für C 480 B comb-ULS/61: mehr als dreißigjährige Erfahrung unserer Entwick- • SA 40 Elastischer Stativanschluß lungsingenieure im Kondensatormikrofonbau unter • W 32 Schaumstoff-Windschutz gleichzeitiger Berücksichtigung von neuen und zu- •...
  • Page 4 Die mögliche Anhebung der Vorverstärkung um Reinigungshinweise: +6 dB wird vor allem bei der Verwendung der Richt- Alle Metalloberflächen können von Zeit zu Zeit pro- rohrkapsel CK 69-ULS von Vorteil sein, da dabei blemlos mit (Industrie-)Spiritus oder Alkohol gereinigt – durch die größeren Mikrofonabstände bedingt – werden.
  • Page 5 Stromversorgung: Norm schreibt eine positive Spannung von 48 V an den NF-Leitungen gegen die Kabelabschirmung vor. Der C 480 B Vorverstärker kann aus Phantomspeise- quellen nach DIN 45596 gespeist werden. Diese Folgende Anschlußschemata werden empfohlen: a) Schaltung mit Eingangsübertrager mit Mitten- anzapfung (erdfrei).
  • Page 6 b) Schaltung mit Eingangsübertrager ohne Mitten- anzapfung (erdfrei).
  • Page 7 Normwerte für Rv (oder 2 x Rv): Sind die Verstärkereingänge geerdet oder keine Ein- 2 x Rv gangsübertrager vorhanden, müssen entweder Kon- 48 V ± 4 V 3300 Ohm 6800 Ohm densatoren oder zusätzliche Transformatoren in die NF-Leitungen eingefügt werden, um eine Beeinträch- Die Widerstände 2 x Rv dürfen aus Gründen der tigung der Eingangsstufe durch Leckströme zu ver- Symmetrie max.

  • Page 8: Technische Daten

    Technische Daten C 480 B comb-ULS/61: Wandlerprinzip: Druckgradientenempfänger Übertragungsbereich: 20 bis 20.000 Hz ± 1 dB von Sollkurve Leerlaufübertragungsfaktor bei 1000 Hz – Stellung 0 dB: 20 mV/Pa -34 dBV*) – Stellung +6 dB: 40 mV/Pa -28 dBV*) – Stellung -10 dB:...
  • Page 9 Geräuschpegelabstand bez. auf 1 Pa (A-bewertet) – Stellung 0 dB: 83 dB – Stellung +6 dB: 81 dB – Stellung -10 dB: 77 dB Grenzschalldruckpegel für k = 0,5 % – Stellung 0 dB: 200 Pa 140 dB SPL**) – Stellung +6 dB: 100 Pa 134 dB SPL**) –...

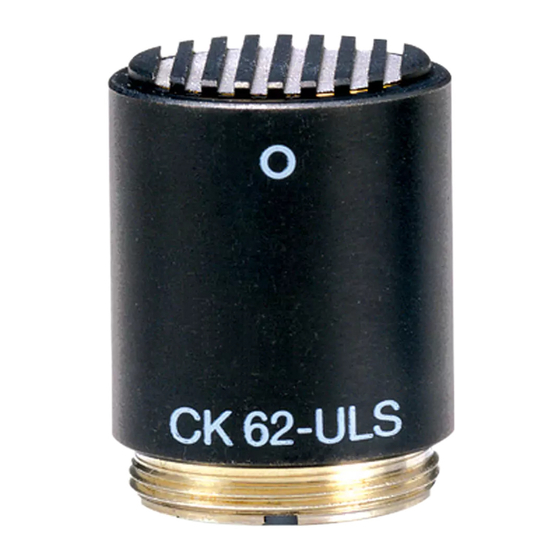

  • Page 10 Technische Daten C 480 B + CK 62 - ULS Wandlerprinzip: Druckempfänger Polardiagramm: Kugel Die restlichen Daten sind ident zu C 480 B + CK 61 - ULS C 480 B + CK 63 - ULS Wandlerprinzip: Druckgradientenempfänger Polardiagramm: Hyperniere Die restlichen Daten sind ident zu C 480 B + CK 61 - ULS...
  • Page 11 Technische Daten C 480 B Vorverstärker: Übertragungsbereich: 10 bis 30.000 Hz ± 0,3 dB Steilheit des Baßabschwächungsfilters: 12 dB/Oktave, in allen Stellungen Vorabschwächung: +6 dB, 0 dB und -10 dB, schaltbar ≤150 Ohm Elektrische Impedanz: Empfohlene Lastimpedanz: 2000 Ohm // 1 nF (IEC 268-15 A) Magnetfeld –...
  • Page 12 Introduction: The following main features are provided: • Extremely linear in respect to frequency response, The AKG staff of engineers have concentrated their and electrical data efforts and know-how to produce a microphone • Ultra low noise figures which is equal to and, in fact, deserving of the pris- •...
  • Page 13 Optional Accessories: General Description: H 30 Elastic Suspension The design of this microphone is based on over thirty H 38 Elastic Shock Mount years of experience and gained know-how in con- SA 38/H Elastic Shock Mount/Stand Adapter denser microphone development of our R & D en- Combination gineers and at the same time considers new and fu- KA 38...
  • Page 14 particular advantage when using the C 480 B with Cleaning hints the CK 69-ULS shotgun capsule which normally is All metal surfaces may be safely cleaned from time used relatively far from the sound source so the to time with methylated spirit or alcohol. The foam wanted sound level at the microphone will be com- windscreen should be occasionally soaked in a non- paratively low.
  • Page 15 Powering dards specify a positive voltage on the audio lines versus the screen of the audio cable of 48 volts. The C 480 B preamplifier may be powered in phan- tom technique according to DIN 45596. These stan- The two possible wiring methods are shown below: a) circuitry incorporates input transformer with centre tap (ungrounded)
  • Page 16 b) circuitry incorporates input transformer without centre tap (ungrounded)
  • Page 17 The following values for Rv (or 2 x Rv) are stan- dardised: 2 x Rv In case where single ended (grounded) amplifier 48 V ± 4 V 3300 Ohm 6800 Ohm inputs, or where no input transformers are available, either capacitors or optional transformers have to be The resistors 2 x Rv have to be of at least 0.5 % wired into the audio lines to prevent any current tolerance type to satisfy the symmetry requirements.
  • Page 18 Specifications C 480 B comb-ULS/61: Type: Pressure gradient microphone Frequency range: 20 to 20.000 Hz ± 1 dB from specified curve Sensitivity at 1000 Hz 0 dB position: 20 mV/Pa -34 dBV*) +6 dB position: 40 mV/Pa -28 dBV*) -10 dB position: 6.3 mV/Pa...
  • Page 19 Signal/noise ratio re 1 Pa (A weighted) 0 dB position: 83 dB +6 dB position: 81 dB -10 dB position: 77 dB Max. SPL for 0.5 % THD 0 dB position: 200 Pa 140 dB SPL**) +6 dB position: 100 Pa 134 dB SPL**) -10 dB position: 316 Pa...
  • Page 20 Specifications C 480 B + CK 62 - ULS Transducer type: pressure receiver Polar pattern: omni-directional The remaining specifications are identical to those of C 480 B + CK 61 - ULS C 480 B + CK 63 - ULS Transducer type: pressure gradient receiver Polar pattern:...
  • Page 21 Specifications C 480 B Preamplifier Frequency range: 10 to 30.000 Hz ± 0.3 dB Bass cut filter slope: 12 dB/octave, for all positions Gain: +6 dB, 0 dB, -10 dB, selectable ≤150 Ω Impedance: 2000 Ω // 1 nF (IEC 268-15 A) Recommended load impedance: Hum sensitivity at 50 Hz: Lower than self-noise...
  • Page 22 électriques. techniques de pointe, les ingénieurs du bureau d’étu- • Très faible bruit propre. des d’AKG ont pu sortir un microphone dont les qua- • Haute fiabilité. lités de transmission sont à la hauteur de la techni- • Distorsions inhérentes extrêmement faibles.
  • Page 23 Basée sur plus de 30 ans d’expérience de notre bu- reau d’études dans le domaine des microphones Pour C 480 B comb-ULS/61: électrostatiques, la conception de ce microphone • Raccord de pied élastique SA 40 fait en même temps appel aux technologies les plus •...
  • Page 24 6 dB est particulièrement appréciée lorsqu’on utilise Conseils pour le nettoyage: la capsule canon CK 69-ULS avec laquelle le niveau Toutes les surfaces métalliques pourront sans pro- utile du microphone se trouve réduit du fait de sa blème être nettoyées de temps en temps à l’aide distance à...

  • Page 25: Alimentation

    Alimentation Le préamplificateur C 480 B peut être alimenté par lignes b.f. contre l’écran du câble. des sources fantômes suivant DIN 45596. Cette Les branchements représentés dans les schémas norme prescrit une tension positive de 48 V sur les ci-dessous sont recommandés: a) Montage avec transformateur d’entrée à...
  • Page 26 b) Montage avec transformateur d’entrée sans prise médiane (sans mise à la terre).
  • Page 27 Valeurs normalisées pour Rv (ou 2 x Rv) Si les entrées de l’amplificateur sont mises à la terre 2 x Rv ou encore si’il n’y a pas de transformateur d’entrée, 48 V ± 4 V 3300 Ohm 6800 Ohm il faut ajouter soit des condensateurs soit des trans- formateurs supplémentaires dans les lignes BF afin Pour des raisons de symétrie la resistance 2 x Rv d’éviter que des courants de fuite ne viennent...

  • Page 28: Caractéristiques Techniques

    Caractéristiques techniques C 480 B comb-ULS/61: Principe du transducteur: récepteur combiné à gradient de pression et interférences Gamme de fréquences: 20–20.000 Hz ± 1 dB de la courbe nominale Sensibilité (1000 Hz): – position 0 dB: 20 mV/Pa -34 dBV*) –...
  • Page 29 Rapport signal/bruit rapp. à 1 Pa (pondéré A): – position 0 dB: 83 dB – position +6 dB: 81 dB – position- 10 dB: 77 dB Niveau maximal de pression sonore pour 0,5 % de DHT: – position 0 dB: 200 Pa 140 dB SPL**) –...
  • Page 30 Caractéristiques techniques C 480 B + CK 62 - ULS Principe de fonctionnement: microphone à pression Diagramme polaire: omnidirectionnel Toutes autres données sont identiques aux celles du C 480 B + CK 61 - ULS C 480 B + CK 63 - ULS Principe de fonctionnement: microphone à...
  • Page 31 Caractéristiques techniques Préamplificateur C 480 B Réponse en fréquence: 10 à 30.000 Hz ± 0,3 dB Pente du filtre d’atténuation des graves: 12 dB/octave, pour toutes les positions Pré-atténuation: commutable sur +6 dB, 0 dB et -10 dB ≤150 Ω Impédance électrique: 2000 Ω...
  • Page 32 12 dB/ottava • l’alimentazione è possibile con ogni tipo d’ali- I seguenti elementi sono disponibili: mentazione phantom secondo DIN 45596 C 480 B comb-ULS/61, microfono cardioide a con- densatore C 480 B, modulo di alimentazione/preamplificazione CK 61-ULS, capsula cardioide a condensatore...
  • Page 33 La costruzione di questo microfono si basa sulla più che trentennale esperienza dei nostri ingegneri di Per C 480 B comb-ULS/61: sviluppo nella costruzione di microfoni a condensa- • SA 40 collegamento elastico per supporto tore; allo stesso tempo tiene conto delle tecnologie •...
  • Page 34 L’attenuazione inseribile del segnale d’uscita di Indicazioni per la pulizia: 10 dB sarà di particolare vantaggio in relazione a Tutte le superfici metalliche possono venir pulite ogni pressioni acustiche alte (impiego nelle vicinanze di tanto senza problemi con spirito (industriale) o al- fonti acustiche ricche di energia) e stadi d’ingresso di cool.
  • Page 35 Alimentazione: quenza contro la schermatura del cavo. Il preamplificatore C 480 B può venir alimentato con fonti d’alimentazione phantom secondo Si raccomandano i sequenti schemi di DIN 45596. Questa norma prescrive una tensione collegamento: positiva di 48 V applicata alle linee a bassa fre- a) collegamento con trasformatore d’ingresso con presa mediana (senza terra).
  • Page 36 b) collegamento con trasformatore d’ingresso senza presa mediana (senza terra).
  • Page 37 Valori standard per Rv (oppure 2 x Rv): Se gli ingressi dell’amplificatore sono collegati a 2 x Rv 48 V ± 4 V 3300 Ohm 6800 Ohm terra o se non esiste una trasformazione d’ingresso, bisogna inserire condensatori o trasformatori addi- Per ragioni di simmetria, le resistenze 2 x Rv zionali nelle linee a bassa frequenza, per impedire che lo stadio d’ingresso venga perturbato da...

  • Page 38: Dati Tecnici

    Dati tecnici C 480 B comb-ULS/61 : Funzionamento: trasduttore a gradiente di pressione Risposta in frequenza: 20 fino a 20.000 Hz ± 1 dB dalla curva nominale Sensibilità a 1000 Hz – posizione 0 dB: 20 mV/Pa -34 dBV*) – posizione +6 dB:...
  • Page 39 Rapporto segnale/rumore riferito a 1 Pa (ponderazione A) – posizione 0 dB: 83 dB – posizione +6 dB: 81 dB – posizione -10 dB: 77 dB Livello di pressione acustica limite per un coefficiente di distorsione armonica di 0,5 % –...
  • Page 40 Dati tecnici C 480 B + CK 62 - ULS Principio del trasduttore: microfono a pressione Diagramma polare: omnidirezionale Tutti gli altri dati sono identici a quelli del C 480 B + CK 61 - ULS C 480 B + CK 63 - ULS Principio del trasduttore: microfono a gradiente di pressione Diagramma polare:...
  • Page 41 Dati tecnici Preamplificatore C 480 B Risposta in frequenza: da 10 fino a 30.000 Hz ± 0,3 dB Transconduttanza del filtro d’attenuazione dei bassi: 12 dB/ottava, in tutte le posizioni Amplificazione: +6 dB, 0 dB, -10 dB, commutabile ≤150 Ω Impedenza elettrica: 2000 Ω...
  • Page 42 12 dB/octava • Alimentación con cualquier fuente fantasma Los siguientes elementos son disponibles: según la norma DIN 45596. C 480 B comb-ULS/61 micrófono a condensator cardioide C 480 B preamplificador de micrófono/módulo de alimentación CK 61-ULS cápsula a condensador cardioide CK 62-ULS cápsula a condensador omnidireccional...
  • Page 43 Más de treinta años de experiencia de nuestros inge- nieros de investigación en la construcción de micró- Para C 480 B comb-ULS/61: fonos a condensador, vinculado con nuevas tecnolo- • SA 40 Adaptador de soporte elástico gias prometedoras servian de base a la construc- •...
  • Page 44 posibilidad de elevar la preamplificación en +6 dB Indicaciones de limpieza: ofrece una gran ventaja, especialmente con la uti- Todas las superficies metálicas pueden limpiarse lización de la cápsula direccional CK 69-ULS, ya que cada cierto tiempo sin ningún problema con alco- con ello –...
  • Page 45 Alimentación de corriente: El preamplificador C 480 B puede ser alimentado sión positiva de 48 V en las lineas de baja frecuen- con fuentes de alimentación fantasma según la cia contra el blindaje del cable. norma DIN 45596. Esta norma prescribe una ten- Se recomiendan las conexiones siguientes: a) Conexión con transformador de entrada con toma central (sin toma de tierra).
  • Page 46 b) Conexión con transformador de entrada sin toma central (sin toma de tierra).
  • Page 47 Valores normalizados para Rv (2 x Rv): Si las entradas de los amplificadores están puestas a tierra o no tienen transformadores de entrada 2 x RV deben incorporarse condensadores o transformado- 48 V ± 4 V 3300 Ohm 6800 Ohm res adicionales en las lineas de baja frecuencia para evitar que las corrientes de pérdida Las resistencias 2 x Rv deben tener como máximo...

  • Page 48: Datos Técnicos

    Datos técnicos C 480 B comb-ULS/61: Principio transductor: receptor a gradiente de presión Gama de frecuencia: 20–20.000 Hz ± 1 dB de la curva de régimen Sensibilidad a 1000 Hz – Posición 0 dB: 20 mV/Pa -34 dBV*) – Posición +6 dB:...
  • Page 49 Relación señal/ruido referido a 1 Pa (pond. A) – Posición 0 dB: 83 dB – Posición +6 dB: 81 dB – Posición -10 dB: 77 dB Presión sonora limite para 0,5 % THD – Posición 0 dB: 200 Pa 140 dB SPL**) –...
  • Page 50 Datos técnicos C 480 B + CK 62 - ULS Funcionamiento: transductor de presión Diagrama polar: omnidireccional Todos altros datos son idénticos a los des C 480 B + CK 61 - ULS C 480 B + CK 63 - ULS Funcionamiento: transductor de gradiente de presión Diagrama polar:...
  • Page 51 Datos técnicos C 480 B preamplificador Gama de frecuencia: 10–30.000 Hz ± 0,3 dB Escarpadura del filtro de atenuación de graves: 12 dB/octava en todas las posiciones Amplificación: +6 dB, 0 dB y -10 dB, conmutable ≤150 ohm Impedancia eléctrica: Impedancia de carga recomendada: 2000 ohm // 1 nF (IEC 268-15 A) Sensibilidad al zumbido a 50 Hz:...
  • Page 52 AKG ACOUSTICS, U.S. 914 Airpark Center Drive, Nashville, TN 37217, U.S.A., Tel: (615) 620-3800, Fax: (615) 620-3875, http://www.akgusa.com, e-mail: akgusa@harman.com For other products and distributors worldwide see our website: http://www.akg.com Printed in Austria on recycled paper. 08/98/9100 U 0942...
