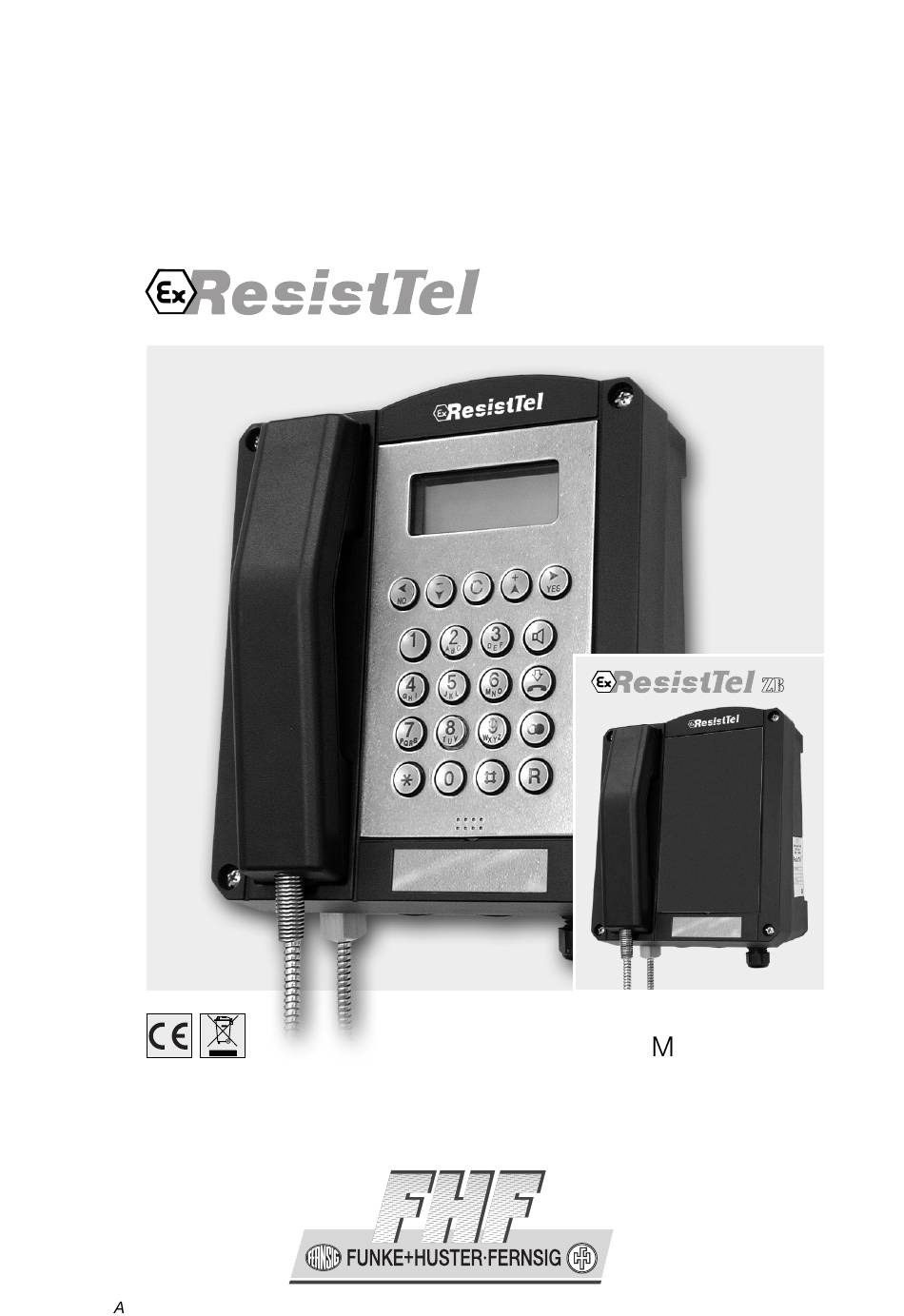

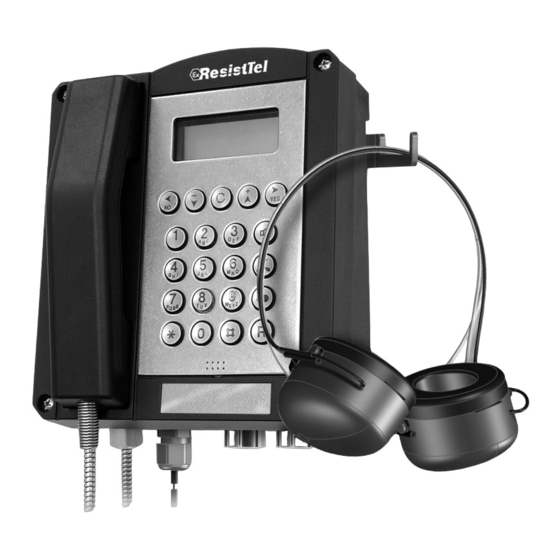

Téléphone antidéflagrant ode d’emploi FHF B 9701-22 10/15...
Page 2
à des installations téléphoniques privées, l’ExResistTel assure toujours des communications fiables. Conçu en tant que téléphone pour une exploitation centrale, l’ExResistTel dans la version ZB correspond au téléphone ExResistTel sauf le clavier et l’affichage.
Consignes d'utilisation générales 1. Le téléphone ExResistTel antidéflagrant et la version ZB sont prévus pour une connexion à des terminaux à sélectionner avec des points de connexion analogiques. 2. Le combiné est équipé d'une bobine à champ de dispersion pour le raccordement de prothèses auditives.
Support ExResistTel Gewerbeallee 15-19 D-45478 Mülheim an der Ruhr Si le contrôle de l'appareil révèle qu'il n'y a aucun défaut, une prise en charge vous sera facturée. Aperçu de l'appareil (vis de couvercle) (dessus du téléphone) (vis) (crochet d'arrêt) NB : Dans la version ZB, le clavier et l'affichage sont remplacés par...
Page 6
Aperçu de l'appareil Aspect extérieur du dessous du téléphone (vis) (dessous du téléphone) (support) Aspect intérieur du dessus du téléphone (dessus du téléphone) (barrette à broche) pas pour la version ZB NB : Aucune barrette à broche n'est présente pour la version ZB.
Page 7
Aperçu de l'appareil Aspect intérieur du dessous du téléphone Classe de protection II – Modèle Etat de la livraison usine : avec entrée de câble en plastique et de ligne. Remarque : la version ZB ne comporte pas de connecteur enfichable, ni d’affichage.
Affichage et clavier (sauf version ZB) Touches de fonction Ces touches de fonction vous permettent de modifier directement des réglages ou de réaliser des réglages durables dans le menu Affichage Les deux lignes supérieures indiquent le numéro d'appel ou les réglages du menu, la ligne inférieure représente des pictogrammes corres- pondant aux fonctions...
Remarques concernant la version ZB ZB est l'abréviation de Zentralbetrieb (= exploitation centrale), c'est-à- dire qu'avec le téléphone ExResistTel dans la version ZB, vous pouvez, en fonction de la fonction du central, établir une liaison en occupant la ligne par le décrochage du combiné. La version ZB peut aussi être appelée étant donné...
1 et zone 21, dans lesquels une atmosphère explosible existe du fait de la présence de gaz ou de poussières. Le téléphone ExResistTel est prévu pour un raccordement à des réseaux téléphoniques analogiques. Les accessoires, autrement dit le casque, le deuxième écouteur et la deuxième sonnerie extérieure ne font partie du téléphone ExResistTel,...
Page 11
Bornes de raccordement à sécurité intrinsèque : De la masse de scellement dépasse une série de bornes de raccordement à sécurité intrinsèque à 12 broches (voir plan de raccordement page 16) pour le raccordement du combiné à liaison fixe avec le boîtier téléphonique, bornes 1 à 4, de même que des accessoires à...
Page 12
Pour l'accrochage des accessoires à sécurité intrinsèque, deuxième écouteur ou casque, un support en métal est prévu. Pour la fixation du support en métal au téléphone, deux douilles taraudées ont été intégrées dans le fond de l'appareil. Le support en métal présente des alésages correspondants grâce auxquels une fixation sur le fond de l'appareil est permise au moyen de vis à...
Grandeurs caractéristiques 1. Circuits électriques non à sécurité intrinsèque Réseau téléphonique (Bornes A/B n°s : 13 – 14) Tension d'entrée maximale U (tension d'appel) AC 90 Domaine de fréquences admissible 16...54 Hz Tension d'entrée maximale U (tension d'alimentation) DC 66 Courant nominal d'entrée maximum 100 mA Courant de court-circuit d'entrée maximum I...
-25°C < T < 60°C pour la classe de température T5 -25°C < T < 40°C pour la classe de température T6 Marquage Classe d’isolation I Classe d’isolation II Illustration de la plaquette signalétique Téléphone / Téléphone ZB, Type ExResistTel...
Montage et Installation L'appareil peut être uniquement monté sur un panneau arrière fermé en position d'utilisation verticale. Desserrer les vis de couvercle (2) (voir Aperçu de l'appareil pages 5 à 7) et enlever le dessus du téléphone (1). En cas d'utilisation des accessoires en option : casque ou deuxième écouteur, visser le support (10) au moyen de deux vis (11) sur le dos du dessous du téléphone (pour le support qui vient d'être cité, un support avec vis, ainsi qu'un presse-étoupe pour tout accessoire en option, sont compris dans la...
Plan de raccordement Support antivibrations La force portante du combiné peut être réglée progressivement. Desserrer les vis (12) et déplacer les crochets d'arrêt (13). Le rapprochement des crochets d'arrêt renforce la force portante, alors que leur écartement diminue celle-ci. Resserrer les vis.
Tableau de perçage Pour réaliser un gabarit de perçage, vous devez utiliser les dimensions ci-après (en millimètres) : Le diamètre du perçage dépend de la vis utilisée (diamètre de vis max. 8 mm) et de la nature du subjectile (acier, bois, béton, placoplâtre, etc.) et doit être sélectionné...
Mains-libres (sauf version ZB) Si vous enclenchez le téléphone ExResistTel à l'aide de la touche vous vous trouvez en mode mains-libres. Avec les touches vous pouvez modifier le volume sonore du haut-parleur pour l'appel. Si vous voulez modifier le volume du haut-parleur de manière durable,...
Si le casque est connecté, le mode casque remplace le mode mains- libres. C'est pourquoi le mode mains-libres avec casque n'est pas possible. Si vous enclenchez le téléphone ExResistTel avec la touche , vous vous trouvez en mode casque. Si vous décrochez le combiné...
Avec les touches , vous pouvez modifier le volume sonore du casque. Si vous souhaitez modifier le volume du casque de manière durable, vous utilisez le menu "Réglages/Casque". Avec la touche vous mettez fin à l'appel. Menu (sauf version ZB) Accès au menu Actionnez la touche Vous vous trouvez à...
Menu principal (sauf version ZB) A l'aide des touches , vous pouvez sélectionner l'un des points suivants : Annuaire pour sélectionner un numéro d'appel à partir de la • mémoire de l'annuaire. Mod. annuaire pour créer de nouvelles entrées dans l'annuaire. •...
Exemples : POMPIERS sélectionne le numéro d'appel affiché • PROTECTION sélectionne le numéro d'appel affiché • DU TRAVAIL FHF MUELHEIM sélectionne le numéro d'appel affiché • 020882680 CANTINE sélectionne le numéro d'appel affiché • etc. sélectionne le numéro d'appel affiché...
Sous-menu – Modifier annuaire (sauf version ZB) Vous avez la possibilité de mémoriser jusqu'à 50 numéros d'appel avec des noms. Introduisez les numéros et les noms par ordre d'importance, étant donné que ceux-ci apparaîtront également dans cet ordre sur l'affichage par la suite (p.ex. Pompiers avant Cantine). Attention : le point du menu "Etat de livraison"...
Support technique en Allemagne à Mülheim an der Ruhr: Télephone +49 208 82 68 102 +49 208 82 68 377 Email fhf-support@eaton.com Si vous avez introduit le PIN, vous pouvez, à l'aide des touches , opérer une sélection entre les points suivants : • appel direct pour l'enclenchement de l'appel direct pour l'introduction du numéro d'appel direct...
Sous-menu – Réglages (sauf version ZB) A l'aide des touches , vous pouvez opérer une sélection entre les points suivants : Tonalité d'appel - pour le réglage du volume de la tonalité d'appel • - pour le réglage de la mélodie de la tonalité d'appel - pour le réglage du volume du haut-parleur Haut-parleur...
Sous-menu – Langues (sauf version ZB) A l'aide des touches , vous pouvez sélectionner la langue du menu : pour régler l'allemand comme langue du menu Allemand • pour régler l'anglais comme langue du menu Anglais • pour régler l'espagnol comme langue du menu Espagnol •...
Aperçu du menu (sauf version ZB) Menu principal Annuaire Nom #1 l'entrée d'annuaire #1 est sélectionnée jusque à Nom #50 l'entrée d'annuaire #50 est sélectionnée Modifier annuaire nouvel enregistrement ajouter un nouvel enregistrement à l'annuaire modifier enregistrement un enregistrement d'annuaire est modifié effacer enregistrement un enregistrement d'annuaire est effacé...
Caractéristiques techniques Attention ! Les indications concernant le maintien de la protection antidéflagrante qui figurent dans la section "Protection antidéflagrante – Grandeurs caractéristiques" aux pages 13 et 14 doivent être rigoureusement respectées. Note : *) sauf version ZB Données de raccordement Tension 24 V à...
Page 29
Hauteur x largeur x Env. 260 mm x 228 mm x 135 mm épaisseur Poids Env. 5,5 kg Affichage *) Affichage alphanumérique à 2 lignes avec pictogrammes. Champ de vision env. 78 mm x 26 mm. Clavier *) - Clavier métallique avec protection antigel. - 21 touches avec marquage ABC pour l'introduction des noms.
Service après-vente Vous avez acquis un produit moderne de la maison FHF qui a fait l'objet d'un contrôle de qualité sévère. Si vous avez des questions à propos de ce téléphone ou si une panne se produit (y compris après la période de garantie), veuillez vous adresser à...
personnes qualifiées. Des pièces qui ne sont pas d'origine peuvent supprimer la protection antidéflagrante et entraîner des dommages ainsi que la déchéance de la garantie. 7. L'emplacement d'utilisation prescrit doit être respecté. L'appareil peut être uniquement monté sur une surface plane, en position verticale. 8.
Index des mots-clés Affichage et clavier ....8 Mains-libres ......18 Allemand ........26 Marquage ......... 14 Anglais ........26 Marque CE ....... 32 Annuaire ........22 Mélodie de la tonalité d'appel .. 25 Aperçu de l'appareil ....5 Menu principal ......21 Aperçu du menu ......
