11- Schéma De Câblage - QOLSYS IQ Panel 2 Manuel D'installation

INSTALLATION DU PANNEAU

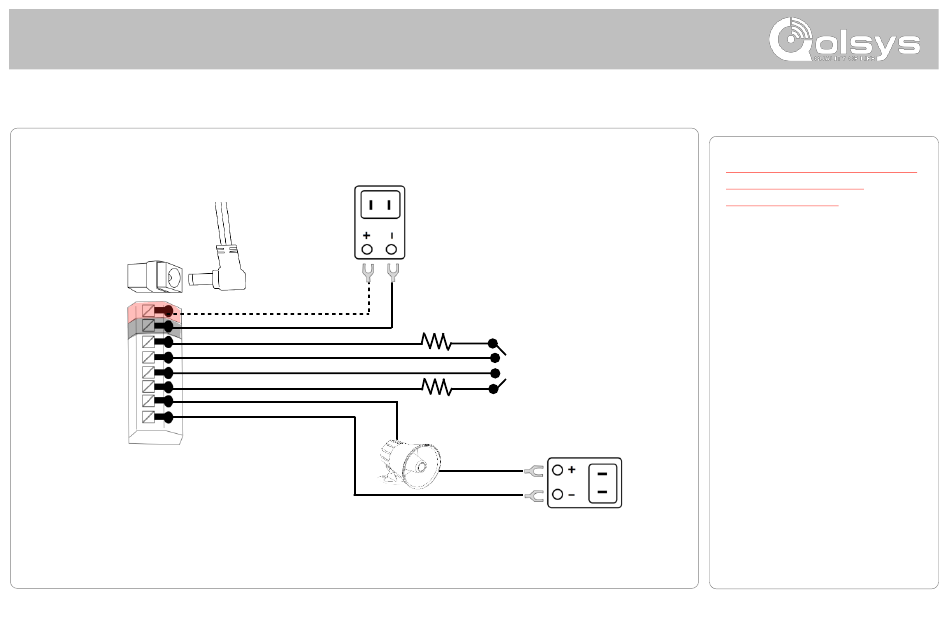

SCHÉMA DE CÂBLAGE
ENTRÉE C.C. 5,0 –
5.5v PRISE BARILLET
ENTRÉE C.C. 5,0 – 5.5v
TERRE
CAPTEUR 1
TERRE
CAPTEUR 2
TERRE
SIRÈNE EXT
TERRE
ATTENTION!
SEULEMENT
utiliser le bloc
d'alimentation 5,0 -
5,5 V
PRISE BARILLET
POUR UTILISATION
AVEC CÂBLE DE
CONNECTEUR
BARILLET FOURNI
UNIQUEMENT. LE FIL
DÉNUDÉ EST
POSITIF (+)
–
SIRÈNE EXT :
Tension maximale : 12V C.C.
Courant maximum : 300mA
QOLSYS - CONFIDENTIEL ET EXCLUSIF
4.7k
CIRCUIT EN
BOUCLE FERMÉE
4.7k
+
PAGE 11 DE 131
REMARQUE :
IMPORTANT SI VOUS UTILISEZ
UN FIL DE LONGUEUR
PERSONNALISÉE : Utilisez un
câble 18AWG pas plus long de 25
pi pour s'assurer qu'une
alimentation suffisante est
dispensée au panneau.
REMARQUE : Les entrées sont
uniquement utilisées pour les
applications de cambriolage.
REMARQUE : Utilisez
uniquement une sirène externe
homologuée UL/cUL dans les
installations homologuées
UL/cUL. Classement : 12vCC,
300mA
