INSTALLATION DU PANNEAU
OPTION DE SUPPORT DE TABLE

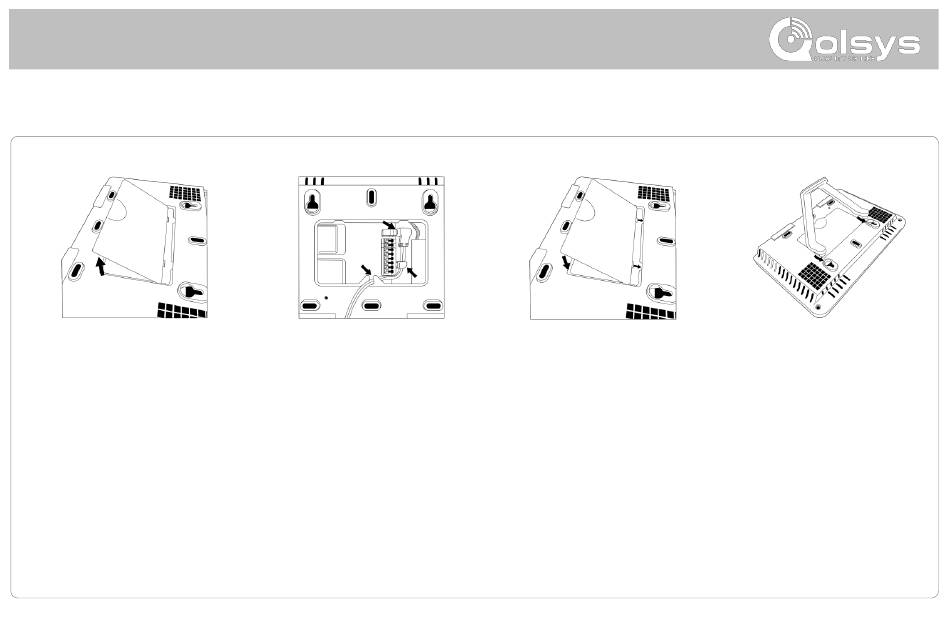

Insérez votre pouce ou votre
doigt dans l'orifice sur le
couvercle arrière et tirez
fermement vers le haut pour
le retirer.
1
3
2
1. Avec le bloc d'alimentation
et le câble inclus, branchez le
connecteur à barillet dans la
prise à côté des bornes comme
illustré ci-dessus.
2. Acheminez le câble sous le
crochet à côté de la pile.
3. Acheminez le câble à travers
l'ouverture du serre-câble.
QOLSYS - CONFIDENTIEL ET EXCLUSIF
PAGE 10 DE 131
Replacez le couvercle en
insérant d'abord le haut, puis
tout en s'assurant que le
câble passe sous l'ouverture,
appuyez fermement sur la
partie inférieure jusqu'à ce
que le couvercle
« s'enclenche » en place.
Insérez les chevilles de
support de table dans les 2
trous de serrure supérieure.
Faites glisser le support
fermement vers le haut
jusqu'à ce que vous
entendiez un « clic » de
chaque côté.
