MODE D'EMPLOI
DE LA JETFLUSH 4

Publicité

Table des Matières
loading

Manuels Connexes pour Sentinel JETFLUSH 4

Sommaire des Matières pour Sentinel JETFLUSH 4

  • Page 1 MODE D’EMPLOI DE LA JETFLUSH 4...
  • Page 2 INTRODUCTION Ces instructions concernent l’unité de nettoyage Sentinel Jetflush 4. Nous vous recommandons de lire ces instructions dans leur totalité avant de débuter tout travail avec l'unité, même dans le cas où vous auriez déjà l'expérience d'un système de désembouage à haut débit. La Jetflush 4 utilise une méthode mécanique combinant haut débit et basse...

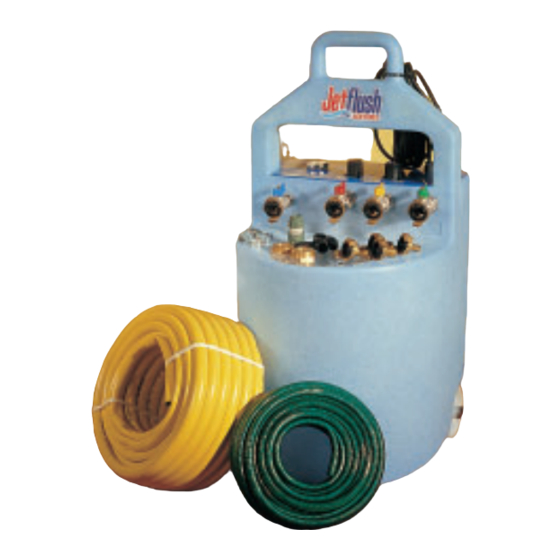

  • Page 3 MISE EN ROUTE Votre ensemble Jetflush 4 comprend : L’unité Jetflush 4: •un tuyau flexible jaune d'une longueur de 25 cm et d'un diamètre de 19 mm •un tuyau tressé vert d'une longueur de 15 m et d'un diamètre de 12,5 mm. Un kit d’accessoires comprenant: •...
  • Page 4 La pompe Grundfos à basse pression, à haut débit et entièrement submersible fournit la puissance mécanique nécessaire à votre unité Jetflush 4 et permet : • un desembouage optimal des installations de chauffage central domestiques • un nettoyage efficace et complet lorsqu'elle est utilisée avec le nettoyant chimique recommandé...

  • Page 5: Présentation Des Commandes Du Jetflush

    PRÉSENTATION DES COMMANDES DU JETFLUSH L ’interrupteur principal anti-éclaboussures est situé sur la poignée juste derrière le logo Jetflush. Une prise standard, reliée à un câble d’alimentation de 5 mètres, permet le branchement sur une prise de courant domestique. Les quatre vannes à raccord rapide Geka, représentées en position ouverte, sont : •...
  • Page 6 3. RADIATEUR VERT : permet à l’eau de circuler dans l’installation La vanne de commande violette possède seulement deux positions : 1. TUYAU JAUNE D’ÉVACUATION : pour rejeter l’eau à l’égout. 2. UNITÉ JETFLUSH 4 BLANCHE : l’eau est pompée dans l’installation par l’intermédiaire de la Jetflush 4.

  • Page 7: Utilisation De La Jetflush 4 Pour Nettoyer Des Installations De Chauffage Central

    UTILISATION DE LA JETFLUSH 4 POUR NETTOYER DES INSTALLATIONS DE CHAUFFAGE CENTRAL • Contrôlez si l’installation de chauffage central à entretenir est ouverte ou fermée, c’est-à- dire sous pression. • Si nécessaire, ouvrez la vanne à trois orifices si le système se trouve en configuration ‘Y’...
  • Page 8 Installation ouverte – Schéma Y Bloquer ici Radiateurs Bloquer ici Geka rouge Geka verte Chaudière Geka jaune Geka bleue Réseau de Décharge distribution • Scellez l’installation aux points F et E aux deux endroits indiqués sur le graphisme à l’aide de bouchons que vous trouverez chez un droguiste.
  • Page 9 Dans le cas d’installations ouvertes, il faut isoler et retirer la circulateur, de manière à ce que la Jetflush 4 soit reliée à l’installation à l'endroit approprié. Dès que possible et pour tout type d’installation, le retrait du circulateur est la solution à privilégier. Après la mise en place de la protection anti-éclaboussures de couleur claire et la fermeture de toutes les vannes colorées de la Jetflush 4 :...
  • Page 10 • Afin d’améliorer les performances de ce premier nettoyage, vous pouvez inverser le débit toutes les cinq minutes environ; pour cela, tournez le vanne de contrôle orange entre les radiateurs rouge et vert. Au cours de cette opération, vous pouvez maintenir la pompe en fonctionnement.
  • Page 11 • Tournez les deux boutons de contrôle orange et violet en direction du symbole du : tuyau jaune d’évacuation ; abaissez le niveau d'eau contaminée jusqu'à un niveau inférieur à celui de la pompe dans le réservoir. • Mettez la pompe hors service et ouvrez la vanne bleue. •...
  • Page 12 • Tournez le vanne de commande vers le symbole Jetflush 4 blanche. • Ajoutez l’inhibiteur de tartre et de corrosion Sentinel X100 dans l’unité Jetflush 4. • Mettez en circulation pendant 10 minutes. • Prélevez un échantillon d’eau dans l’installation et contrôlez le niveau de Sentinel X100.

  • Page 13: Remise En Etat De L'installation

    REMISE EN ETAT DE L'INSTALLATION • Remplacez la pompe de circulation et, dans le cas d’un système ouvert, retirez les joints des points F et E du réservoir. • Les canalisations, éventuellement endommagées, doivent être remises en état afin de garantir une parfaite sécurité...
  • Page 14 RIASSUNTO DELLE PROCEDURE CON JETFLUSH 4...

  • Page 15: Depannage

    DEPANNAGE ABSENCE DE DÉBIT SUR LA CONDUITE DE REMPLISSAGE • Vérifiez que la pression d’alimentation est supérieure à 1,0 bar. • Vérifiez que les robinets d’alimentation et de remplissage sont ouverts.. LA POMPE NE FONCTIONNE PAS • Assurez-vous que l’unité est branchée. •...

  • Page 16: Après Utilisation

    • La pompe ‘disjonctera’ en cas de dépassement de cette température et ne redémarrera qu’après baisse de la température. • L'unité Sentinel Jetflsuh 4 ne peut pas être exposée à des températures inférieures à 0°C, y compris lorsqu'elle est vide.

  • Page 17: Données Techniques

    DONNÉES TECHNIQUES Nom du Produit: Unité de Purge Sentinel JETFLUSH 4 Hauteur 900 mm Diamètre 450 mm Poids à vide 35,5 kg Poids en ordre de marche 75 kg Alimentation électrique 220v / 240v monophasé Courant à pleine charge 4,4 Ampères Courant à...

  • Page 18: Informations Complémentaires

    INFORMATIONS COMPLÉMENTAIRES Pour plus d’informations concernant le Sentinel Jetflush 4 et la gamme complète de produits de traitement de l’eau Sentinel, consultez le site www.sentinel-solutions.net ou appeler le 01 60 37 59 60. KIT D’ACCESSOIRES Les kits d’accessoires Jetflush 4 sont disponibles auprès de votre revendeur Jetflush ; ils comprennent : •...
